TLV1832-Q1 汽车级、双通道、高速、高电压推挽比较

TLV183x-Q1 和 TLV184x-Q1 是工作电压高达 40V 的高速比较器。该比较器提供轨到轨输入以及推挽或开漏输出选项。这些特性与 65ns 传播延迟相结合，使得该系列非常适合高速电流检测和电压保护应用。

数据表：*附件：TLV183x -Q1 和 TLV184x -Q1 系列 40V 高速比较器 数据表.pdf

所有器件都包括上电复位 (POR) 特性，可确保输出处于已知状态，直到达到最低电源电压。一旦达到此电压，输出就会响应输入，从而防止系统上电和断电期间出现错误输出。

TLV183x-Q1 比较器具有推挽输出级，专为需要在上升和下降输出响应之间保持对称性的应用而设计。TLV184x-Q1 比较器具有开漏输出级，因此适用于电平转换。

特性

• 符合汽车应用要求
• 具有符合 AEC-Q100 标准的下列特性：
  • 器件温度等级 1：–40°C 至 125°C 环境工作温度范围
  • 器件 HBM ESD 分类等级 2
  • 器件 CDM ESD 分类等级 C2B
• 宽电源电压范围：2.7V 至 40V
• 65ns 传播延迟
• 低电源电流：每通道 75µA
• 轨到轨输入
• 低输入失调电压：500µV
• 上电复位 (POR) 可提供已知的启动条件
• 推挽输出选项 (TLV183x-Q1)
• 开漏输出选项 (TLV184x-Q1)
• 温度范围：-40°C 至 +125°C

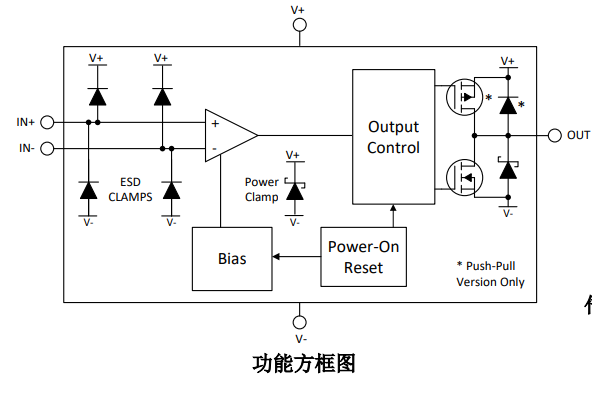

功能方框图

应用

TLV183x-Q1和TLV184x-Q1系列40V高速比较器由于其出色的性能和特性，被广泛应用于以下领域：

1. 电机驱动器 ：用于监测和控制电机的工作状态，确保电机的稳定运行。
2. 电器 ：在各种电器设备中用于电流检测和电压保护，提高设备的可靠性和安全性。
3. 电网基础设施 ：在电网监控和保护系统中发挥重要作用，确保电网的稳定运行和供电质量。
4. 工厂自动化和控制 ：用于自动化生产线上的各种传感器和执行器的信号处理和控制。
5. 牵引逆变器 ：在电动汽车和混合动力汽车的牵引系统中用于电流和电压的精确检测和控制。

注意事项

虽然TLV183x-Q1和TLV184x-Q1系列40V高速比较器具有出色的性能和广泛的应用领域，但在实际使用中仍需注意以下几点：

1. 选择合适的封装 ：根据具体的应用场景和需求选择合适的封装形式，以确保比较器的稳定性和可靠性。
2. 遵循建议的运行条件 ：在使用时应遵循比较器的建议运行条件，包括电源电压、输入信号范围、工作温度等，以确保其正常工作。
3. 进行适当的电路设计和测试 ：在进行电路设计时，应充分考虑比较器的特性和应用需求，并进行充分的测试以验证电路的性能和稳定性。
