TLV3232 具有轨到轨输入的20ns高速比较器技术资料

TLV323x 是具有推挽输出的 5V 单通道和双通道比较器系列。该系列具有出色的速度功率组合，传播延迟为20ns，整个电源电压范围为 2.7V 至 5V，每个通道的静态电源电流仅为 200μA。

数据表：*附件：TLV323x 具有轨到轨输入的 20ns 高速比较器 数据手册.pdf

同样，TLV323x 可方便地采用标准引线式和无引线封装，具有轨到轨输入、低失调电压和大输出驱动电流等特性。这些特性再加上快速响应时间，使得比较器非常适合用于电流检测、过零检测以及精度和速度至关重要的各种其他应用。

特性
传播延迟：20ns
• 输入失调电压：最高 +/-4mV
• 低电源电流：每通道 200µA
• 输入电压范围超过任一电源轨 100mV
• 内部迟滞：1.55mV
• 上电复位可提供已知的启动条件（仅限双通道）
• 推挽式输出
• 温度范围：-40°C 至 +125°C

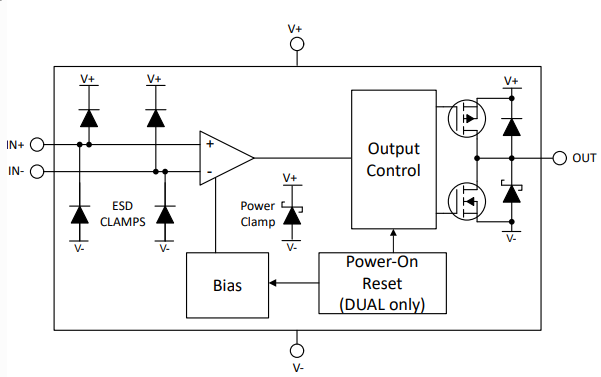

方框图

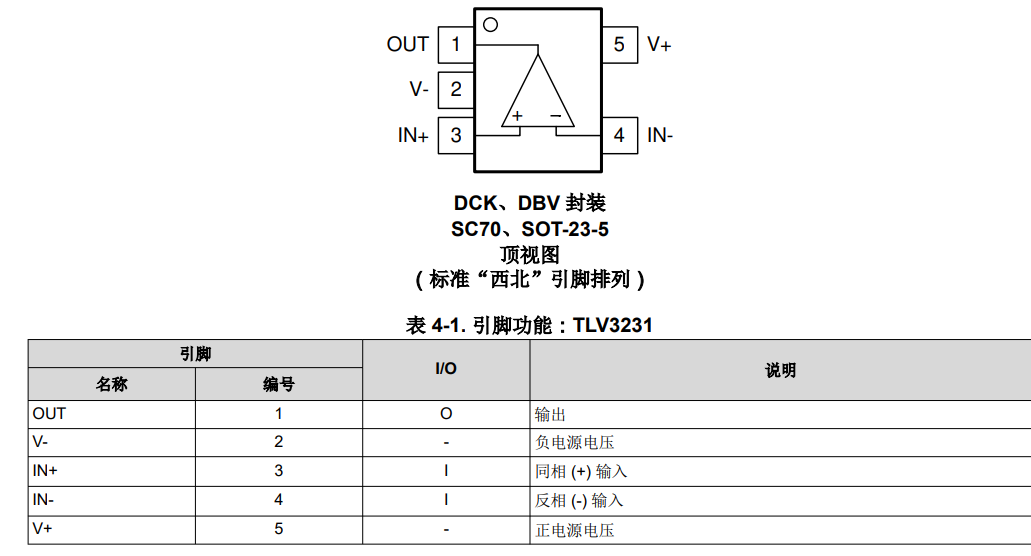

引脚配置图和功能

应用领域

由于TLV323x系列具有出色的速度功率组合和轨到轨输入特性，它被广泛应用于各种需要高速比较和精度要求较高的场合。例如：

1. 移动电话和平板电脑中的电池管理电路和信号检测电路。
2. 耳麦/耳机和耳塞中的音量控制和音频信号处理电路。
3. PC和笔记本电脑中的电源管理电路和过热保护电路。
4. 气体检测仪、烟雾和热量探测器中的传感器信号处理电路。
5. 运动检测器和燃气表中的信号检测和控制电路。
6. 伺服驱动器位置传感器中的位置检测和反馈控制电路。
