ADPA1113 2GHz至6GHz，46 dBm (40 W)，GaN功率放大器技术

概述

ADPA1113 是一款氮化镓 (GaN) 宽带功率放大器，可在 2.3 GHz 至 5.7 GHz 带宽范围内实现 46.5 dBm (44.7 W) 输出，39.0% 的功率附加效率 (PAE) 为 2.3 GHz 至 5.7 GHz.无需外部匹配或 AC 耦合即可实现全频段操作。也无需外接电感器来偏置放大器。

ADPA1113 非常适合连续波应用，例如军用干扰器和雷达。
数据表：*附件：ADPA1113 2GHz至6GHz，46 dBm (40 W)，GaN功率放大器技术手册.pdf

特性

• 内部匹配和 AC 耦合 40W GaN 功率放大器
• 集成漏极偏置电感器
• P OUT ：2.0 GHz 至 5.7 GHz 之间典型值为 46.5 dBm（PIN = 21 dBm）
• 小信号增益：2.3 GHz 至 5.7 GHz 时为典型值 40.5 dB
• 功率增益：2.0 GHz 至 5.7 GHz 时为典型值 25.5dB (PIN = 21 dBm)
• PAE：2.3 GHz 至 5.7 GHz 时为典型值 39%
• 在 IDQ = 750 mA 时，VDD = 28 V
• 具有铜钼基的 14 引线陶瓷引线芯片载体 [LDCC]

应用

• 军用干扰器
• 商用和军用雷达
• 测试与测量设备

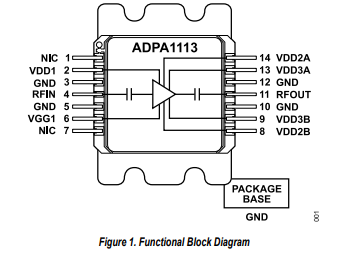

框图

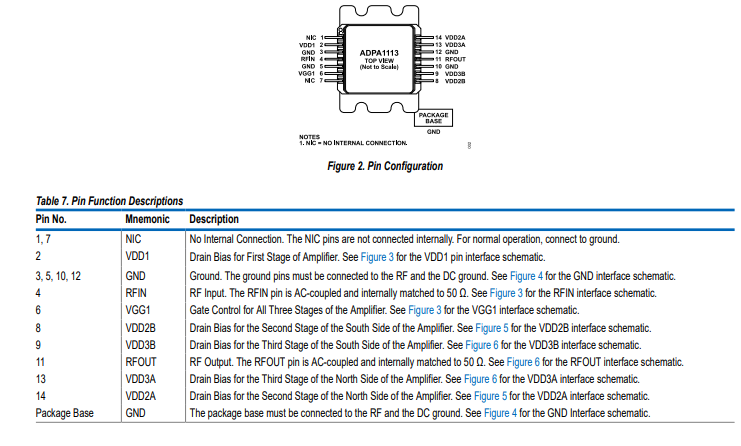

引脚配置

接口示意图

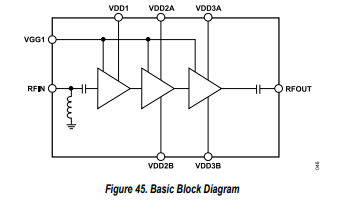

ADPA1113是一款GaN功率放大器，具有级联增益级，通过正漏极电源和施加于VGG1引脚的外部负栅极电压进行偏置。第一、第二和第三级施加标称28 V电压，VGG1施加负电压，将总lpo设置为标称750 mA。
如上所述偏置时，器件以AB类工作，导致饱和时PAE最大。ADPA1113为每个漏极提供集成RF扼流圈，并对RFIN和RFOUT端口进行片内DC阻塞。虽然RFIN和RFOUT端口在内部被DC阻塞，但RFINpin上有一条到地的DC路径。因此，如果驱动RFINis的信号的DC偏置电平不等于零，则DC偏置电平必须是外部交流耦合的。
