ADPA9007直流至 28 GHz，GaAs，pHEMT，2W功率放大器技术

概述

ADPA9007 是一款 2 W 射频功率放大器，可在 直流至 28 GHz。RF 输入和输出是内部匹配的，并且 直流耦合。ADPA9007包括一个集成的温度补偿 RF 功率检测器和集成温度 传感器。

ADPA9007 放大器提供 12.5 dB 的增益，输出 1 dB 压缩功率 （OP1dB） 为 33 dBm，输出 2 GHz 至 16 GHz 的三阶交调点 （OIP3） 为 45 dBm。这 放大器采用 15 V 的典型电源电压工作，具有 500 mA 典型静态偏置电流，可调。

该ADPA9007是在假晶型砷化镓 （GaAs） 上制备的 高电子迁移率晶体管 （pHEMT） 工艺。这 放大器采用符合 RoHS 标准的 32 引脚 5 mm × 5 mm 封装。 引线框架芯片级封装，预成型腔 [LFCSP_CAV] 额定工作温度范围为 −40°C 至 +85°C。
数据表：*附件：ADPA9007直流至 28 GHz，GaAs，pHEMT，2W功率放大器技术手册.pdf

应用

• 电子战
• 雷达
• 测试和测量设备

特性

• 宽带、内部匹配、射频功率放大器
• 直流耦合输入和输出
• 集成射频功率检测器
• 集成温度传感器
• 增益：2 GHz 至 16 GHz 时为 12.5 dB（典型值）
• OP1dB：2 GHz 至 16 GHz 时为 33 dBm（典型值）
• P ~SAT：2 GHz 至 16 GHz 时为 34 dBm（典型值）
• OIP3：2 GHz 至 16 GHz 时为 45 dBm（典型值）
• 32 引脚 5.00 mm × 5.00 mm LFCSP_CAV封装

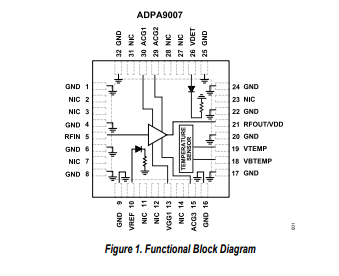

框图

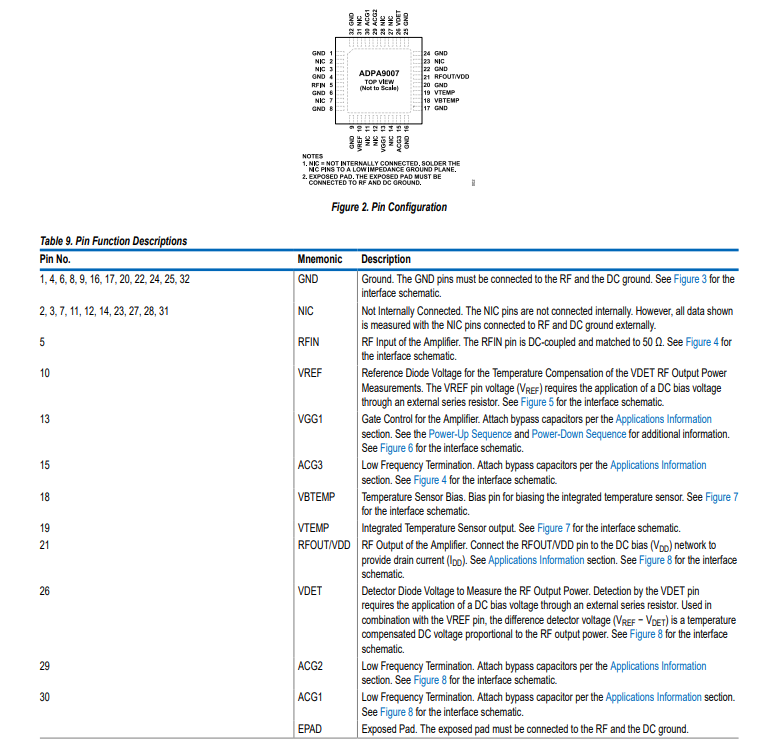

引脚配置

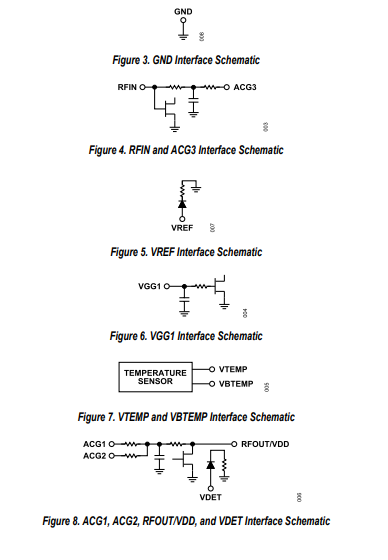

接口示意图

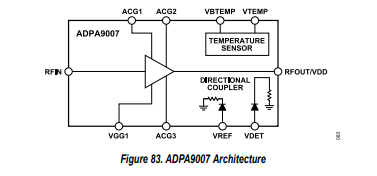

ADPA9007是一款宽带分布式GaAs pHEMT中压功率放大器。简化框图如图83所示。漏极电流由施加于GG1引脚的负电压设置。gate引脚VGG1由–1.5V至0 V范围内的负电压驱动。对于500 mA的lpo，通常需要-0.7 V的栅极偏置电压。漏极偏置电压通过宽带偏置三通或外部偏置网络通过RFOUT/VDD引脚施加。
RF输出信号的一部分被定向耦合到射频二极管，用于检测RF输出功率。当二极管直流偏置时，二极管对RF功率进行整流，并使RF功率可作为VDET引脚上的DC电压进行测量。为了实现VDET引脚的温度补偿，可以通过VREF引脚使用一个相同的电路(减去RF耦合功率)。获取VREF - VDET的差值提供了与RF输出功率成比例的温度补偿信号。

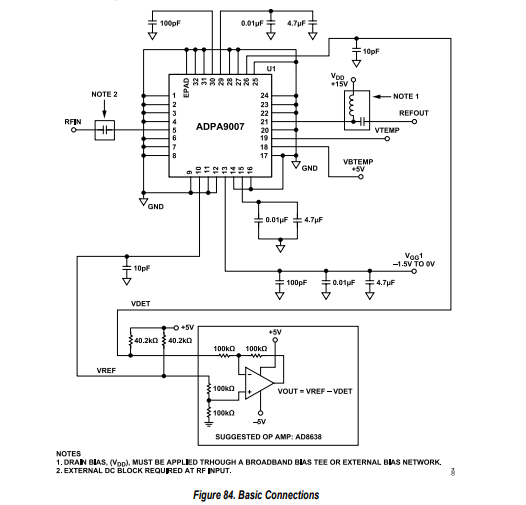

图84显示了操作AD-PA9007的基本连接。RFIN和RFOUT/VDD引脚需要外部耦合电容。漏极偏置通过RFOUT/VDD引脚上的biastee施加。标称漏极偏置为15 V，负栅极电流施加于VGG1引脚。约-0.7 V的VGG1将漏极电流设置为500 mA。
、
