ADL7078高耐受能力、低噪声放大器，1GHz至20GHz技术

概述

ADL7078是一款1 GHz至20 GHz低噪声放大器(LNA)，具有32 dBm RF输入功率耐受能力。集成交流耦合电容和偏置电感，有助于实现紧凑的印刷电路板(PCB)尺寸。

ADL7078具有13 dB增益，1 dB压缩的输出功率(OP1dB)为16.5 dBm，典型输出三阶交调点(OIP3)为28 dBm，在2 GHz至18 GHz范围内的噪声系数为4.4 dB。该LNA采用5 V电源电压(V ~DD)工作，标称静态电流(I ~DQ)为175 mA。

ADL7078采用砷化镓(GaAs)、假晶高电子迁移率(pHEMT)工艺制造。该器件采用符合RoHS标准的24引脚4.00 mm × 4.00 mm引线框芯片级封装 [LFCSP]，额定工作温度范围为−40°C至+85°C。
数据表：*附件：ADL7078高耐受能力、低噪声放大器，1GHz至20GHz技术手册.pdf

应用

• 电子战
• 测试与测量设备
• 卫星通信

特性

• 高RF输入功率耐受能力：32 dBm
• 集成交流耦合电容和偏置电感
• 单正电源：5 V，I~DQ = 175 mA
• RBIAS漏极电流调节引脚
• 增益：13 dB（典型值，2 GHz至18 GHz）
• OIP3：28 dBm（典型值，2 GHz至18 GHz）
• OIP2：48 dBm（典型值，2 GHz至18 GHz）

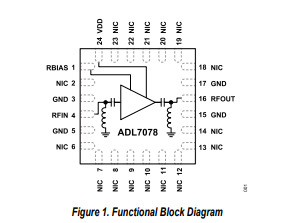

框图

引脚配置

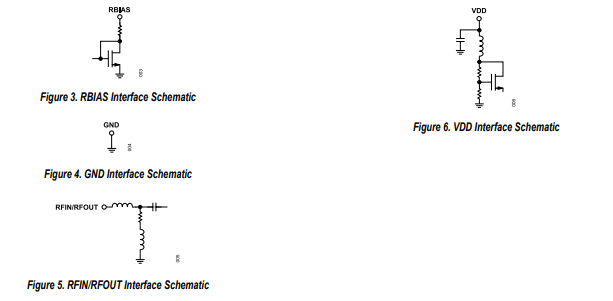

接口示意图

典型性能特征

ADL7078是一款低噪声、宽带放大器，集成dAC耦合电容和偏置电感。简化框图如图51所示。ADL7078 RFIN和RFOUT引脚交流耦合并匹配至50ω，但是，如果这些引脚连接至偏置电平不等于0 V的器件，则应将RFIN和RFOUT引脚外部交流耦合。要调整漏极偏置电流，请在RBIAS和VDD引脚之间连接一个外部电阻。
