江苏润石数模转换芯片RS1324介绍

RS1324是一款低功耗的四通道12位数模转换芯片，工作电压支持2.7V至5.5V，支持SPI、QSPI、Microwire和DSP接口互联，用于实现数字信号控制输出模拟电压、还原模拟信号、或者提供可控制的参考电压，在工业现场数据采集、各种仪器仪表测量设备分析设备上有着广泛的应用。

RS1324基于市场主流产品并根据用户的应用需求对主要参数做了优化，进一步降低了线性误差、零码输出误差、增益误差和满量程误差，并在兼顾低功耗的前提下优化提高转换速率，缩短输出电压建立时间，以使其能满足更多的应用场景。

其主要参数特性如下：

Ø保证输出单调性；

Ø内置缓冲器，轨对轨电压输出；

Ø上电输出零电压；

Ø同步输出；

Ø低功耗：

工作模式：2.5mW(3.0V) / 6mW(5.0V)

低功耗模式：0.36μW(3.0V) / 1.46μW(5.0V)

ØINL: +1.3LSB/-0.5LSB；

ØDNL: +0.2LSB/-0.1LSB；

Ø零码误差 1.8mV(Typ)；

Ø满量程误差 0.03%FS；

Ø输出电压建立时间3μs(Typ)；

Ø支持SPI数据接口；

Ø扩展级工业温度范围：-40°C ~ 125°C。

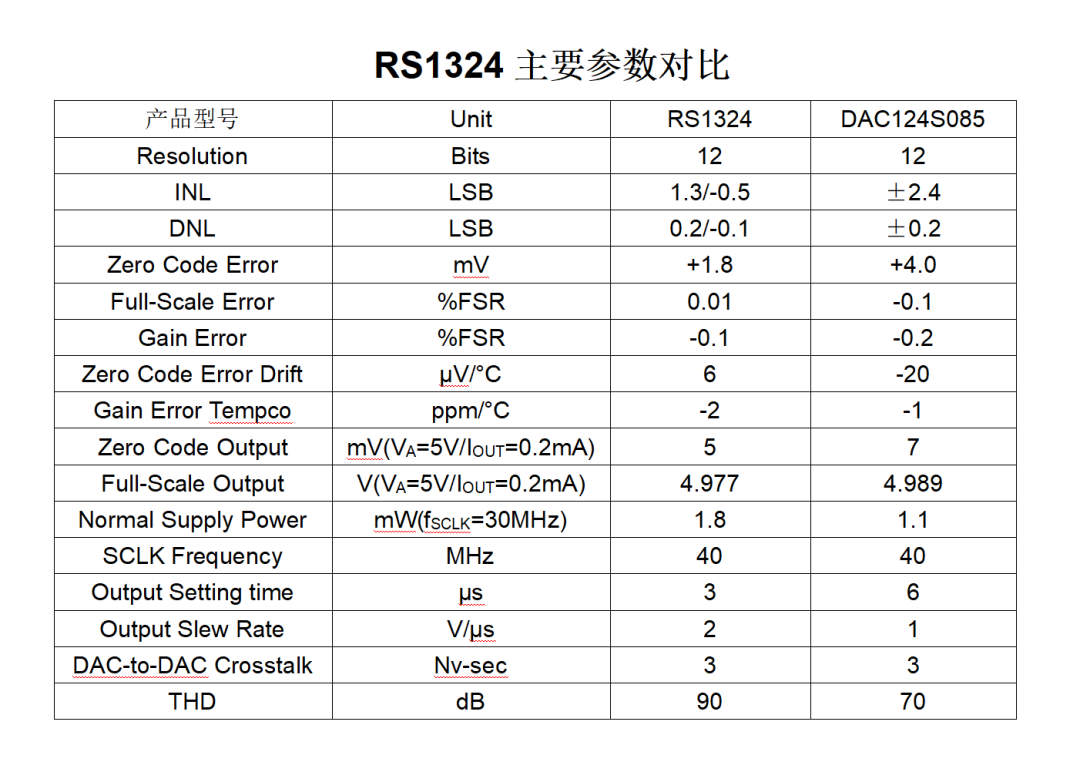

RS1324采用电阻串(Resistor String )架构设计，参考DAC124S085的参数指标，在平衡工艺和实际应用要求的基础上，实现了优秀的交直流特性。

部分参数曲线如下：

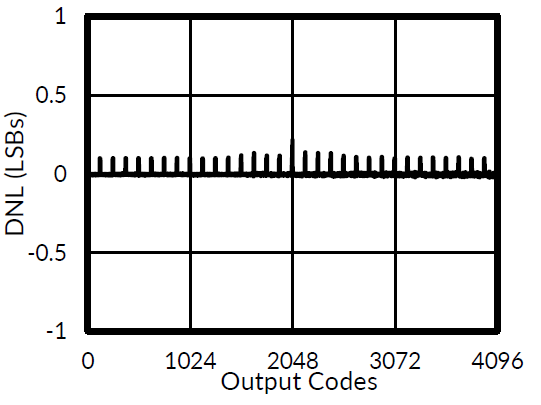

图1. DNL at VA=3V

图2. INL at VA=3V

更详细的数据和参数曲线请参考规格书。

RS1324封装和管脚定义

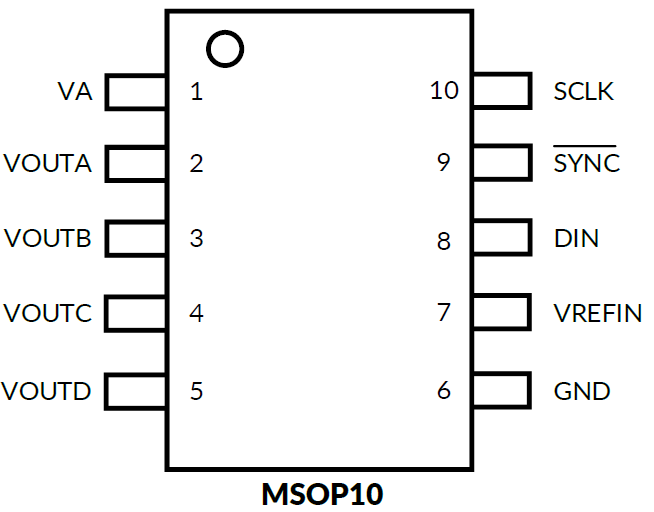

RS1324提供标准MSOP10封装，管脚定义完全兼容DAC124S085，欢迎各界工程师朋友品鉴评测。
