HMC1082 GaAs pHEMT MMIC中等功耗放大器，5.5-18GHz技术手

简介

HMC1082CHIP是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、假晶高电子迁移率晶体管(pHEMT)驱动放大器，工作频率范围为5.5 GHz至18 GHz。HMC1082CHIP提供24 dB典型增益、36 dBm输出IP3和25.5 dBm输出功率（1 dB压缩），功耗仅为220 mA（采用5 V电源电压）。饱和输出功率(P SAT )为26 dBm，功率附加效率(PAE)为24%。

HMC1082CHIP是一款适合各种应用的理想驱动放大器，包括5.5 GHz至18 GHz的点对点无线电和航海雷达（9 GHz时）。HMC1082CHIP还可用于6 GHz至18 GHz EW和ECM应用。
数据表：*附件：HMC1082 GaAs pHEMT MMIC中等功耗放大器，5.5-18GHz技术手册.pdf

应用

• 软件定义无线电
• 电子战(EW)
• 雷达应用
• 电子对抗(ECM)

特性

• 高饱和输出功率：26 dBm（24% PAE）
• 高增益：24 dB（典型值）
• 高输出IP3：36 dBm（典型值）
• 高输出P1dB：25.5 dBm
• 裸片尺寸：2.19 mm × 1.05 × 0.1 mm

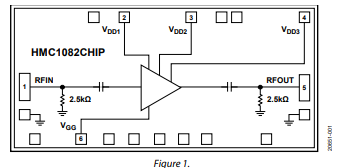

框图

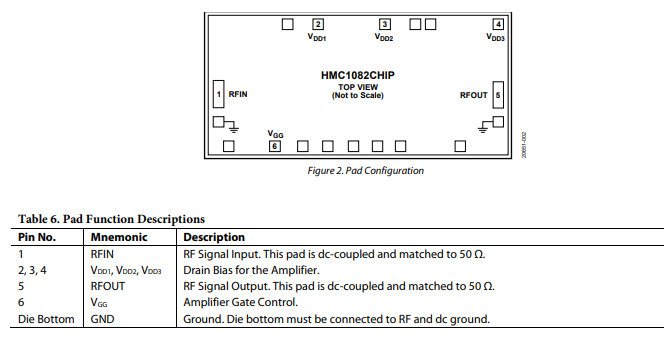

引脚配置

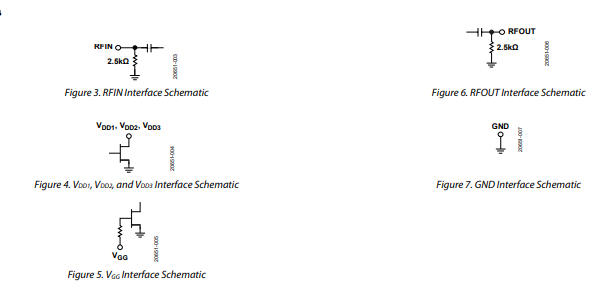

接口示意图

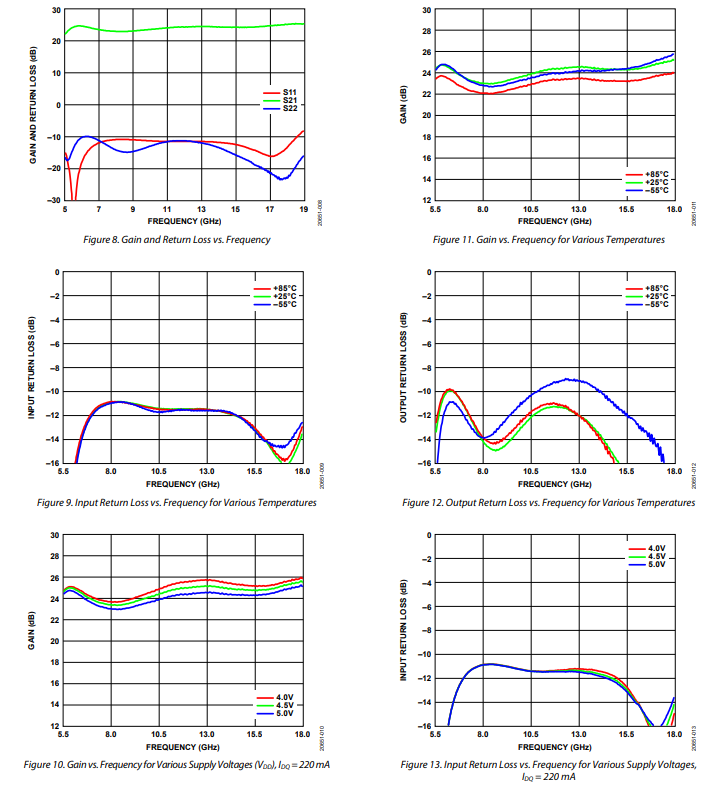

典型性能特征

HMC1082CHIP芯片中功率放大器的架构如图35所示。HMC1082CHIP芯片使用级联的三级放大器。每一级的标称VDo电压为5 V。
