AiP864X系列轨到轨运算放大器产品概述

AiP864X系列为纳安功耗轨到轨输入/输出运算放大器，其中AiP8641和AiP8642分别是不带使能控制引脚的单通道、双通道运放。该电路工作电压低至1.4V，每个放大器静态电流为670nA。放大器增益带宽积为15kHz，单位增益稳定，适合低频应用，如电池电流检测和传感器调节。

主要特点

开环电压增益：92dB

增益带宽积：15kHz

转换速率：4.2V/ms

失调电压：≤2.5mV

噪声：210nV/√Hz

输出短路电流：>21mA

输入偏置电流：1pA

输入共模范围：(V-)-0.1V～(V+)+0.1V

静态电流/放大器：670nA

供电范围：1.4V～5.5V

温度范围：-40℃～125℃

封装形式：

- AiP8641：SOT23-5/SOP8/MSOP8/DIP8

- AiP8642：MSOP8/SOP8/DFN8/DIP8

引脚排列图

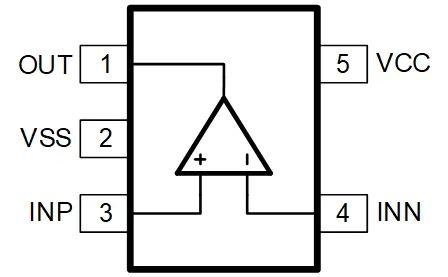

AiP8641：

SOT23-5

（TOP VIEW）

SOP8/MSOP8/DIP8

（TOP VIEW）

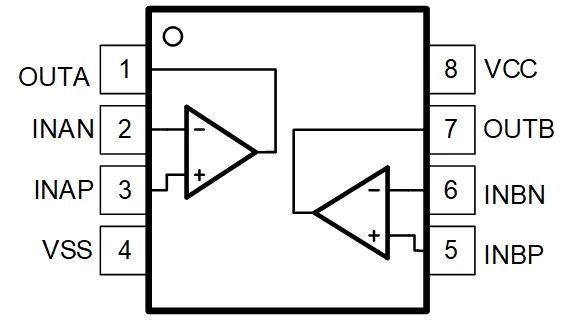

AiP8642：

SOP8/MSOP8/DFN8/DIP8

（TOP VIEW）

典型应用图

应用领域

电池电流检测、传感器调节。

结语

相对于普通运放而言，AiP8641/AiP8642拥有低至1.4V的工作电压，在低频应用领域具备独特的优势。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
