影响运放电路采样精度的输入失调电流到底该怎

时间:2024-10-08 14:53

人气:

作者:admin

标签: 运放电路

导读:实际上,输入失调电流很重要,它是反相端和非反相端的输入偏置电流之差,由以下等式给出,其中Ios是输入失调电流。...

前言

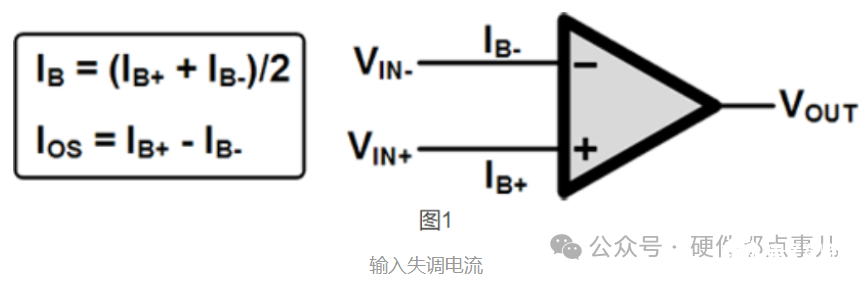

上一篇文章我们讲述了运算放大器输入偏置电流,本文将会讲述输入失调电流,下一篇文章将会讲述失调电压,欢迎大家关注我,以便查阅后续文章。实际上,输入失调电流很重要,它是反相端和非反相端的输入偏置电流之差,由以下等式给出,其中Ios是输入失调电流。

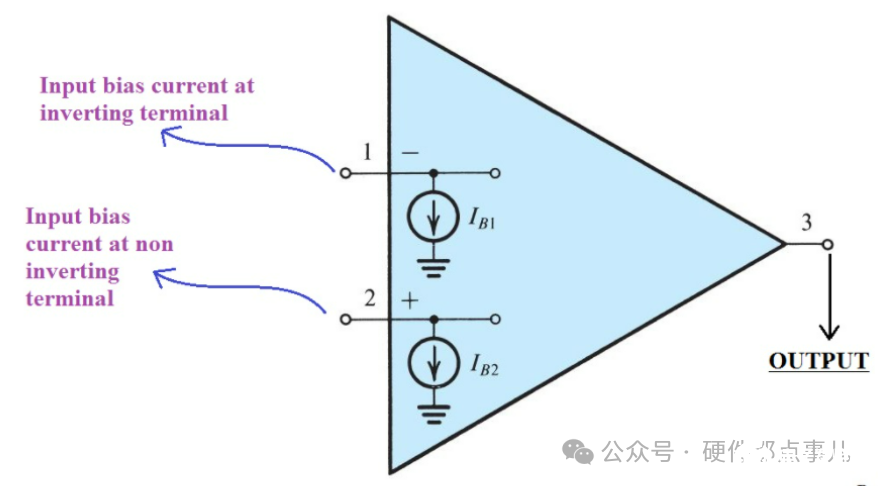

输入偏置电流是流入运放输入端的电流,可以等效为连接到每个输入端的电流源,如图所示。理想情况下,两个输入偏置电流应该相等并相互抵消。然而,现实是不平等的,输入端电流的差值被定义为输入失调电流。所以输入失调电流存在的前提是输入偏置电流,这也是我们为什么先讲述输入偏置电流的原因。


Part 02

输入失调电流的影响以及解决对策

输入偏置电流可以被电路中的电阻转换为电压,并与信号一起放大。如果电路本身的增益比较大,那么即使是纳安级别的失调电流,也是可能会被放大到毫伏甚至伏特级别,从而导致电路中输出错误。那么我们如何解决这个问题呢?其实我们可以通过选择电阻值来消除大部分输出误差。

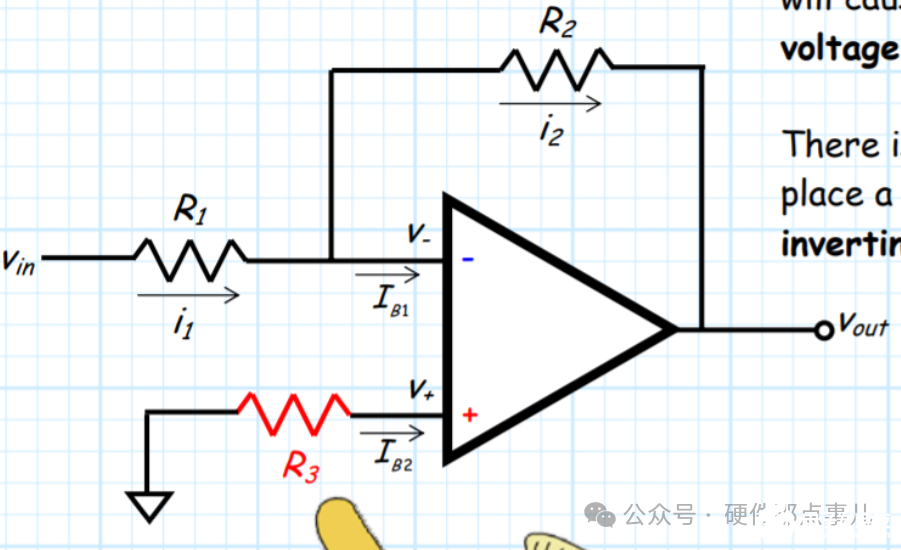

以上图的反相运放放大电路为例子,详细讲解一下计算过程。当电路中存在多个电源时,我们采用叠加定理分析各个电源的影响是最省事的。此电路中存在三个电源,分别是Vin,Ib1,Ib2,我们分别考虑Vin,Ib1,Ib2对输出的影响,这样问题就简单了。


1)通过叠加定理我们可以计算出输出信号的综合表达式:

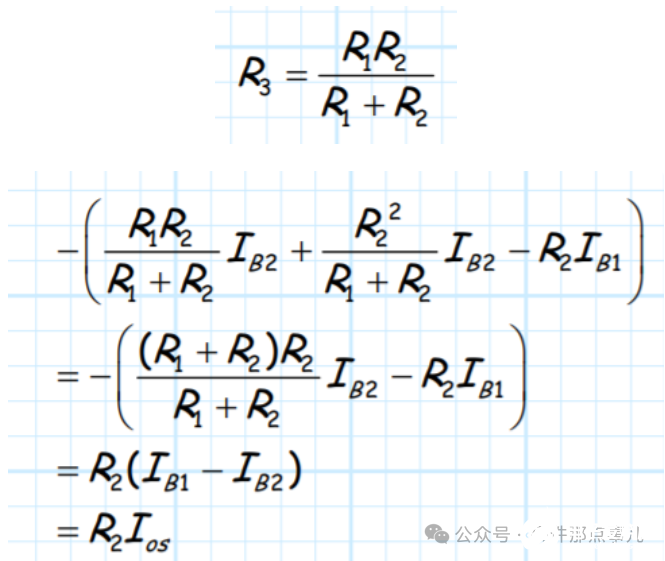

2)通过上述表达式我们可以轻松看出括号中的因子是由于失调电流导致的,我们要想减小失调电流对输出信号的影响,就要想办法把括号中的因子变得最小。通过对上式进行变换,我们发现如果我们假定R3=R1||R2,会使得括号内因子最小。


这也是为什么文章里将运放的时候一般通过计算R1,R2的并联值来计算R3的原因。今天就到这里了,下一文我们将会讲述失调电压,关注不迷路哦。

有问题欢迎在评论区留言交流哦!
