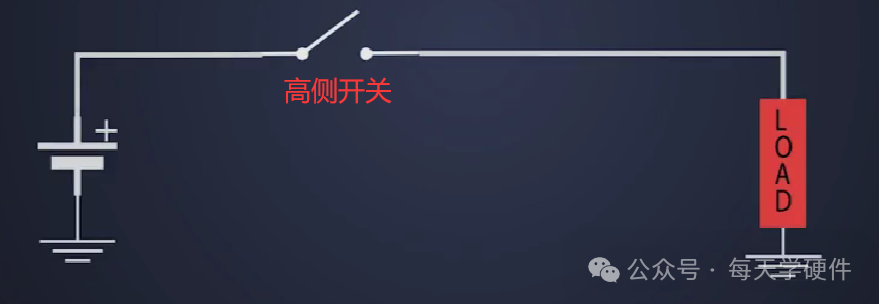

高侧开关就是负载是接地的,开关相对于负载处于高电位,如下图所示。如果将开关和负载的位置互换,就是低侧开关。


①为什么P-MOS作为高侧开关更容易实现?

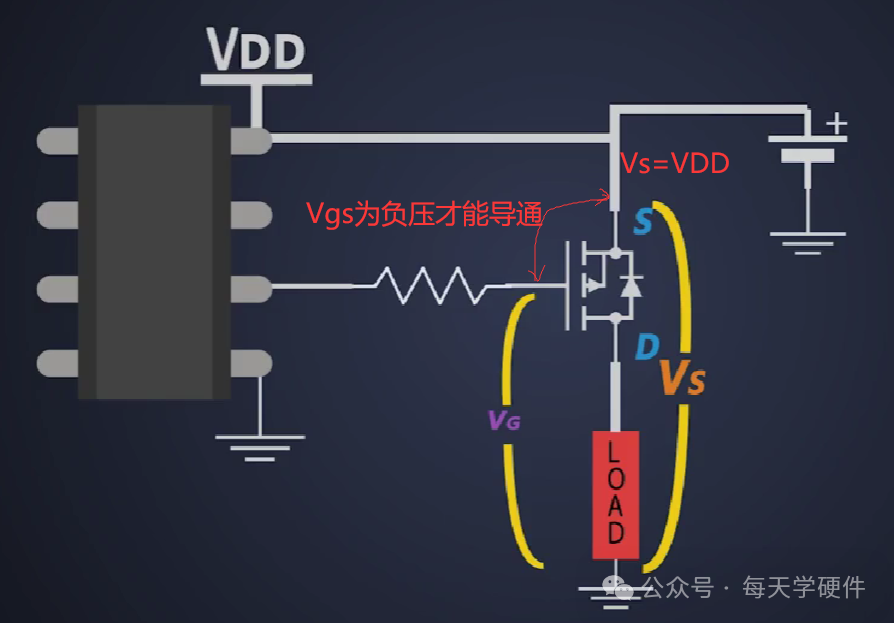

P-MOS作为高侧开关的示意图如下图所示。要想P-MOS管导通,则Vgs=Vg-Vs<Vgs(th)(注意这里是小于Vgs(th),因为P-MOS的开启电压为负数,为了MOS管导通,P-MOS的开启电压越负越容易开通)。

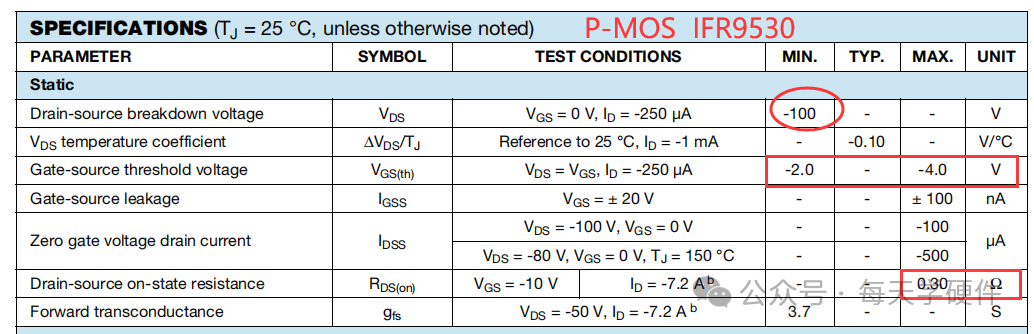

如果选用的P-MOS管型号为IFR9530,其部分参数如下图所示,为保证MOS管的开启,至少取栅源开启电压Vgs(th)=-4V。


那么使上图中的P-MOS管导通的栅极电压应该为:Vgs==Vg-Vs<-4V→Vg<Vs-4V=VDD-4V。也就是说为了让P-MOS导通,只需要控制栅极电压比电源电压低4V以上就可以了,这将很容易做到,实际应用中,选择的Vgs会比-4V更低,Vgs=Vgs(th)其实还并不能完全开通MOS管。

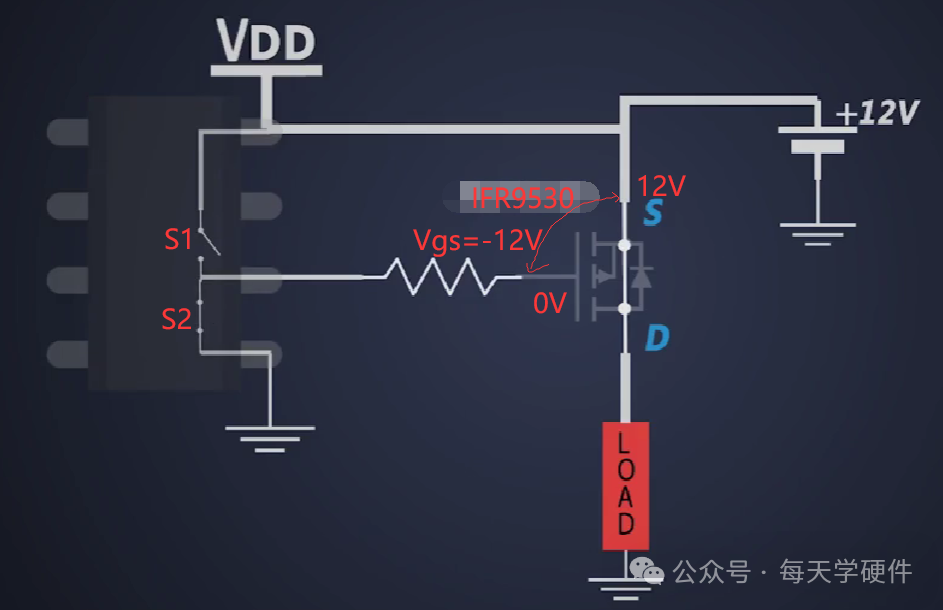

假设电源电压VDD=12V,驱动器内部控制S2闭合,S1断开,此时栅源电压Vgs=-12V,MOS管导通。当控制器控制S1闭合,S2断开时,栅源电压Vgs=0V,MOS管断开。如下图所示。


因此,控制P-MOS的导通不需要额外的电路,控制简单。

②为什么N-MOS作为高侧开关更难?

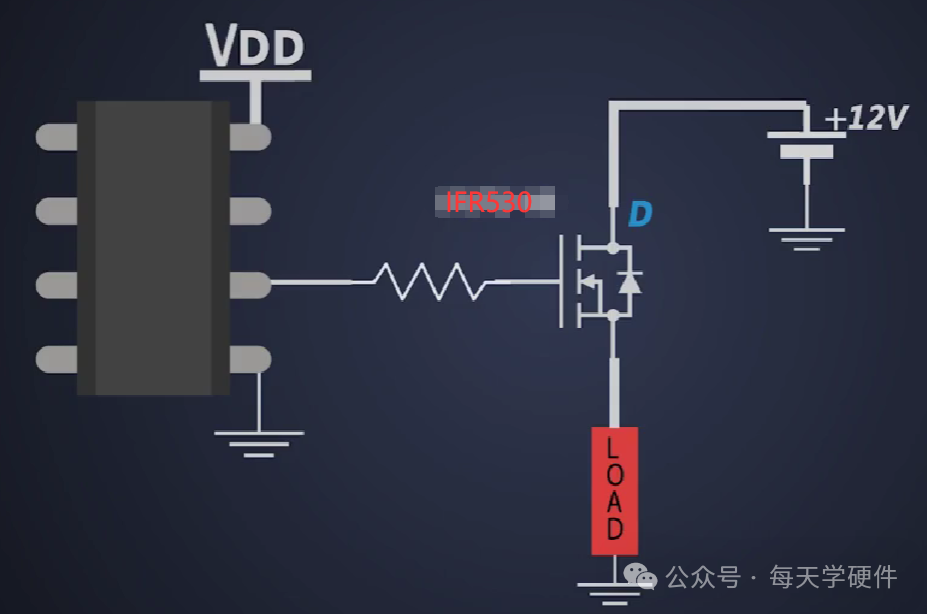

当N-MOS作为高侧开关时,其示意图如下图所示。当N-MOS导通时,源极S的电压等于电源电压12V。要想MOS管导通,则栅极电压至少要比源极电压高4V,也就是栅极电压至少要达到16V。但电源电压只有12V,因此要想控制高侧的N-MOS导通,就必须额外增加电源,或者采用自举升压电路,使控制变得更为困难。


③是不是应该都选用P-MOS作为高侧开关呢?

上面说了,P-MOS作为高侧开关更为容易控制,那么如果让你选择高侧开关的时候,你是不是就会直接选用P-MOS呢?

其实,很多时候,我们都需要选用N-MOS作为高侧开关,主要是两个方面的原因:

第一个就是,N-MOS相较于P-MOS更为便宜;第二个原因就是,N-MOS比P-MOS的导通电阻RDS(on)更低,因此对于快速开关的场合建议使用N-MOS。更低的导通电阻意味着更小的开关损耗,更低的发热量。

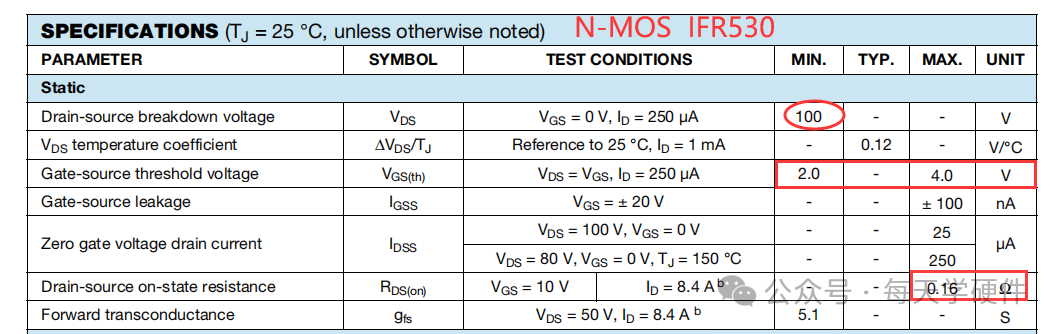

下图为N-MOS和P-MOS的参数对比。两者的漏源击穿电压都为100V,N-MOS的导通电阻为0.16Ω,而P-MOS的导通电阻为0.3Ω,几乎是N-MOS的两倍。
