探讨LM2575的工作原理及其在实际电路中的应用

在最初学习单片机的时候，某个开发板中使用了LM2575降压转换器作为电源电路，刚刚接触时这个电路时还专门研究了一段时间。本文就探讨LM2575的工作原理及其在实际电路中的应用。

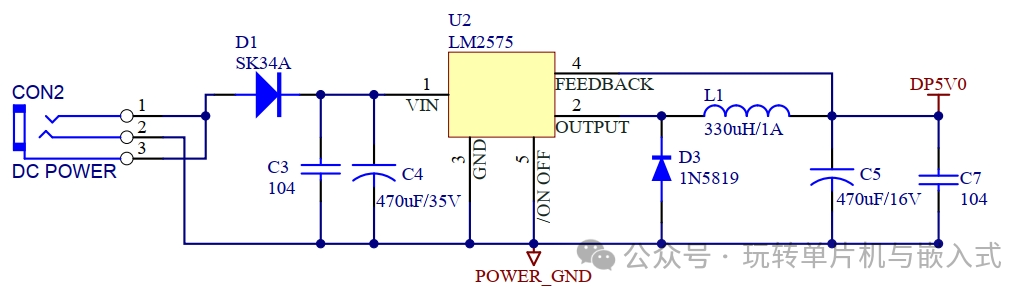

一、电路组件分析

连接器CON2：电源输入连接器，通常连接到外部直流电源。

二极管D1（SK34A）：一个肖特基二极管，用于防止电源反接保护，同时也能减少因高频切换产生的电压回落。

C3、C4：输入端并联的两个电容，分别为104（100nF）陶瓷电容和470uF/35V电解电容，用于滤除输入电源的高频噪声和稳定输入电压。

芯片U2（LM2575）：是核心组件，负责将输入的直流电压转换为较低的、稳定的输出电压。它内置了开关转换器，通过调整内部开关的占空比来控制输出电压。

引脚4（FEEDBACK）：通过检测输出电压并与内部参考电压比较，自动调整开关占空比，以维持稳定的输出电压。

电感L1（330uH/1A）：用于平滑由开关频率引起的电压脉冲。

二极管D3（1N5819）：肖特基二极管，用于整流电感L1的电流，提供稳定的直流输出。

电容C5和C7：两个470uF/16V电解电容用于进一步平滑输出，降低输出纹波。

连接器DP5V0：输出连接器，提供稳定的5V直流电压输出给其他电路部分。

输入部分

滤波电容

LM2575调整器

反馈和输出调整

输出滤波

输出

二、应用示例

通过上述分析，我们可以看出LM2575电路的设计是为了提供一个高效率和稳定的5V输出。这种类型的电源非常适合给微控制器、小型电机或传感器等低功耗设备供电。

三、结论

LM2575降压转换器以其简单、高效和易于实施的特性，成为电源设计中的优选。无论是在工业设备、消费电子还是日常电子DIY项目中，LM2575都能提供稳定可靠的电源解决方案。
