关于光电三极管的简单介绍

光电三极管又叫光敏三极管。是一种相当于在三极管的基极和集电极之间接入一只光电二极管的三极管，光电二极管的电流相当于三极管的基极电流。从结构上讲，此类管子基区面积比发射区面积大很多，光照面积大，光电灵敏度比较高，因为具有电流放大作用，在集电极可以输出很大的光电流。

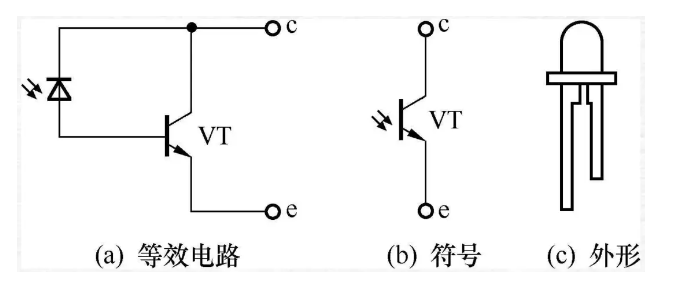

光电三极管有塑封、金属封装、陶瓷、树脂等多种封装结构，引脚分为两脚型和三脚型。一般两个管脚的光电三极管，管脚分别为集电极和发射极，光窗口则为基极，如图所示，该图是光电三极管的等效电路、符号和外形。

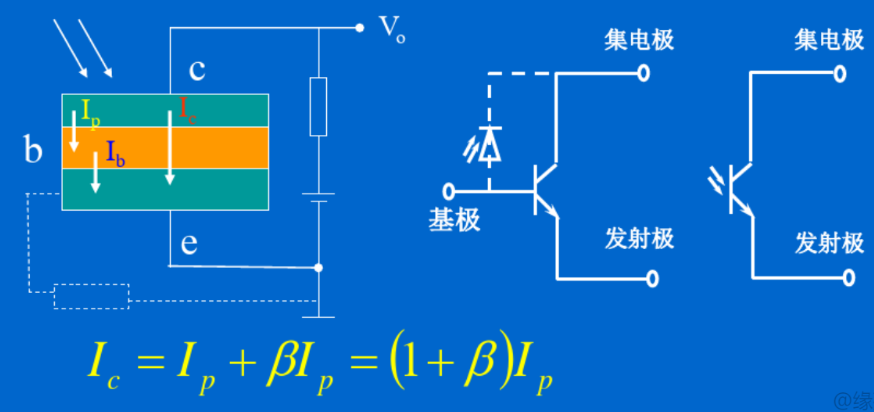

光电三极管的工作原理

光电三极管的主要参数

光电三极管的主要参数包括以下几个：

暗电流：这是在没有光照条件下，光电三极管内部产生的电流。暗电流越小，说明光电三极管的性能越好，因为较小的暗电流可以减少无光照时的噪声和误触发。

光电流：在光照条件下，光电三极管产生的电流。光电流的大小直接反映了光电三极管对光信号的响应能力。光电流越大，光电三极管对光信号的转换效率越高。

光谱响应：描述了光电三极管对不同波长光的响应能力。不同的光电三极管有不同的光谱响应范围，选择合适的光电三极管对于特定波长范围的光信号检测至关重要。

响应时间：表示光电三极管从接收到光信号到产生相应电流变化所需的时间。响应时间越短，光电三极管对快速变化的光信号的响应能力越强。

灵敏度：衡量光电三极管对光信号变化的敏感程度。灵敏度越高，光电三极管在微弱光信号下也能产生明显的电流变化。

最大反向击穿电压：光电三极管在反向偏置条件下所能承受的最大电压，超过这个电压可能会导致器件损坏。

最高工作电压：光电三极管在正常工作条件下所能承受的最大电压。

最大耗散功率：光电三极管在工作时所能承受的最大功率，超过这个功率可能会导致器件过热而损坏。

光电三极管的工作原理

光电三极管的输出取自其发射极端子。 因此光线被允许到达基区。

根据我们的要求，光电三极管可以是三个或两个终端设备。 光电三极管的基极仅用于偏置目的。 对于NPN晶体管，基极相对于发射极端子为+ ve，而在PNP晶体管中，集电极端子相对于发射极端子为–ve。

首先，光线进入光电三极管的基极区域并产生电子空穴对。 该过程主要在反向偏置下发生。 这种类型的晶体管的有源区用于产生电流。 截止区和饱和区用于将特定晶体管用作开关。

光电三极管及其工作取决于许多内部和外部因素，例如：

直流电流增益越高，光电流的强度越大。

发光灵敏度由光电子电流与入射光通量之比得出。

如果波长增加，频率将降低。

如果集电极-基极结的面积变宽，则光电三极管产生的光电流的幅度将更高。
