光电三极管的特性及结构示意图

MOS管，即金属氧化物半导体型场效应管，属于场效应管中的绝缘栅型。因此，MOS管有时被称为绝缘栅场效应管。在一般电子电路中，MOS管通常被用于放大电路或开关电路。

主要分为N沟道场效应管、P沟道场效应管两种构造。

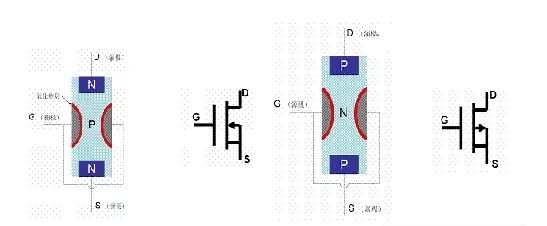

图1：A、B分别是它的结构图和代表符号；

图2： A、B分别是P沟道MOS管道结构图和代表符号。

光电三极管是一种半导体器件，能够感应光水平并根据其接收的光水平来改变在发射极和集电极之间流动的电流。顾名思义，光电三极管是一种晶体管，可以感应光并改变晶体管端子之间的电流。

通常，晶体管对光敏感，晶体管的这种特性用于光电三极管中。 NPN型光电三极管是其中的一种。

在此，在撞击基座的光电三极管中，光会取代实际施加到基座上的电压，因此光电三极管会根据光信号放大差异。 光电三极管中可能有也可能没有基极端子。 如果存在，则基础区域允许其偏置光电三极管的光冲击。

这种类型的晶体管通过曝光来控制。 就像控制BJT的光电二极管一样。

光电三极管可以是任何一种类型，例如BJT或FET。

光电三极管的特性

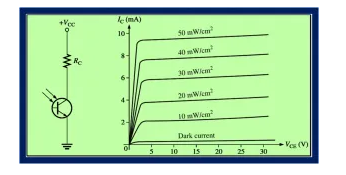

这里的X轴是VCE–表示施加到集电极-发射极引线的电压，Y轴为IC –以毫安表示通过电路的集电极电流。

如我们所见，曲线清楚地表明电流随着在基极区域的辐射强度的增加而增加。

在此，X轴表示照明水平，在Y轴上已绘制了基本电流。

常用光电三极管具有易于集成、体积小、重量轻等优点。与传统的光电器件相比，常用光敏三极管更加紧凑、轻便，可以方便地集成到各种光电产品中，使得整个产品更加美观、简洁。同时，由于其体积小，重量轻，可以减小产品的体积和重量，提高产品的便携性和可携带性。

在电子产品中，光电三极管电路广泛应用于光电开关、光电传感器、光电控制器等方面。例如，在智能手机中，光电三极管电路可以用于自动调节屏幕亮度和控制屏幕的休眠状态。在电脑中，光电三极管电路可以用于控制键盘的背光亮度和鼠标的移动距离。光电三极管电路还可以用于光敏电阻的光谱分析和光电转换器等领域。
