栅极浮空的定义 MOS管的栅极为什么不能浮空呢？

栅极浮空，顾名思义，就是 MOS 管的栅极不与任何电极相连，处于悬浮状态。在这种状态下，栅极电压为零，MOS 管的导通特性会发生变化（当 Vg（栅极电压）输入高电平时，N 管会导通，使得 P 管的栅极为低，从而让 P 管的 DS（漏源）导通。相反，当 Vg 为高阻态时，Vout（输出电压）输入不定，检查发现 P 管的栅极电压变化不定）

但是，并非所有 MOS 管的栅极都不能浮空，这要取决于具体的应用场景和需求。

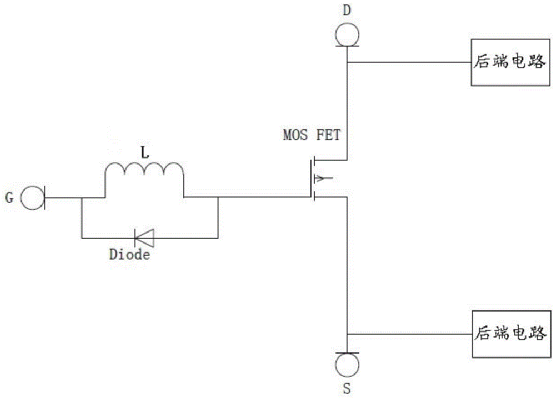

MOS管的栅极不能浮空

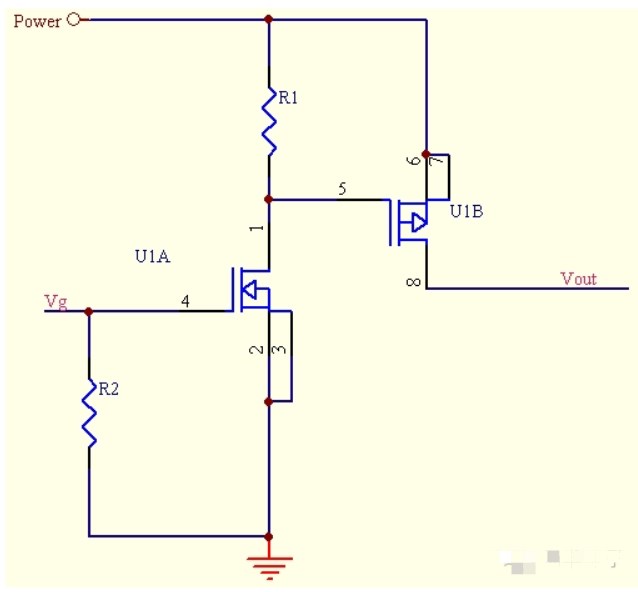

MOS管经常用于电路的开关控制，通过改变栅极(gate)的电压来使漏级(drain)和源级(source)导通或截断。下面就是一个常见的开关电路。

Vg输入高时，N管会导通，使得P管的栅极为低，P管的DS导通。

一次发现奇怪的现象，Vg为高阻态时，Vout输入不定，检查发现P管的栅极电压变化不定。仔细检查发现R2虚焊，从而导致了N管的栅极浮空，把R2焊好，问题解决。

因此，MOS管的栅极不能浮空。P管应该有一个上拉电阻，对应的，N管应该有一个下拉电阻。

MOS管栅极浮空现象的影响

1.影响 MOS 管的开关速度：增加 MOS 管的输入电容，降低其开关速度。

2.增加功耗：MOS 管的漏极和源极之间的电流受到干扰，导致器件功耗增加。

3.影响信号传输质量：栅极浮空可能导致信号传输受到干扰，降低信号的质量。

4.触发误动作：可能导致 MOS 管在不应该导通的时候误触发，影响电路的稳定性。

MOS 管栅极浮空现象的解决方法：

1.增加保护电阻：为了防止静电干扰对 MOS 管栅极产生影响，可以在 MOS 管的栅极与电源之间串联一个保护电阻。这样，当静电干扰产生时，保护电阻可以将大部分干扰电流导向地，保证 MOS 管栅极电压的稳定。

2.低寄生电容影响：为了减小寄生电容对 MOS 管栅极电压的影响，可以采用以下方法：

a. 选择具有较低寄生电容的 MOS 管；

b. 减小 MOS 管的尺寸；

c. 将 MOS 管的源极与地之间接一个电容，以减小寄生电容的影响。

3.优化接地处理：在电路设计中，应保证接地系统的稳定性，采用单点接地方式，并确保接地电阻足够小。此外，可以采用屏蔽技术，将 MOS 管隔离于干扰源之外，减小电磁干扰对栅极电压的影响。
