上海贝岭最新推出单通道、单极性、全差分输入

上海贝岭最新推出单通道、单极性、全差分输入高精度模数转换器系列BL1080和BL1070。BL1080 最高支持18位1MS/s，BL1070最高支持16位2MS/s。

全系列内置高精度低温漂的4.096V基准源、采样保持电路和18bit逐次逼近型模数转换器(SAR ADC)。具备小型化的QFN48的封装形式，使用5V电源供电，支持2.7V~5V数据接口，额定工作温度范围为-40℃至+85℃。

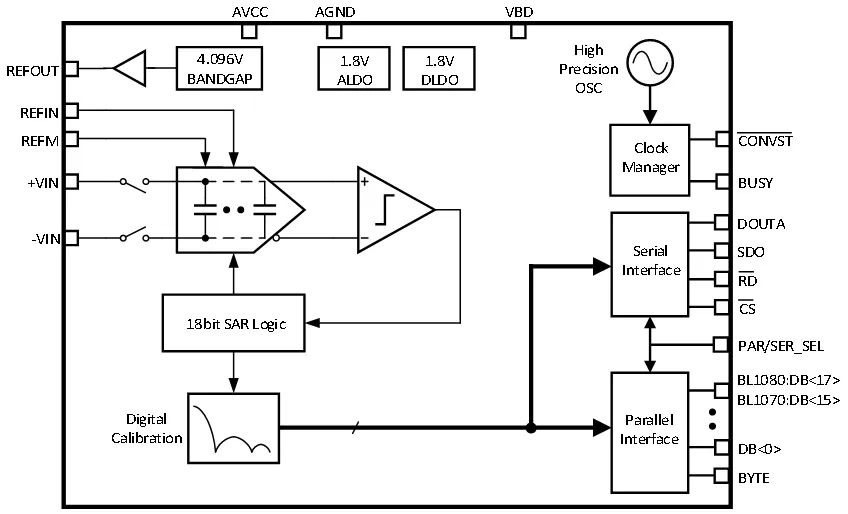

系统框图

应用场景

仪器仪表

工业自动化

医疗设备

光通信等领域

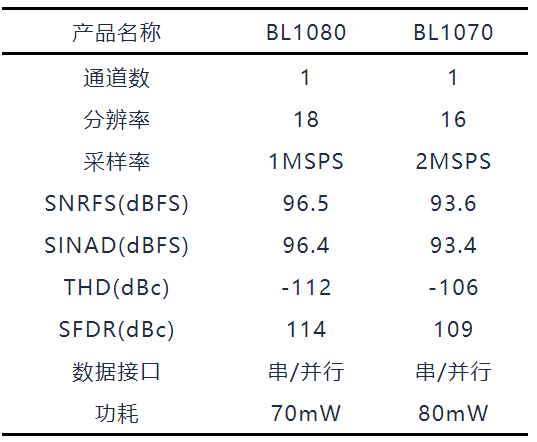

产品特性

高精度

全系产品具有出色的噪声性能和线性度，BL1080产品具有不低于96dBFS的高信噪比，以及低至-112dB的THD。BL1070产品信噪比高达93dBFS，THD低至-106dB。

BL1080@(FS=1MS/s FIN=2.1kHz)的典型FFT

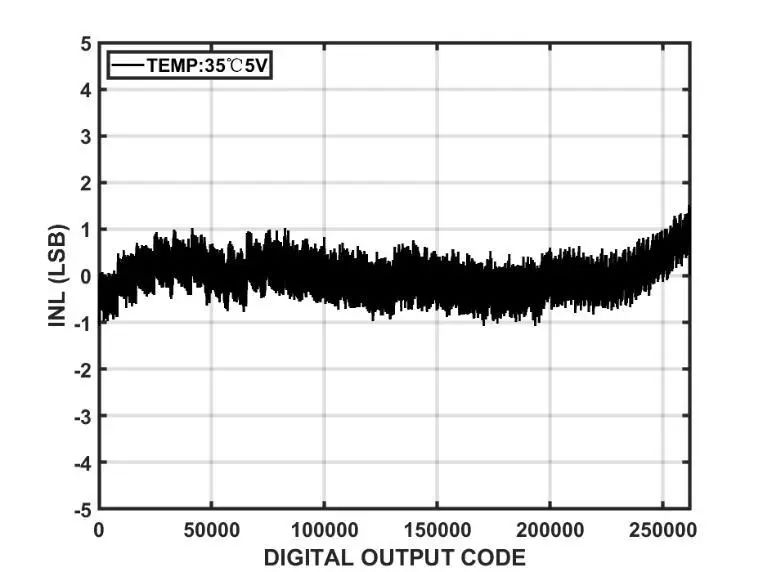

BL1080@(FS=1MS/s FIN=2.1kHz)的典型INL

BL1070@(FS=2MS/s FIN=2.1kHz)的典型FFT

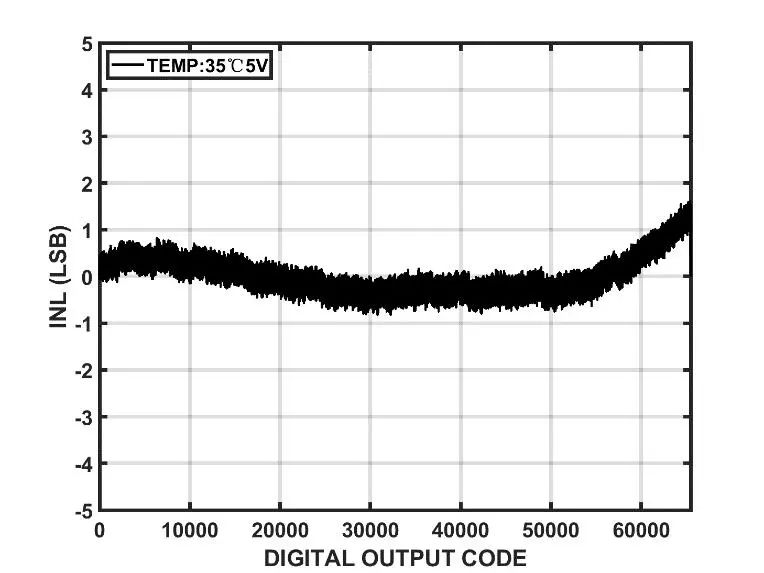

BL1070@(FS=2MS/s FIN=2.1kHz)的典型INL

片上低温漂带隙基准电压源

全系产品内置高精度电压基准源，并在全温范围内具备出色的温漂特性，可低至10 ppm/℃。在外部基准模式下，也可选择贝岭的高精度基准源产品BLR240作为外部基准的输入方案。

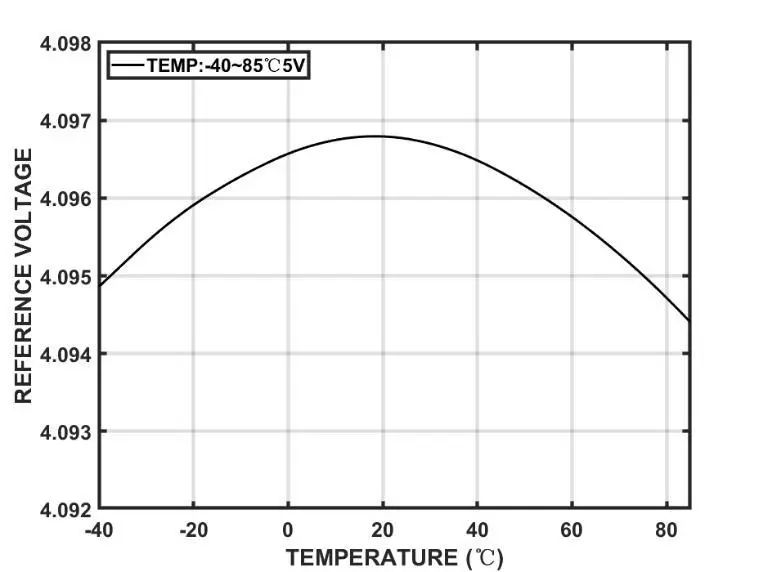

片内基准电压源温漂曲线

低功耗

BL1080以1MS/s速率进行正常转换期间的功耗典型值仅有70mW。BL1070在2MS/s速率进行正常转换期间的功耗典型值仅有80mW。

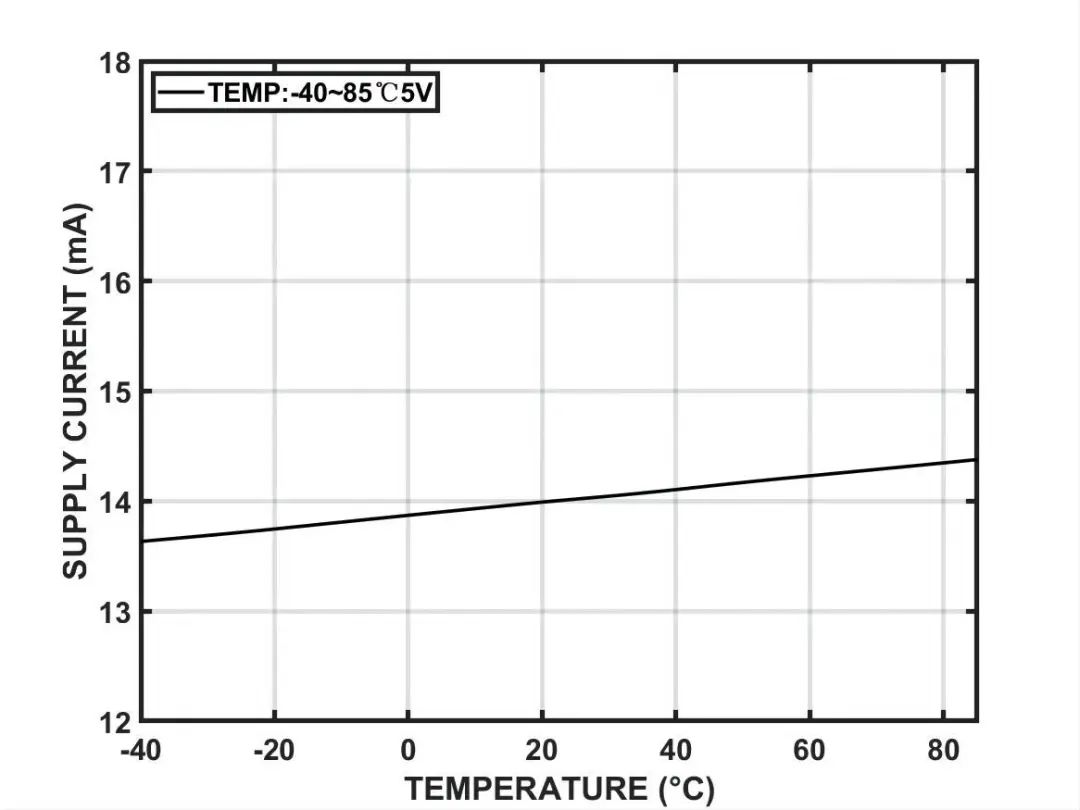

BL1080@ 1MS/s转换电流vs 温度



BL1070@ 2MS/s转换电流vs 温度

灵活易用的接口模式

全系产品支持高速串行/并行数据接口，BL1070型号下新增并行字节模式，可以通过只使用DB15-DB8引脚来读取16位字节数据，进一步帮助应用场景减少接口使用率。
