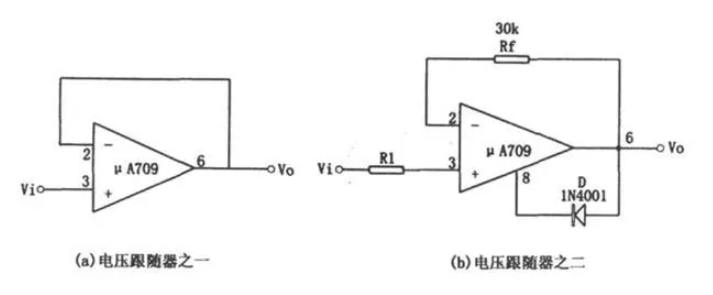

电压跟随器的输入输关系及电路应用图

电压跟随器的应用

电压跟随器（Voltage Follower）是一种电路，其输出电压几乎完全复制输入电压，但具有较高的输入阻抗和较低的输出阻抗，以保持信号的稳定性和驱动能力。因此，可以用以下简单的方程式描述电压跟随器的输入输出关系：

输出电压（Vout） ≈ 输入电压（Vin）

这表示在电压跟随器中，输出电压大致等于输入电压，但考虑到输出阻抗等因素可能会略微有所不同。基本上，电压跟随器的作用是放大输入电压并保持输出电压与输入电压大致相同，同时提供高输入阻抗和适当的输出阻抗。

电压跟随器的输入输出特性如下：

输入特性：

高输入阻抗：电压跟随器的输入电阻非常高，通常在兆欧姆级别，这意味着输入电路几乎不消耗输入信号的电流，从而不会对信号源造成影响。

低输入偏置电流：电压跟随器的输入极其灵敏，输入偏置电流非常低，几乎可以忽略不计。

输入电压跟随：输出电压与输入电压几乎完全相同，只是会有微小的电压衰减和延迟。

输出特性：

输出电压与输入电压基本相同：电压跟随器的输出电压几乎完全复制输入电压，不会改变其幅度或极性。

高输出阻抗：虽然输出电压与输入电压相同，但电压跟随器会提供一个相对较高的输出阻抗，以保持输出稳定性和对负载的驱动能力。

高共模抑制比：电压跟随器能够有效抑制共模干扰，保持输出的稳定性和准确性。

电压跟随器被广泛应用于电子设备中，其主要作用是保持信号的稳定性和放大信号。以下是其主要应用：

1.信号放大器

电压跟随器可以作为信号放大器，将输入信号放大，以便进一步处理。例如，它可以用于音频放大器、视频放大器和电路控制器等方面。

2.电压调节器

电压跟随器可以用作电压调节器，以保持输出电压的稳定性。例如，它可以用于直流电源、电池充电器和LED驱动器等方面。

3.信号缓冲器

电压跟随器可以用作信号缓冲器，以避免信号损失和失真。例如，它可以用于传感器信号放大和信号线驱动器等方面。

4.工业控制器

电压跟随器可以用于工业控制器中，以保持输出信号的稳定性，并控制工业设备的运行。例如，它可以用于PLC（可编程逻辑控制器）和PID（比例积分微分）控制器等方面。
