逻辑与运算——AND电路

AND电路，也被称为“逻辑与”电路，其逻辑表达式为“・”。这个电路的特点是，只有当两个输入同时为1时，才会输出1。当一个输入为0，或者两个输入都为0时，输出为0。此外，如果用开关和LED来表示AND电路，实际上就是串联电路。开关A（SW A）的“开”和“关”表示输入A的“1”和“0”，开关B（SW B）的“开”和“关”表示输入B的“1”和“0”，LED Y的亮起和熄灭则以输出Y的“1”和“0”表示。

是执行“与”运算的基本逻辑门电路。该电路具有多个输入端和一个输出端，只有当所有的输入同时为高电平（逻辑1）时，输出才为高电平，否则输出为低电平（逻辑0）。这个逻辑门可以看作是一个在满足所有输入条件时才输出信号的电路。它是基本的逻辑门之一，在TTL和CMOS集成电路中都有应用。在一些复杂的电路中，AND门可以和其他的逻辑门一起组合形成更复杂的电路。

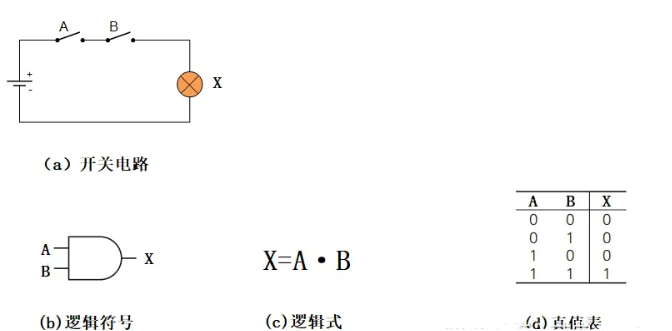

下图所示的串联接点电路，开关A、B的输入状态与指示灯亮灭状态可归结为真值表图中（ d ）。完成这种动作的电路，称作逻辑与运算电路或称作AND电路。

这种电路的逻辑符号如图中（ b ），逻辑关系式是：X=A·B，如图中（ c ），即若输入全部为“H”，则输出为“H”。若输入有一个“L”，则输出为“L”。

数字电路与逻辑电路的区别和联系

数字电路和逻辑电路是紧密相关的概念，但它们有一些区别和联系。

数字电路是指使用数字信号（0和1）来处理和传输信息的电路。它主要由数字逻辑门组成，如与门、或门、非门和异或门等。数字电路用于执行逻辑运算、计算、存储和控制等任务。它通常涉及数字信号的编码、解码、传输和处理。

逻辑电路是数字电路的一种特定类型，它专门处理逻辑运算。逻辑电路是由逻辑门和线路组成，逻辑门根据输入的逻辑状态计算出输出的逻辑状态。常见的逻辑门有与门、或门、非门和异或门等。逻辑电路采用布尔代数来描述和分析逻辑运算。

因此，数字电路是一个更广泛的概念，它包括逻辑电路作为其中的一个重要组成部分。数字电路可以包括除逻辑门之外的其他组件，如存储器元件、多路复用器、解码器、编码器、计数器和时钟等。

数字电路是一种用于处理和传输数字信号的电路，而逻辑电路是数字电路中用于执行逻辑运算的特定类型电路。逻辑电路是数字电路的基础，它使用逻辑门来实现基本的逻辑运算。在实际应用中，数字电路和逻辑电路通常是相互依赖和密切配合的。
