逻辑或运算——OR电路介绍

OR电路也被称为“逻辑或”电路，只要有一个输入为1，或者所有输入都为1的情况下，都会输出1。这个电路可以用多个输入来固定输出，或反映输出。当使用开关和LED来表示OR电路时，可以形成并联电路。在这个并联电路中，如果任何一个开关为开状态，则LED点亮；如果两个开关都为关状态，则LED熄灭。

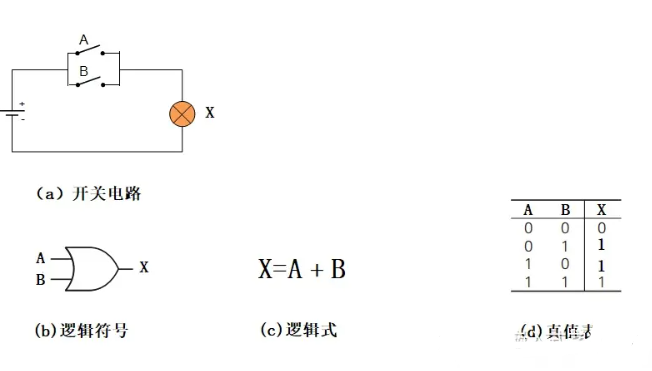

图所示的是以并联方式连接的2个开关A和B与信号灯的关系。将开关的合、并（ON、OFF）与信号灯的亮、灭之间用“1”、“0”对应，完成这种动作的电路（并联节点电路）称作逻辑或（运算）电路或OR电路。

这种电路的逻辑符号如图中（ b ），逻辑关系式是：X=A+B，如图中（ c ），即若输入中有“1”，则输出为“1”。若全部输入“0”，则输出为“0”。

除了AND门和OR门之外，还有一些其他常见的逻辑门，包括NOT门、XOR门和NAND门。

NOT门，也被称为非门，它只有一个输入和一个输出。NOT门的功能是对输入信号进行反转，即当输入为1时，输出为0；当输入为0时，输出为1。

XOR门，也被称为异或门，它有两个或更多个输入和一个输出。XOR门的功能是当输入信号中有且仅有一个为1时，输出为1；否则，输出为0。

NAND门，也被称为与非门，它有两个或更多个输入和一个输出。NAND门的功能是当所有输入都为1时，输出为0；只要有一个输入为0，输出就为1。实际上，NAND门的功能等同于AND门后再接一个NOT门。

这些逻辑门在数字电路设计和计算机硬件中都有广泛的应用。
