请教下THT通孔IGBT器件焊接起始面和焊接终止面相

正文

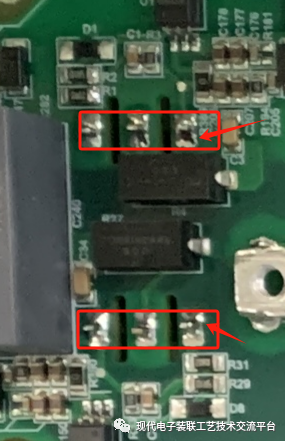

问:各位老师，请教下THT通孔 IGBT器件，焊接起始面和焊接终止面焊盘尺寸形状完全相同，因焊接起始面有元件干涉，改为从焊接终止面开始焊接,通孔爬锡高度100%，是否会影响焊点强度？谢谢

刘海光:对焊点来说、起始和终止是相对的...，不能忽略的是、对于本体来说热阻变小、耐焊接热不会受影响？

另外、引脚弯曲部分已达到十字筋的极限值了、会有热应力影响吗？

问:了解，谢谢，确实两面焊接温度对元件的影响是不同的。这个确实可能有影响，我只考虑了焊接强度的影响，热应力确认应该是要优先考虑的，非常感谢您的专业回复。

刘海光:更大的担心在本体安装孔到三引脚支撑孔中心的距离太短了、一旦还有散热器啥的错层或垂直安装干扰、后续的所有载荷试验所产生的应力都会集中加载在弯曲点、不是腿断就是本体开裂~~~
