基于XL4016的输出过压保护方案解析

部分客户对产品稳定性要求比较高，希望在电源产品输出端再添加一级过压保护电路，防止极端情况下，系统输出高电 压损坏后级负载，下面以 XL4016 为例，简述几种输出过压保护方案。

方案一：

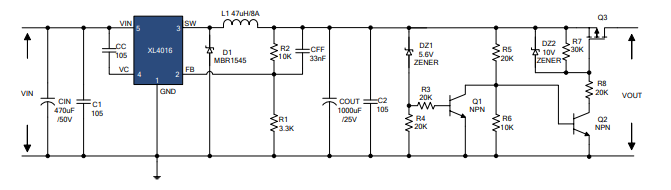

工作原理：当输出电压低于 VDZ1+0.7V 时，Q1 三极管不导通，Q2 三极管导通，此时 Q3 MOS 管导通使系统正常 输出；当输出电压高于 VDZ1+0.7V 时，Q1 三极管导通，Q2 三极管不导通，此时 Q3 MOS 管不导通使系统输出断开， 起到过压保护作用。 缺点：元器件较多，电路相对复杂。

方案二：

工作原理：当输出电压低于 VDZ1+0.7V 时，Q1 三极管不导通，此时 Q2 MOS 管导通使系统正常输出；当输出电压 高于 VDZ1+0.7V 时，Q1 三极管导通，此时 Q2 MOS 管不导通使系统输出断开，起到过压保护作用。 优点：电路较方案一精简； 缺点：DZ1 稳压管精度较低，无法做到高精度的输出过压保护。

方案三：

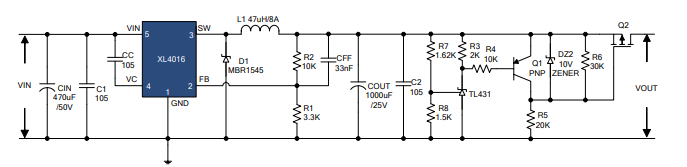

工作原理：当输出电压低于 U1 时，TL431 和 Q1 三极管不导通，此时 Q2 MOS 管导通使系统正常输出；当输出电压 大于 U1 时，TL431 和 Q1 三极管导通，此时 Q2 MOS 管不导通使系统输出断开，起到过压保护作用；其中 U1=2.5* （1+R7/R8）=5.2V。

优点：TL431 精度高，可以实现高精度的输出过压保护。 备注：上述三种方案，均要求 Q3 MOS 管的 DS 耐压至少大于系统输入电压值。
