具有高可靠性和低成本的高性能GaN功率器件技术

氮化镓（GaN）功率器件具有高击穿场强、高热导率、低导通和开关损耗、射频功率放大器、直流至直流（DC-DC）变换器、薄膜和二维GaN器件、高电子迁移率等特点，用于制造高频、高功率密度和高效率的功率电子器件。GaN功率器件技术在多个领域都具有广泛的应用前景，可以提高系统效率、减小体积，并推动电力电子技术的发展。

近日，第九届国际第三代半导体论坛&第二十届中国国际半导体照明论坛开幕大会上。英诺赛科欧洲总经理Denis Macron分享了《具有高可靠性和低成本的高性能GaN功率器件技术》的主题报告，GaN功率器件使功率转换系统（AC/DC、DC/DC等）比硅功率器件更小、更高效、更简单，从而更便宜，从而彻底改变了功率半导体行业。然而，关于GaN功率器件仍然存在一些问题，比如它们非常昂贵，可靠性值得怀疑。

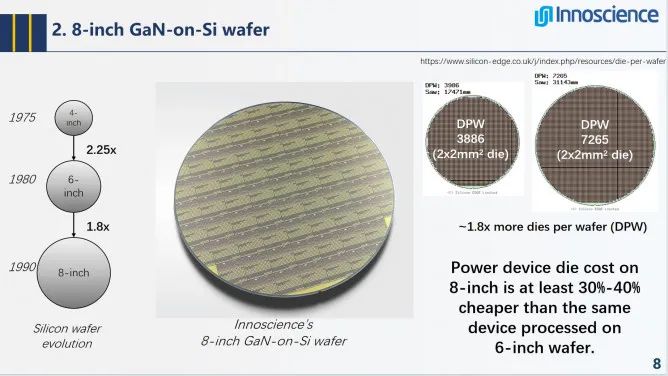

报告介绍了通过利用规模经济，8英寸高通量制造晶圆厂完全致力于生产硅晶片上的8英寸GaN（即，相对于6英寸，每片晶片约2倍的器件），可以提供具有价格竞争力的GaN功率器件。

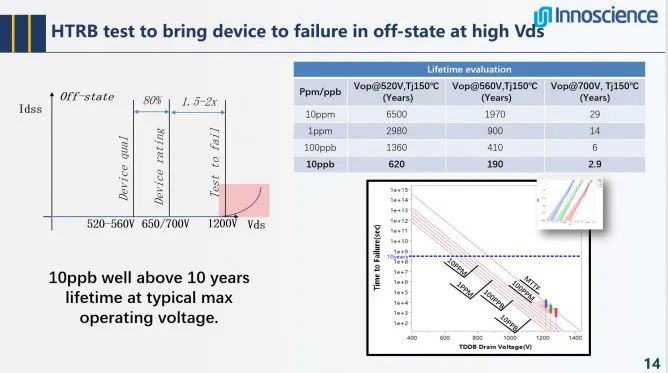

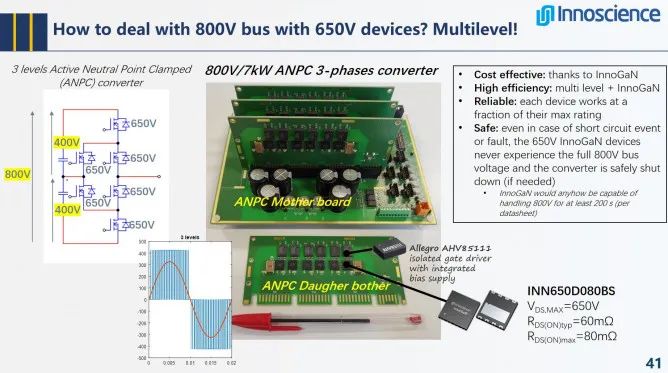

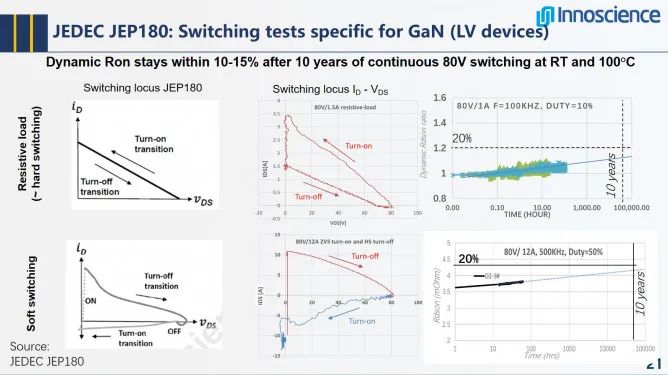

同时介绍了innoscience的最新可靠性结果，包括失效测试和寿命提取，这将消除关于GaN功率器件可靠性的最后一个悬而未决的问题。通过展示如何利用离散（InnoGaN) 和集成（SolidGaN) Innoscience GaN功率器件增强了AC-DC和DC-DC转换器的性能，以最大限度地提高其效率，同时减小其尺寸。
