万用表是如何测量达林顿管的呢？

万用表如何测量达林顿管

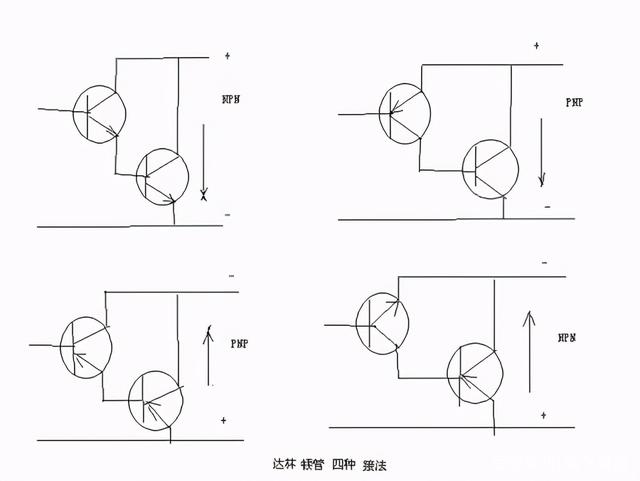

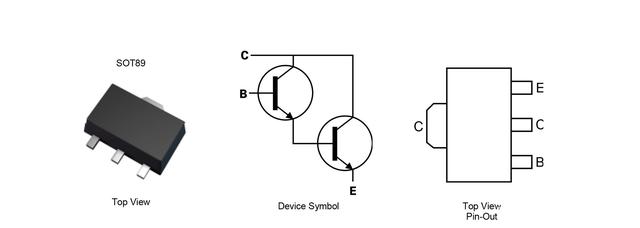

达林顿管一般是由两个三极管组成的复合三极管，第一只管的E极接到第二只管的B极，所以它的放大倍数通常可以达到几百、几千甚至更大。

指针万用表测量达林顿管

1.万用表调至R*1K档

2.黑表笔接任意一脚，红表笔分别测量其他两脚

3.若测得两次均有摆动，则黑表笔端为B极

4.红表笔数值小的一次为C极，数值大的一次为E极

5.并且确认该达林顿管为NPN型。（PNP型测量红黑表笔互换）

6.万用表调至R*10K档

7.测量C、E两极正反向，正向有摆动、反向无穷大无摆动。

数字万用表测量达林顿管

1.万用表调至“二极管”档

2.红表笔接任意一脚，黑表笔分别测量其他两脚

3.若两次测得数值为0.7、0.6时，则红表笔此时为B极

4.0.6为C极、0.7为E极，并确认该达林顿管为NPN型

5.测量C、E极，正向0.4-0.6Ω，反向无穷大。
