双基极二极管万用表如何测量

双基极二极管（单结晶体管）万用表如何测量

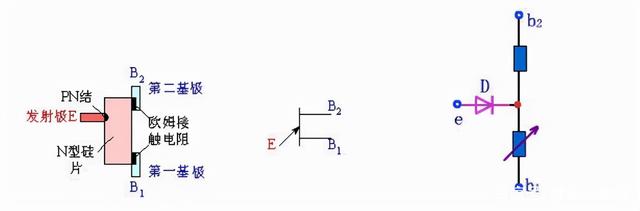

双基极二极管又称单结晶体管，简称UJT，它是只有一个PN结的三段半导体器件。

指针万用表测量

一.引脚判别（E发射极、B1第一基极、B2第二基极）

1.发射极E判断

万用表调至R*1K挡

两两引脚正反向分别测量

测得两个引脚正反向电阻值相等时（3~10KΩ），此两脚为基极

2.基极判断

黑表笔接发射极，红表笔分别测量基极

阻值较大的为第一基极B1

阻值较小的为第二基极B2

（此方法只能判断部分UJT，个别管子B1B2对E阻值相差并不明显，但不影响使用）

双基极二极管好坏判断

B1与B2正常情况下正反向电阻均应为3~10KΩ。

E与B1、B2之间正向电阻应为几千欧姆至几十千欧。
