指针万用表如何测量全桥整流呢？

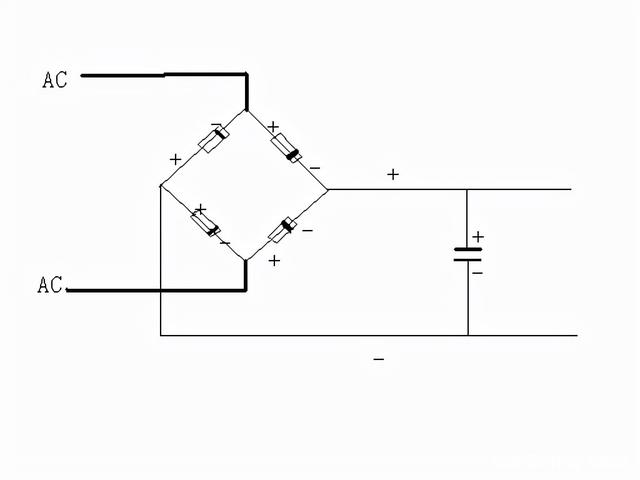

四只整流二极管按一定规律连接，其中两个引脚为交流输入、另外两个引脚分别为直流正负极输出。全桥整流的文字符号为UR。

指针万用表测量全桥组件

测量方式一

输入、输出引脚的判断：

1.万用表调至R*1K档位

2.红黑表笔分别测量各引脚正反向电阻

3.其中两个引脚正反向阻值均，则此两脚为交流输入引脚

输出引脚正负极判断：

1.万用表测量输出引脚正反向阻值

2.当指针有较大摆动的一次，此时黑表笔为负极、红表笔为正极

测量方式二

1.万用表调至R*1K档位

2.用黑表笔测量任意一引脚、红表笔分别测量其他三个引脚。

3.如果阻值均为无穷大，则此时黑表笔为输出负极。

4.如果阻值均为4~10KΩ，则此时红表笔为输出正极

5.另外两脚为交流输入
