晶体管电路设计

本着花钱买的书才会读的规律，淘宝10块钱的二手的《晶体管电路设计》，今天家门口签收了：

因为大牛们说日本人写的好，所以就买来看看。到手后还不错，新的，原价38元，赚了

翻开看了前面的部分，刚开始就有点懵，说的是共射放大电路的电压增益。电路如下：

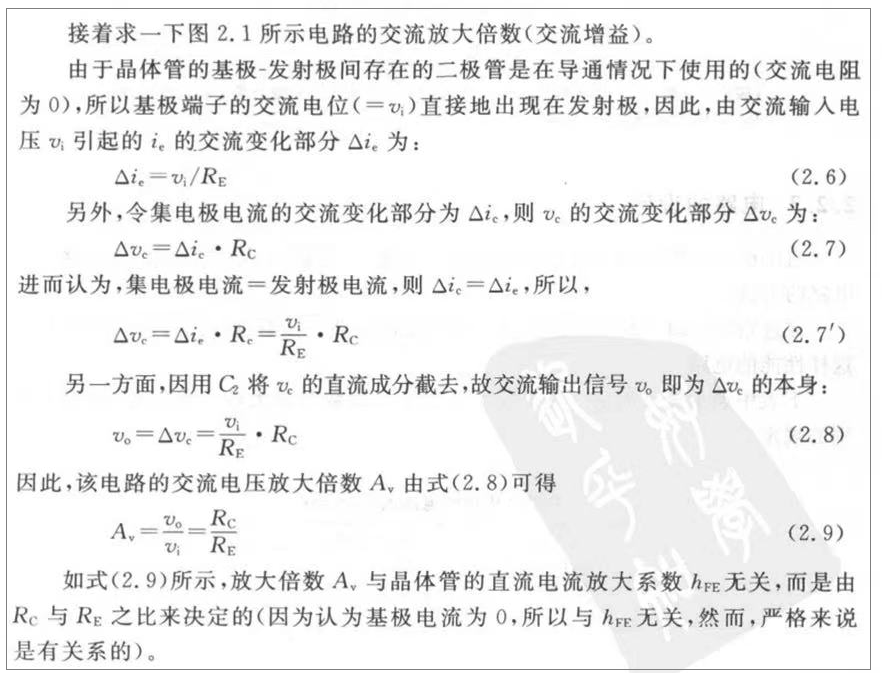

它也有推导，如下：

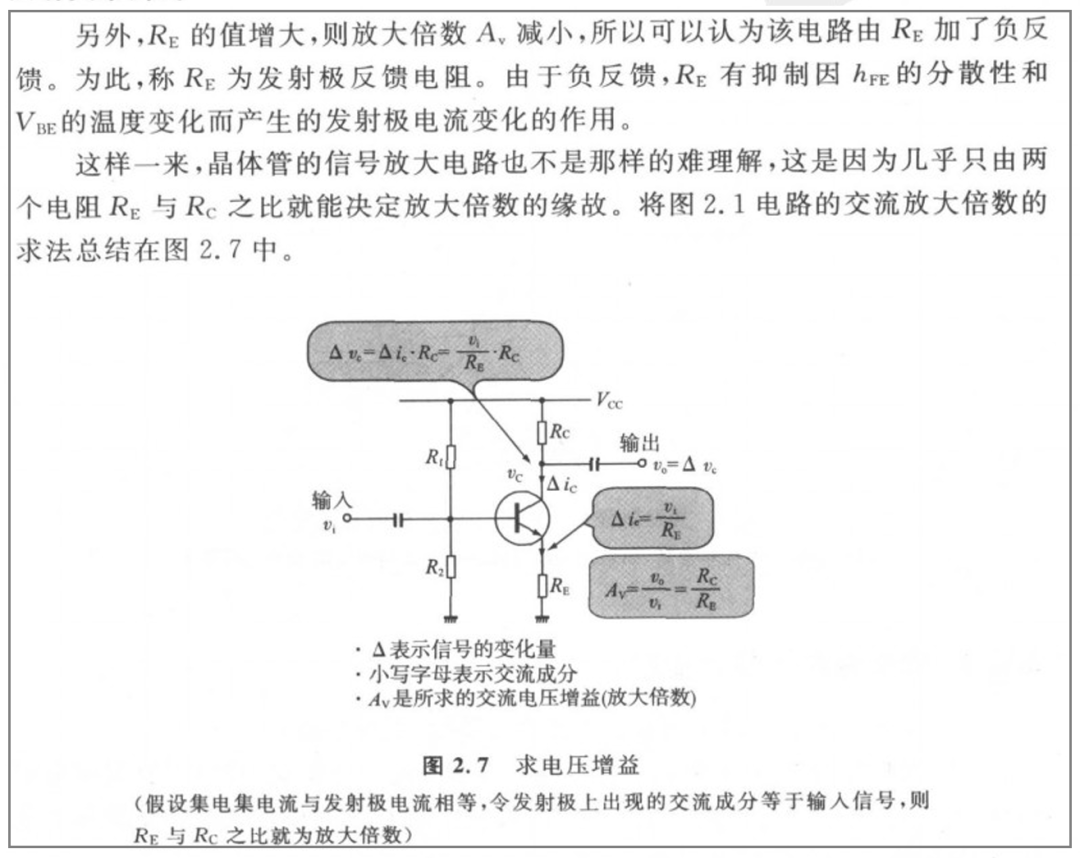

它得到结论说电压增益和晶体管的放大系数β没有关系：

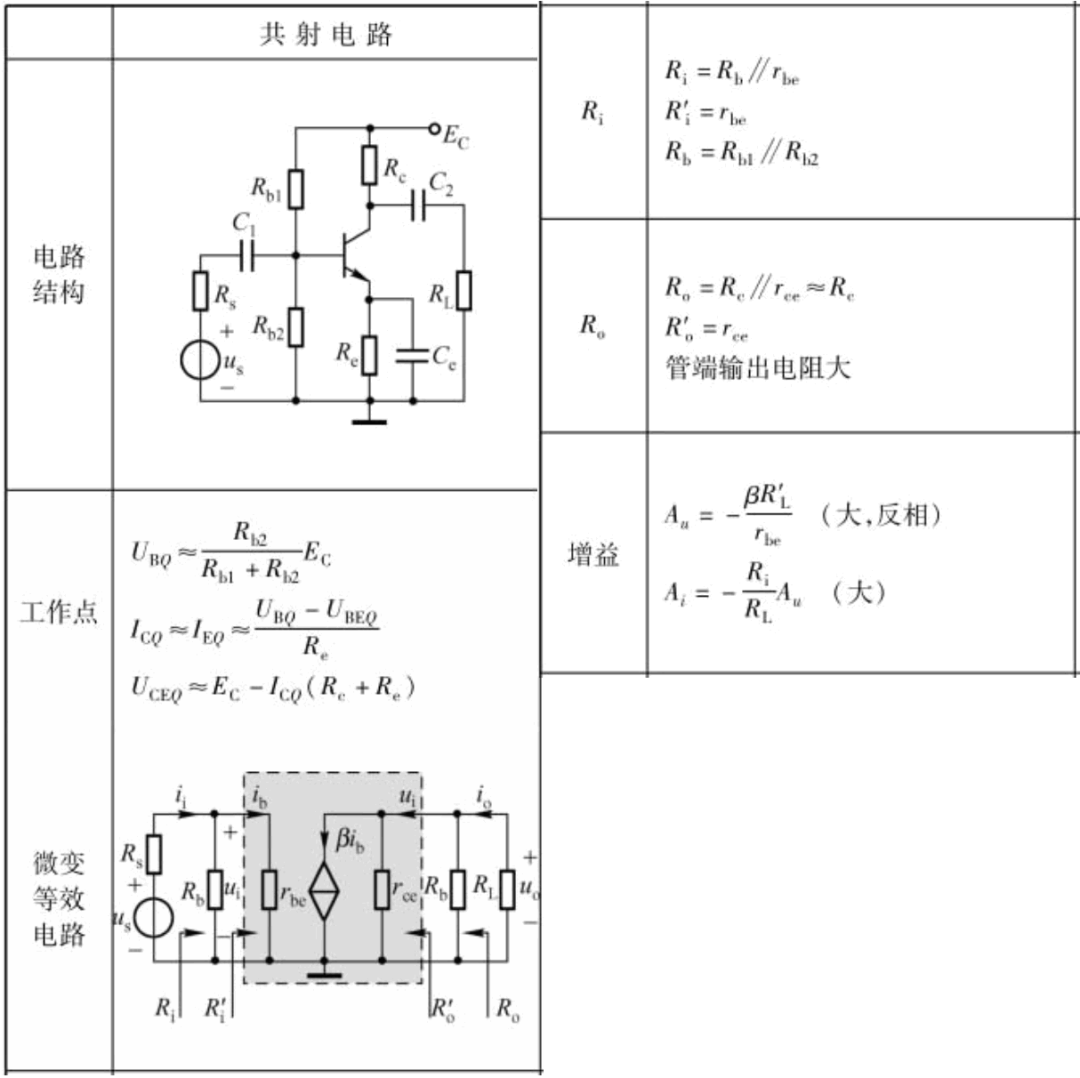

困惑点是和教材上的好像不太一样，例如晶体管电阻相关的总结，这里面的共射总结如下，其中Au是和β相关，其中R'L是Rc和RL并联后的阻值：

再仔细看了后，发现两个电路的RE的接法不一样，前者RE用作反馈电阻，交流仍然会通过它。而后者仅仅用来稳定直流工作点，交流信号会被旁路电容短路掉。

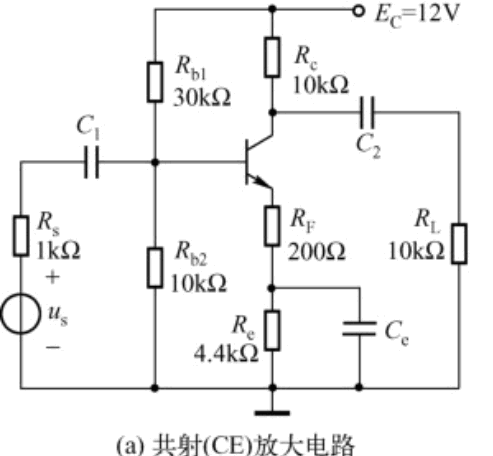

下面的是教科书上的另外一种接法，就和晶体管电路设计里面的类似了，下图中是RF，其中F是反馈的意思：

这个的交流等效电路如下：

电压增益公式为：

如果将rbe忽略，然后β和(1+β)相互抵消，就得到了和晶体管电路设计里面差不多的结论。其中R'L是Rc和RL并联后的阻值。
