二极管扩散电容CD介绍

扩散电容CD

当给二极管加正向偏压时，在 PN结两侧的少子扩散区内，都有一定的少数载流子的积累，而且它们的密度随电压而变化，形成一个附加的电容效应，称为扩散电容。

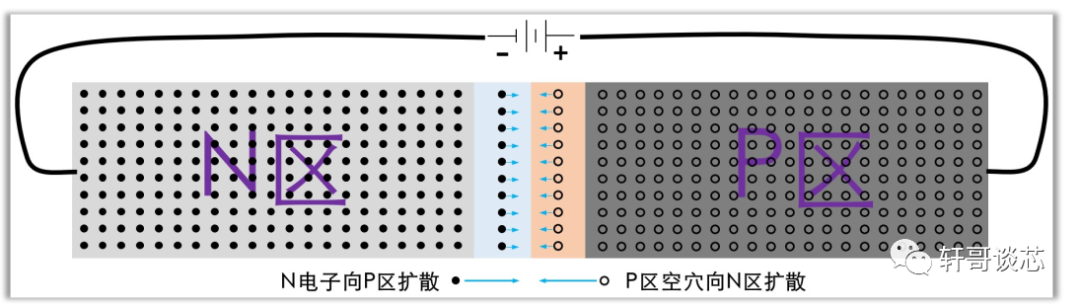

当PN结加上正向电压，内部电场区被削弱，因为浓度差异，P区空穴向N区扩散，N区的电子向P区扩散。

扩散的空穴和电子在内部电场区相遇，会有部分空穴和电子复合而消失，也有部分没有消失。没有复合的空穴和电子穿过内部电场区，空穴进入N区，电子进入P区。

进入N区的空穴，并不是立马和N区的多子-电子复合消失，而是在一定的距离内，一部分继续扩散，一部分与N区的电子复合消失。

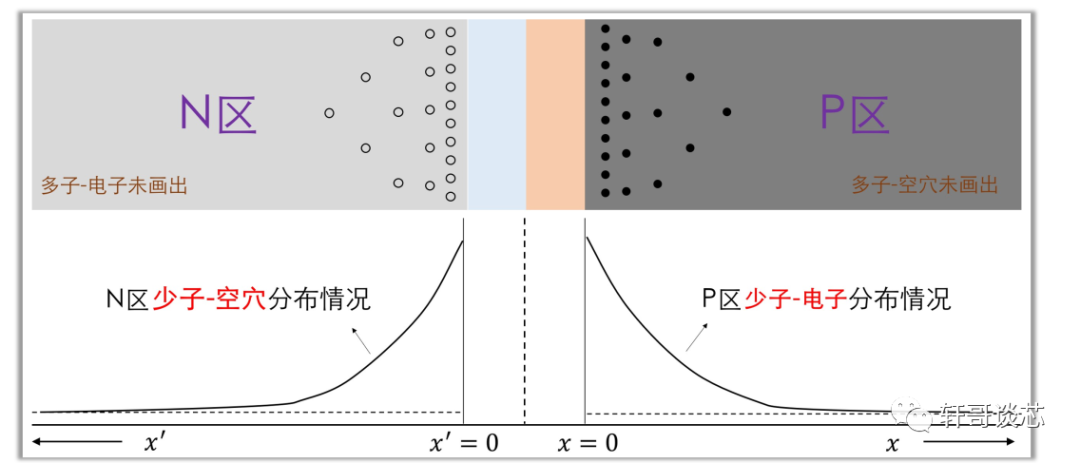

显然，N区中靠近内部电场区处的空穴浓度是最高的，距离N区越远，浓度越低，因为空穴不断复合消失。同理，P区也是一样，浓度随着远离内部电场区而逐渐降低。总体浓度分布如下图所示。

当外部电压稳定不变的时候，最终P区中的电子，N区中的空穴浓度也是稳定的。

也就是说，P区中存储了数量一定的电子，N区中存储了数量一定的空穴。如果外部电压不变，存储的电子和空穴数量就不会发生变化，也就是说稳定存储了一定的电荷。

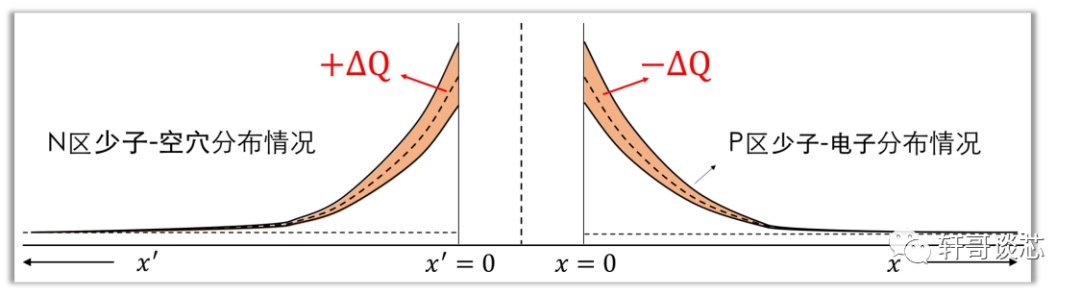

但是，如果电压发生变化，比如正向电压降低，电流减小，单位时间内涌入N区中的空穴也会减小，这样N区中空穴浓度必然会降低。同理，P区中电子浓度也降低。所以，稳定后，存储的电子和空穴的数量相比之前会更少，也就是说存储的电荷就变少了。

因此，这里的扩散电容是和加在二极管两端的正向偏置电压有关系的。
