二极管的电容效应势垒电容CB介绍

时间:2023-11-01 17:12

人气:

作者:admin

标签: 电容  TVS  PN

导读:我们平时在选型 TVS 二极管的时候会遇到一个寄生电容的参数,这个参数在一些通信类的接口中使用时,往往限制我们对于 TVS 二极管的选型。 并且这个寄生电容的大小也随着 TVS 二极管...

我们平时在选型 TVS 二极管的时候会遇到一个寄生电容的参数,这个参数在一些通信类的接口中使用时,往往限制我们对于 TVS 二极管的选型。

并且这个寄生电容的大小也随着 TVS 二极管的功率的大小呈正相关性。

首先,二极管的电容效应包括势垒电容CB和扩散电容CD两个部分。

势垒电容CB(Cr)

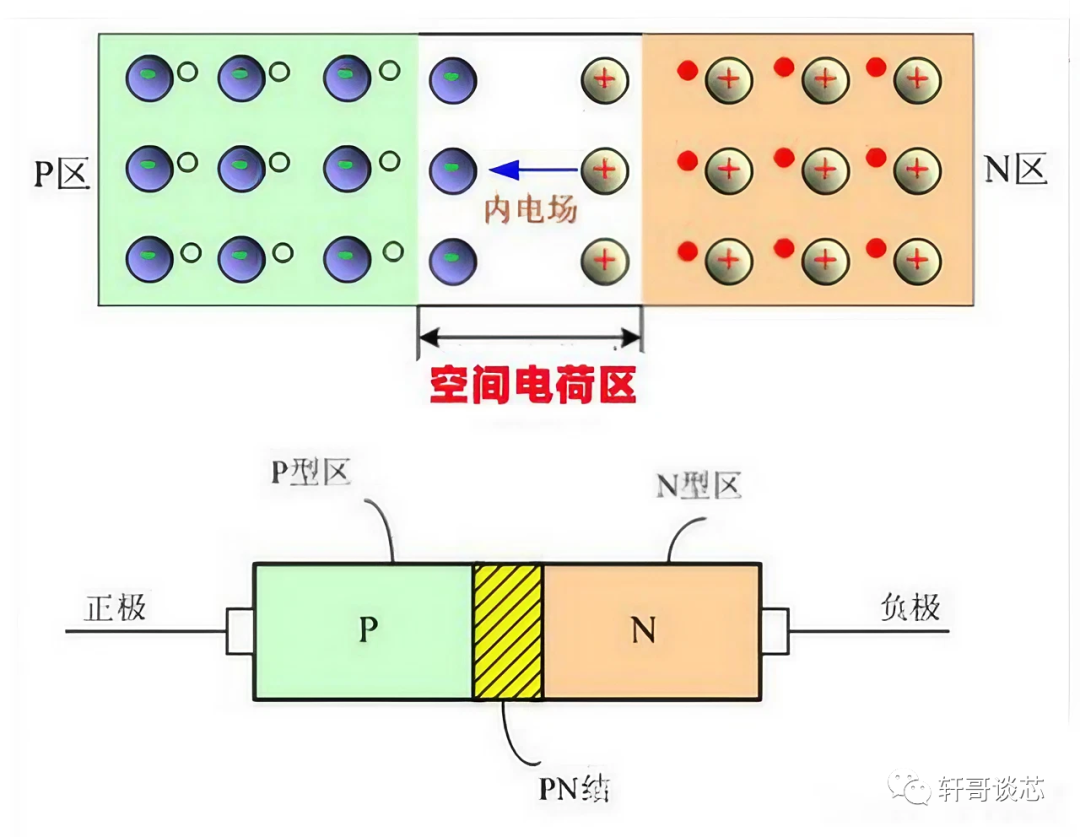

在 PN 结的内部结构中,PN结空间内缺少导电的载流子,其电导率很低,因此相当于介质。

而PN结两侧的P区和N区,P区空穴多,N区电子多,因为扩散,会在中间形成内建电场区。N区那边失去电子带正电荷,P区那边得到电子带负电荷。

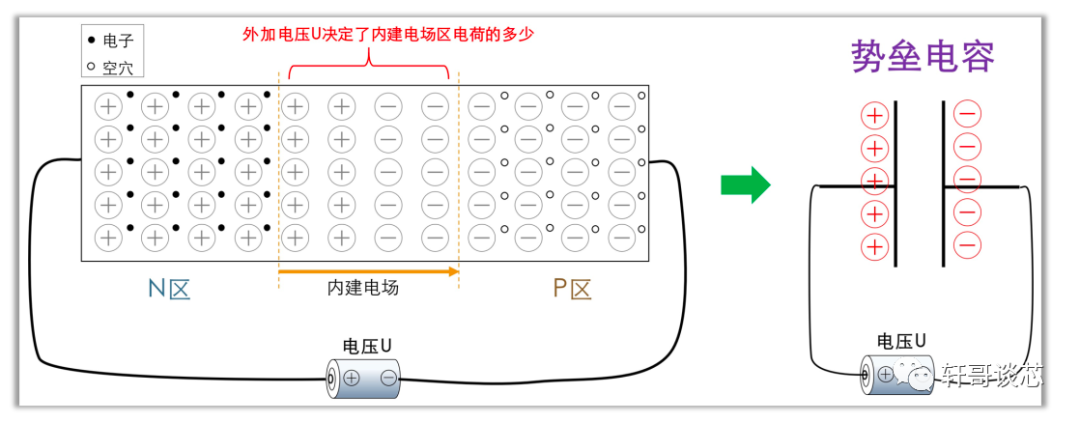

由于N 区和 P区积累了电子和空穴,其导电率很高,相当于金属导体。从这一结构来看,PN结等效于一个两个极板的电容器


当PN结两端加正向电压时,PN 结导通,促进了电流的形成,PN结区域变窄,结中空间电荷量减少,相当于电容“放电”。

当PN结两端加反向电压时, PN 结截止,PN结变宽,结中空间电荷量增多,相当于电容“充电”。

这种现象可以用一个电容来模拟,我们称之为势垒电容。

这个势垒电容的大小可以理论的计算一下:

当外加电压有△U 的变化时,电荷有△Q 的变化,假设两边的距离为 Xd 时。势垒电容为:


利用势垒电容和电压的关系设计变容二极管

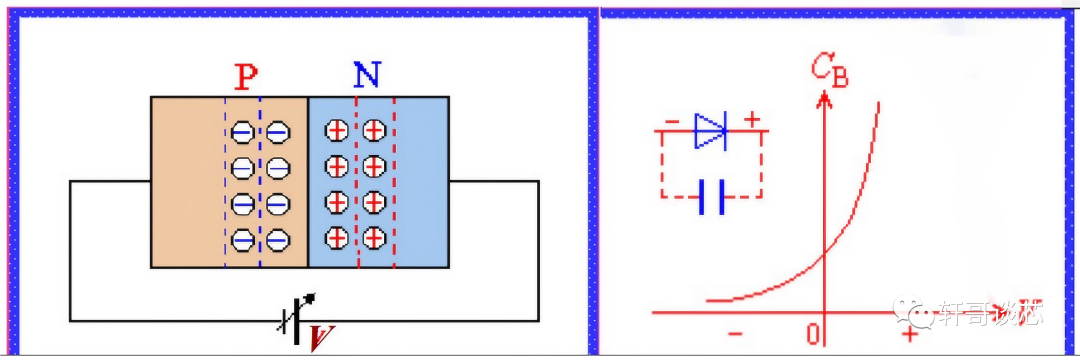

势垒电容与普通电容不同之处,在于它的电容量并非常数,而是与外加电压有关。当外加反向电压增大时,势垒电容减小;反向电压减小时,势垒电容增大,如下图的特性曲线。


目前广泛应用的变容二极管,就是利用PN结电容随外加电压变化的特性制成的。
