肖特基二极管选型参数解读

1A正向电流肖特基二极管常用型号，有哪些呢？之前科普过正向电流5A的肖特基二极管相关知识，接下来，肖特基二极管厂家东沃电子带您走进正向电流1A肖特基二极管的世界。

1A正向电流肖特基二极管典型型号

查阅东沃电子肖特基二极管产品库可知，东沃1A肖特基二极管典型型号有：

1）DO-41封装肖特基二极管：1N5817、1N5818、1N5819、SR140、SR160、SR1100、SR1150、SR1200、SR160-Q、SR1100-Q等等。

2）SOD-123封装肖特基二极管：1N5817W、1N5818W、1N5819W等等。

3）SOD-123FL封装肖特基二极管：DSS12、DSS13、DSS14、DSS15、DSS16、DSS18、DSS110、DSS115、DSS120、DSS12L、DSS13L、DSS14L、DSS15L、DSS16L、DSS17L、DSS18L、DSS19L、DSS110L、DSS12-Q、DSS13-Q、DSS14-Q、DSS15-Q、DSS16-Q、DSS17-Q、DSS18-Q、DSS19-Q、DSS110-Q、DTSS12L、DTSS13L、DTSS14L、DTSS16L、DTSS110L、DTSS110L-Q等等。

4）SOD-323封装肖特基二极管：1N5817WS、1N5818WS、1N5819WS等等。

5）DO-214AC（SMA）封装肖特基二极管：SS12、SS13、SS14、SS15、SS16、SS18、SS110、SS115、SS120、SS12-Q、SS13-Q、SS14-Q、SS15-Q、SS16-Q、SS18-Q、SS110-Q、SS115-Q、SS120-Q、TSS14L、TSS14L等等。

6）SMA-W封装肖特基二极管：SS12-W、SS13-W、SS14-W、SS15-W、SS16-W、SS18-W、SS110-W、SS115-W、SS120-W等等。

7）SMAF封装肖特基二极管：SS14F、SS15F、SS16F、SS18F、SS110F、SS115F、SS120F等等。

8）DO-214AA（SMB）封装肖特基二极管：SS12B、SS13B、SS14B、SS15B、SS16B、SS18B、SS110B、SS115B、SS120B等等。

肖特基二极管四大主要参数含义

从上可知，肖特基二极管种类繁多、封装多样，型号齐全，在选型选用肖特基二极管时，主要从VF、IF、VR、IR这四个主要参数入手，关于这四个参数的具体含义解说如下：

1）VF，Voltage of forward，正向电压：正向导通时肖特基二极管两端的电压，选择肖特基二极管时尽量选择VF较小的肖特基二极管。

2）IF，Current of forward， 正向电流：表示在不引起热故障的情况下可以流过二极管的最大连续电流。

3）VR，Voltage of reverse，反向电压：是指肖特基二极管在反向偏压模式下能够承受而不击穿并导致短路的最大电压。

4）IR，Maximum reverse current，最大反向电流：指在肖特基二极管两端加入反向电压时，流过肖特基二极管的电流，肖特基二极管反向漏电流较大，尽量选择IR较小的肖特基二极管。

DSS110和DSS110-Q肖特基二极管有什么区别？

有客户问，同样是1A正向电流、压降0.85V、反向电压100V、SOD-123FL封装，东沃肖特基二极管DSS110和DSS110-Q有什么区别呢？查阅东沃电子“SBD-DSS12 Thru DSS120 (SOD-123FL) Datasheet”和“SBD-DSS12-Q Thru DSS110-Q (SOD-123FL) Datasheet”产品规格书可知：

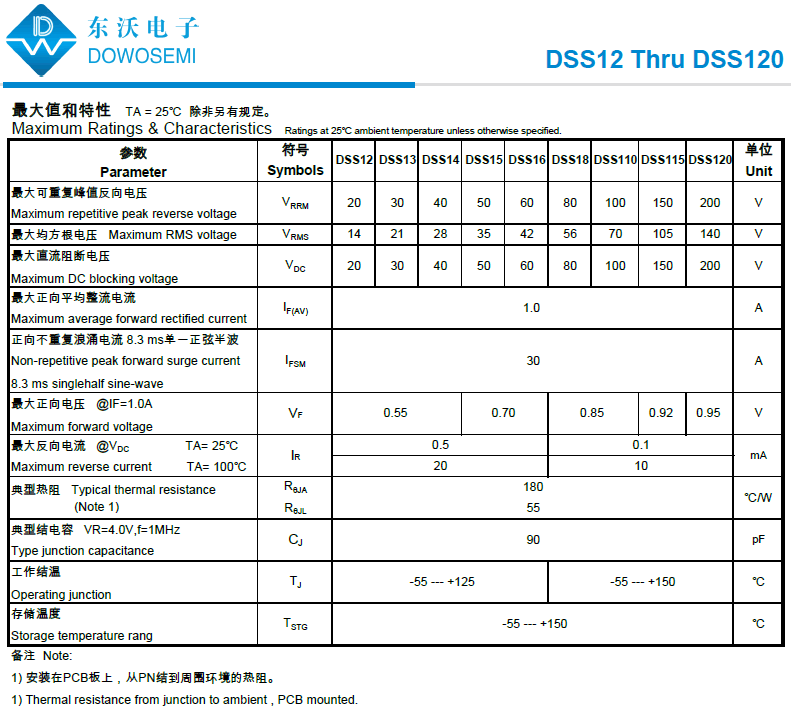

1）东沃DSS110二极管参数：

·最大可重复峰值反向电压：100V

·最大正向平均整流电流：1.0A

·最大正向电压 @IF=1.0A：0.85V

·漏电流：0.1mA

·典型结电容：90pF

·封装形式：SOD-123FL

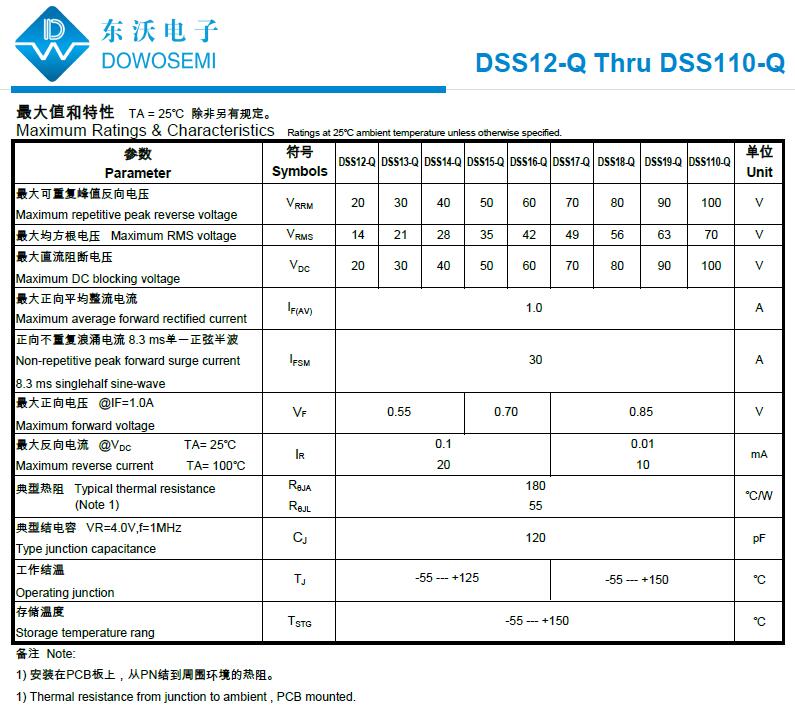

2）东沃DSS110-Q二极管参数：

·最大可重复峰值反向电压：100V

·最大正向平均整流电流：1.0A

·最大正向电压 @IF=1.0A：0.85V

·漏电流：0.01mA

·典型结电容：120pF

·封装形式：SOD-123FL

·高可靠性等级：符合AEC-Q101标准

由此可知，东沃DSS110和DSS110-Q最大的区别是后者是车规级肖特基二极管，品质更加可靠稳定，漏电流小，是一款成熟的肖特基二极管。具体选型应用，需要根据项目需求来定夺。关于正向电流1A肖特基二极管相关知识就分享到这儿，想了解其他具体型号参数信息详见东沃电子肖特基二极管产品库。东沃电子自主研发、生产、销售的肖特基二极管品质卓越、现货库存、厂家价格、免费选型、免费样品！
