电子元器件，里面长什么样？

天天都在用电子元器件，里面长什么样？想看看吗？今天蜗牛兄带大家看看电子元器件不为人熟知的内部结构，以下是这些元器件经过切割研磨后的横截面照片：

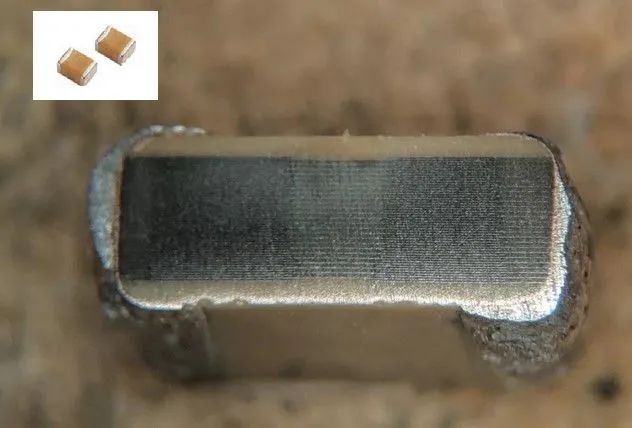

01 表贴电容

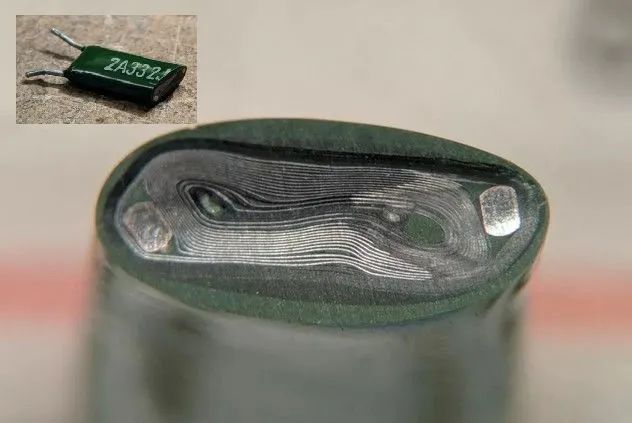

02 薄膜电容

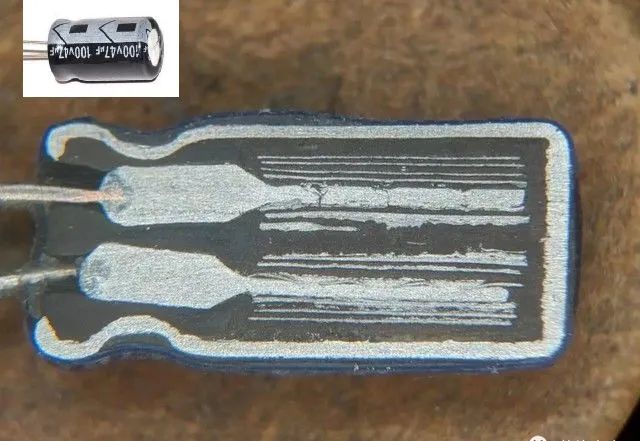

03 电解电容

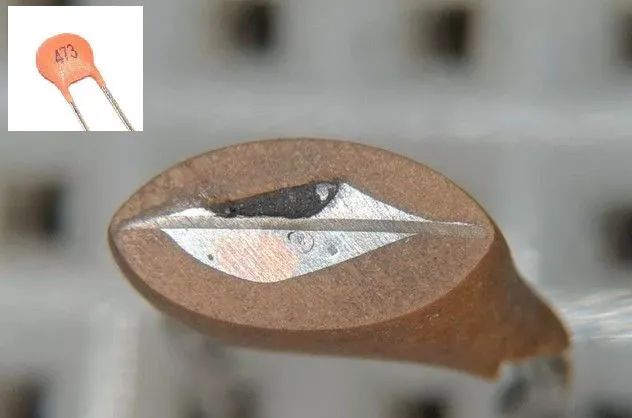

04 瓷片电容

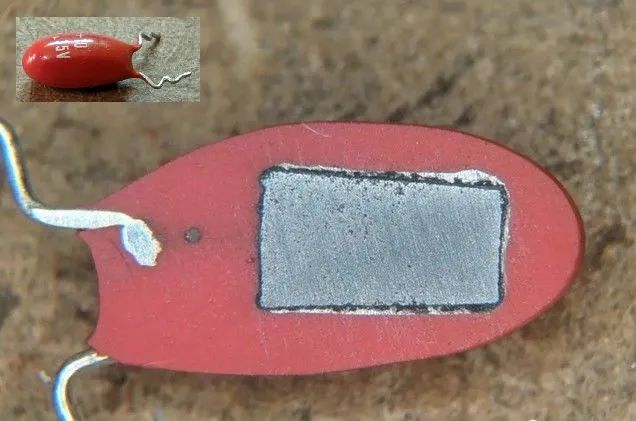

05 钽电容

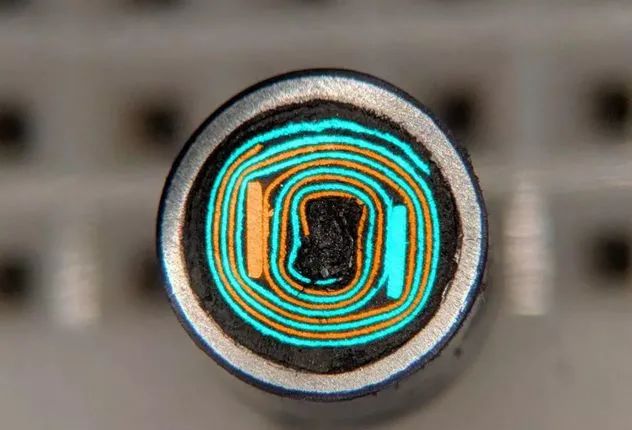

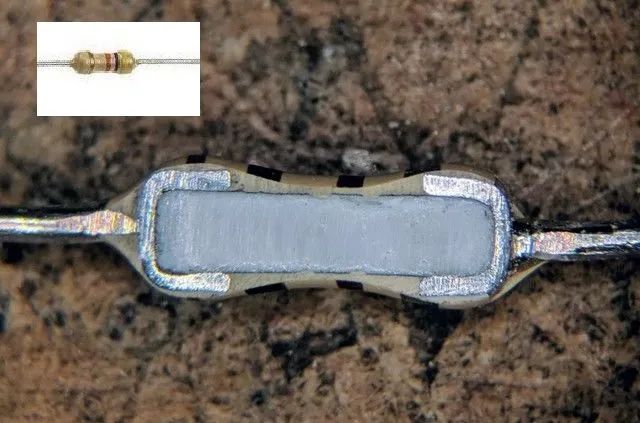

06 金属膜电阻

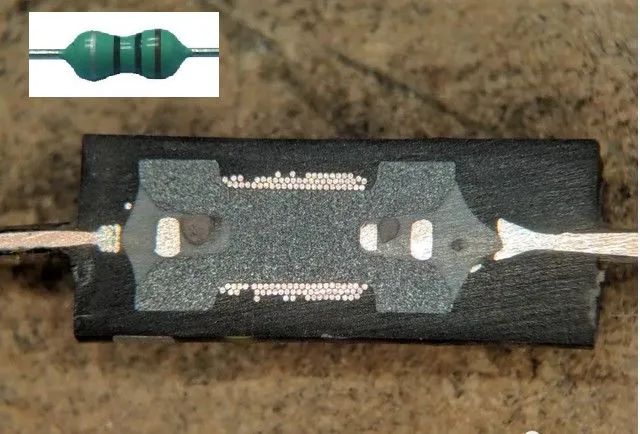

07 淡粉电阻

08 色环电感

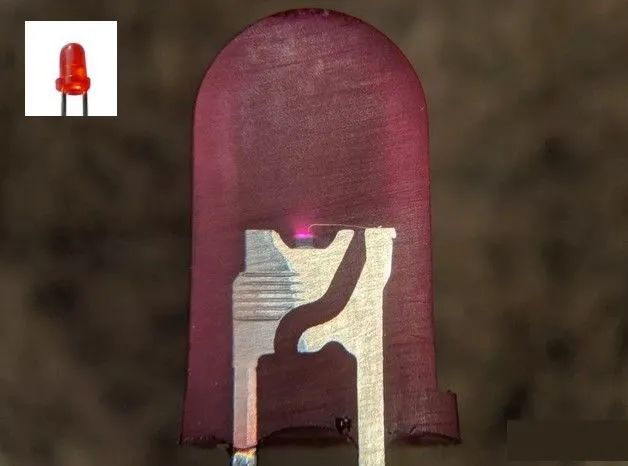

09 LED

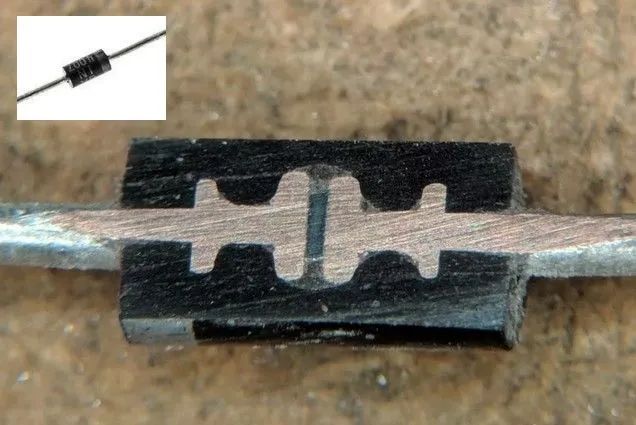

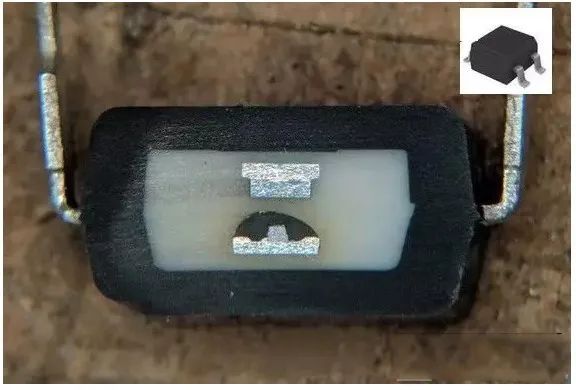

010 二极管

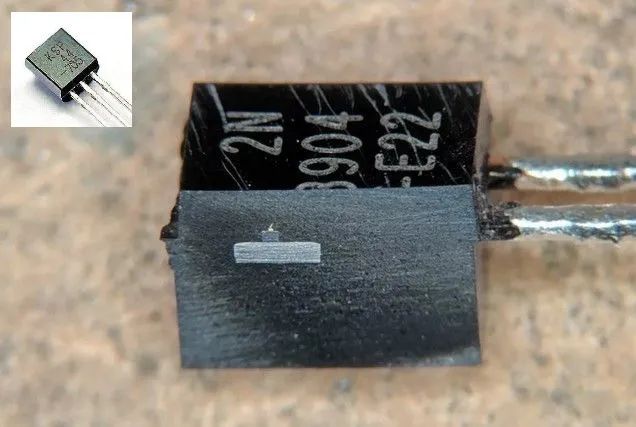

011 三极管

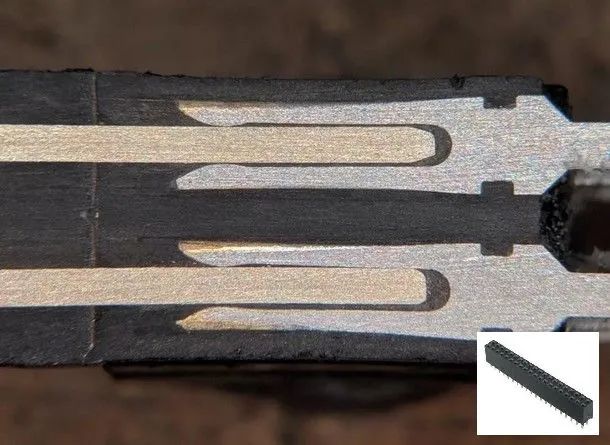

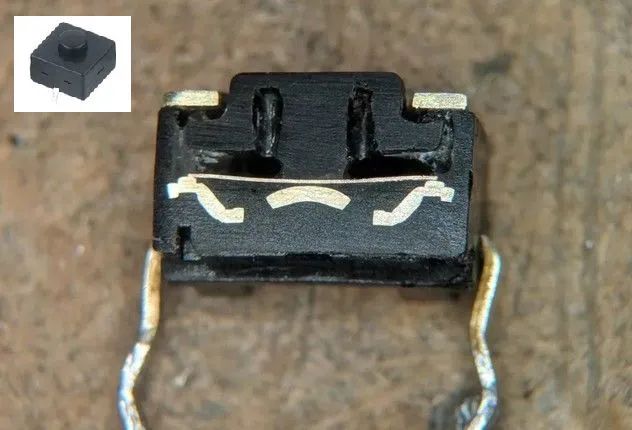

012 按钮

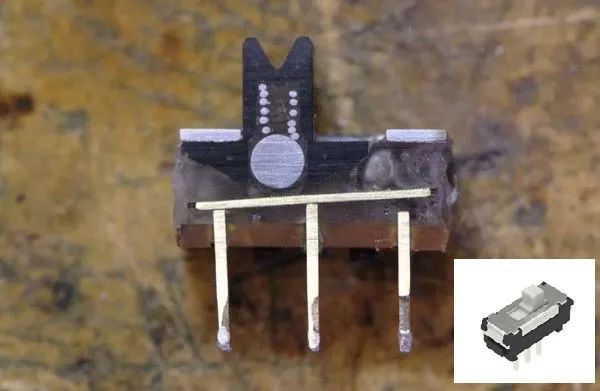

013 滑动单刀双掷开关

014 双排插针

015 干簧管继电器

016 DB9接头

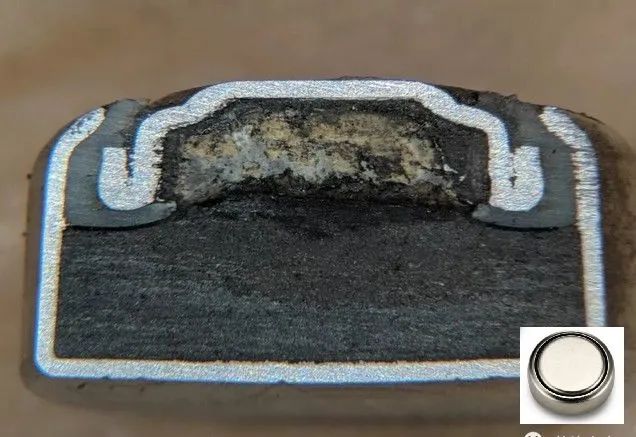

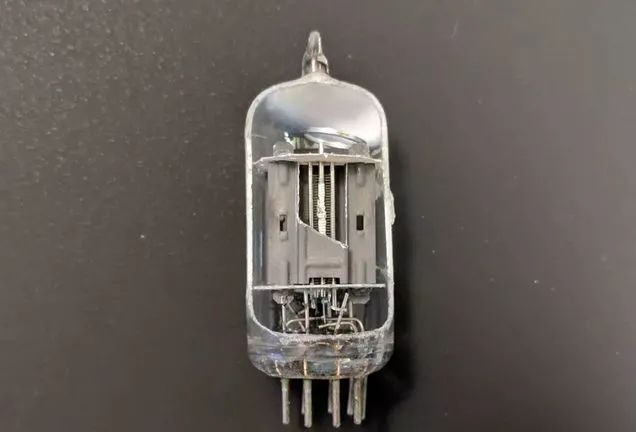

017 电子管

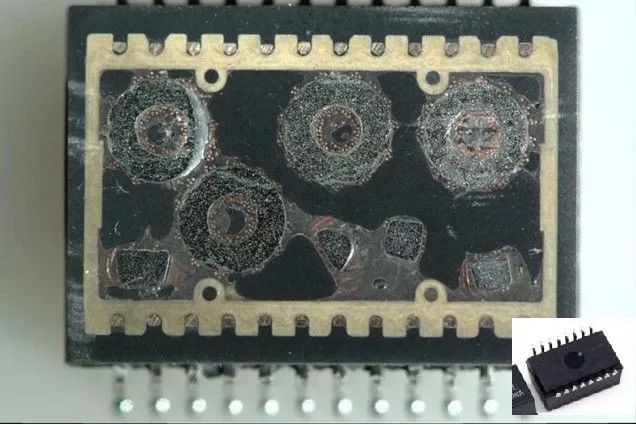

018 网络变压器

019 纽扣电池

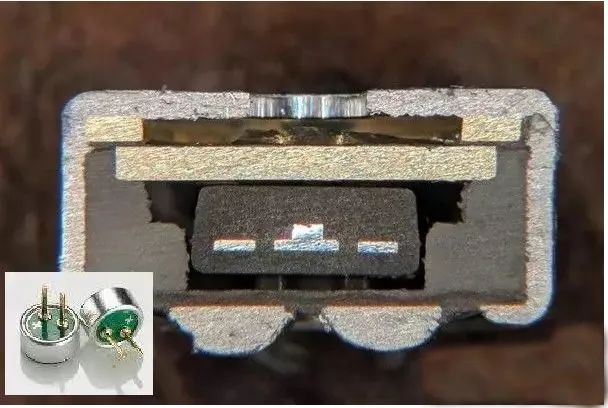

020 驻极体MIC

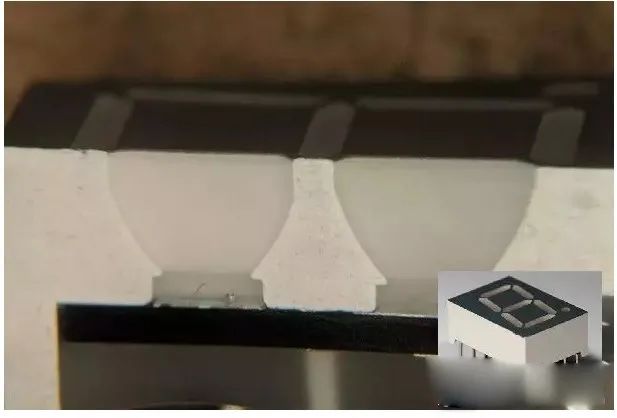

021 七段数码管

022 光耦

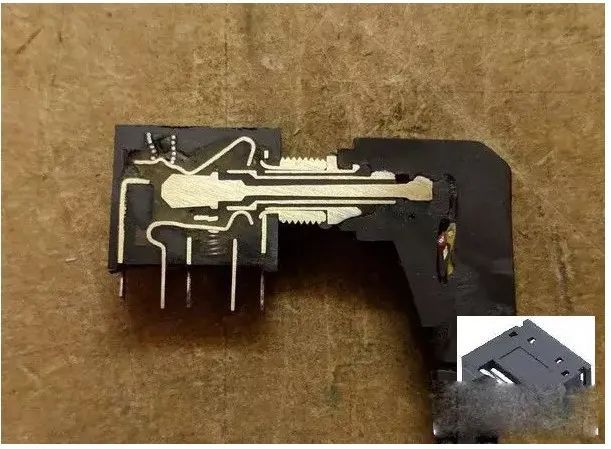

023 耳机接头

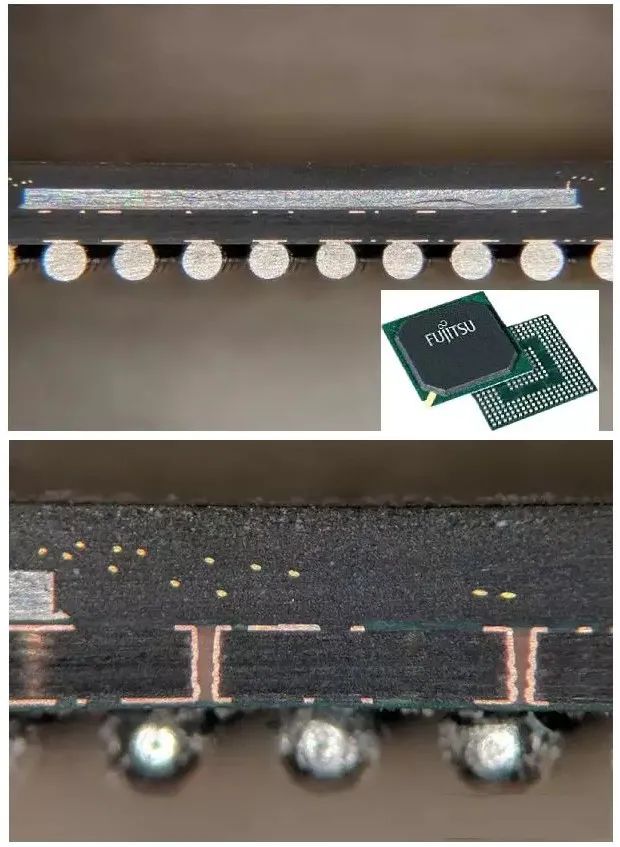

024 BGA封装

制作上述元器件的横截面，一般需要经过以下步骤：

【1】将元器件使用环氧树脂抽真空浸泡进行固定；

【2】使用研磨或者切割去掉元器件表层部分；

【3】对剩余部分进行抛光，显示清晰的截面图像；

【4】在放大镜或者显微镜下进行拍照观察。

编辑：黄飞
