双通道10位ADC SC1205可用于I/Q解调系统，兼容AD92

无线通信是现在应用最为广泛的通信技术之一，其核心是把要传输的数据调制在载波上发射出去，载波状态的变化承载了不同的信息。IQ调制/解调混频器是一种电路或设备，用于将基带信号调制到射频(RF)频段，并将射频信号解调回基带信号。它通常用于数字通信系统中，如无线通信、雷达和卫星通信等。本文推荐使用芯炽SC1205模数转换器用于I/Q解调系统中。

SC1205模数转换器应用介绍：

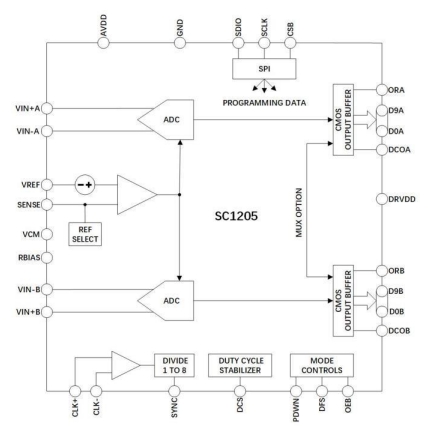

1、SC1205是一款单芯片、双通道、10位、模数转换器，采样频率有20MSPS/40MSPS/65MSPS/80MSPS等规格可选，并采用1.8V电源供电，内置高性能采样保持电路和片内基准电压源。

2、SC1205采用的是多级差分流水线架构，内置输出纠错逻辑，在80MSPS 数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

3、SC1205内置多种功能特性，能够使器件的灵活性达到最佳、系统成本最低，例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口（SPI）输入的用户自定义测试码。

4、SC1205支持1.8V和3.3V两种CMOS电平，输出数据可以在单条输出总线上多路复用。并采用符合RoHS标准的64引脚的QFN封装。

SC1205主要性能参数：

•1.8V电源供电

•1.8V至3.3V输出电源

•低功耗:每个通道29mW(20MSPS);每个通道59mW(80MSPS)

•信噪比(SNR):61.6dBFS(30.5MHz输入);60.7dBFS(200MHz输入)

•无杂散动态范围(SFDR):79dBc(30.5MHz输入);71dBc(200MHz输入)

•微分非线性:0.11LSB(典型值)

•片内基准电压源和采样保持电路

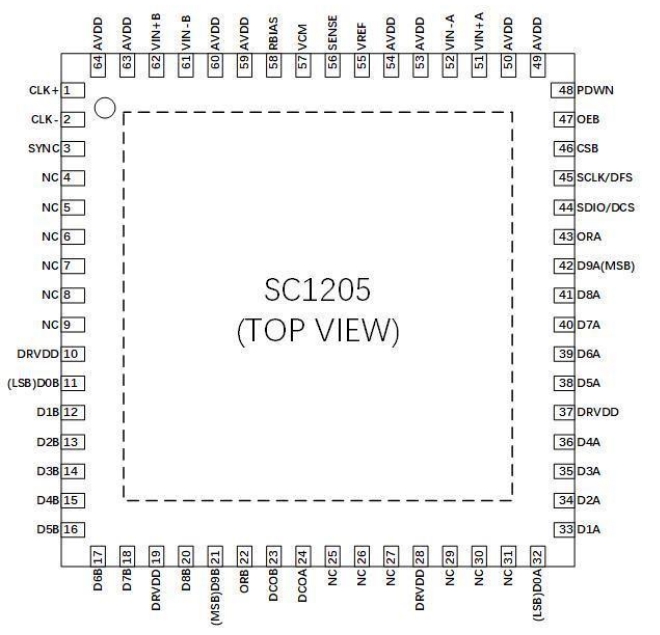

•采用QFN-64封装9mmx9mm
