核芯互联发布高速高精度ADC CL3492

CL3492是一颗流水线架构的高速高精度ADC，内部有两个AD转换核心，可以支持双通道同步采样，具有高输入带宽、高采样速率、高线性度、高信噪比、低功耗、小型封装等特点。

CL3492是一颗流水线架构的高速高精度ADC，内部有两个AD转换核心，可以支持双通道同步采样，具有高输入带宽、高采样速率、高线性度、高信噪比、低功耗、小型封装等特点。

广告

CL3492****特点

1. 双通道同步采样
2. 支持1.8Vpp, 2.16Vpp输入范围
3. 1.4GHz全功率模拟输入范围
4. SFDR = 93 dB, SNR = 66 dBFS @ fin = 150MHz, 1.8Vpp；SFDR = 83.5dB，SNR = 65.1dBFS @ fin = 305MHz, 1.8Vpp；
5. LVDS输出接口，每通道ADC功耗500mW；
6. 0.975 V, 1.8 V, and 2.5 V供电电压；

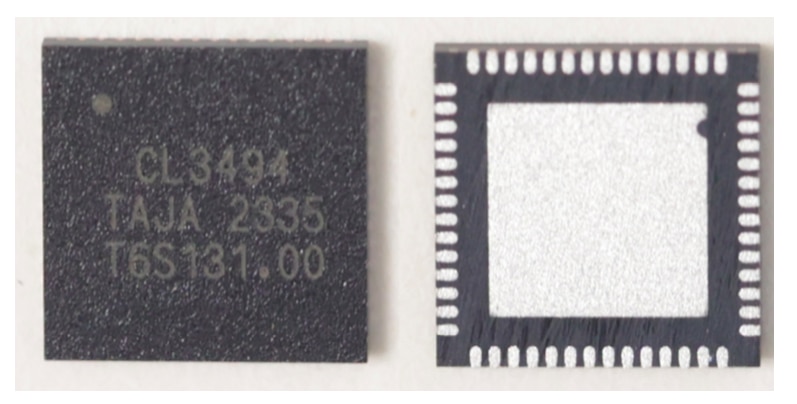

7. 采用6X6的QFN56超小型封装；

CL3492典型性能

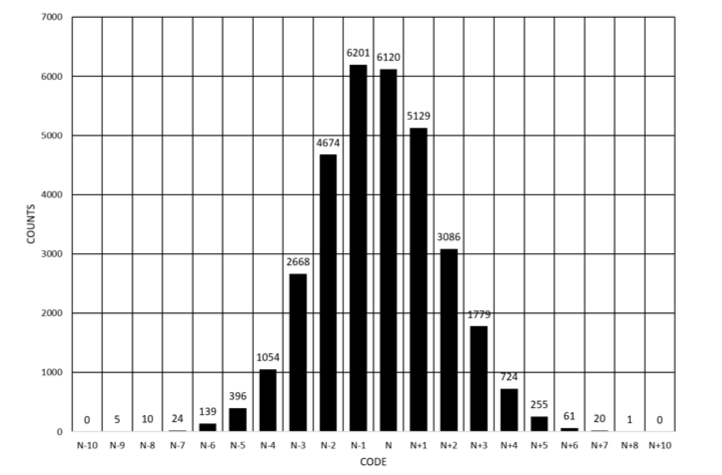

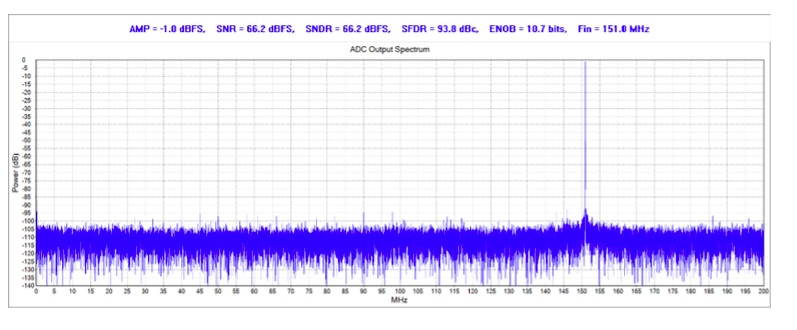

T J =50℃(T A =25℃),AVDD1=0.975V,AVDD2=1.8V,AVDD3=2.5V,DVDD=0.975V,DRVDD=1.8V, Vpp=1.8V,时钟1分频，fs=500M, fin=150MHz, Ain=-1dBFS

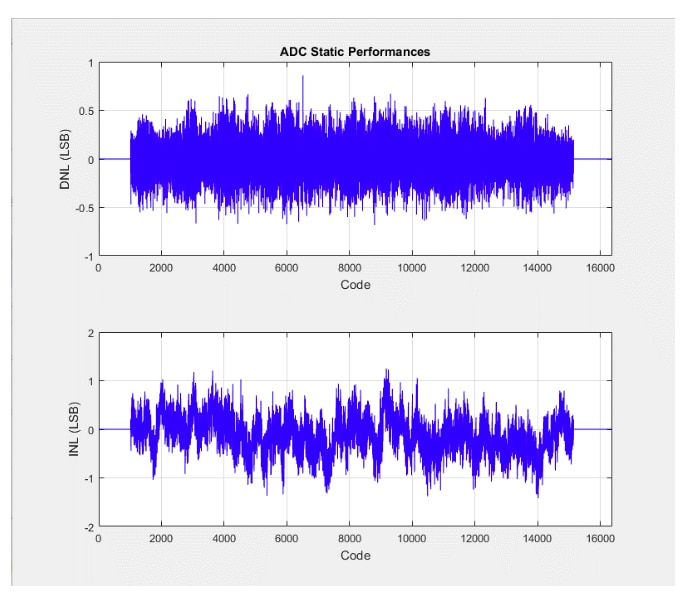

T J =50℃(T A =25℃),AVDD1=0.975V,AVDD2=1.8V,AVDD3=2.5V,DVDD=0.975V,DRVDD=1.8V, Vpp=1.8V

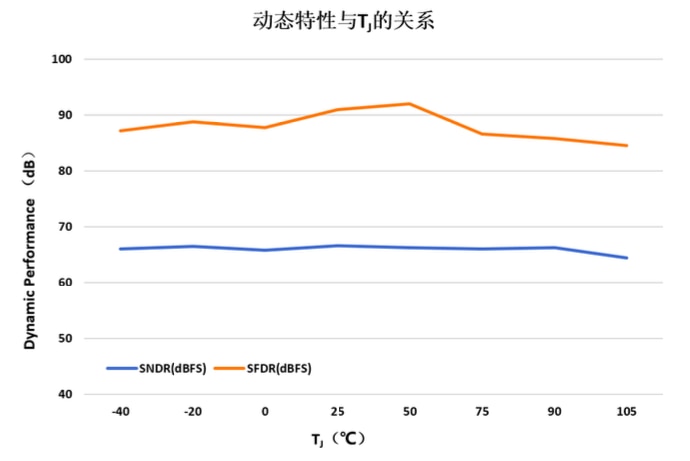

T J =50℃(T A =25℃),AVDD1=0.975V,AVDD2=1.8V,AVDD3=2.5V,DVDD=0.975V,DRVDD=1.8V, Vpp=1.8V，时钟1分频，fs=500M, fin=150MHz, Ain=-1dBFS。动态性能与结温的关系

T J =50℃(T A =25℃),AVDD1=0.975V,AVDD2=1.8V,AVDD3=2.5V,DVDD=0.975V,DRVDD=1.8V, Vpp=1.8V,时钟1分频，fs=500M, Ain=0V

T J =50℃(T A =25℃),AVDD1=0.975V,AVDD2=1.8V,AVDD3=2.5V,DVDD=0.975V,DRVDD=1.8V,Vpp=1.8V,时钟1分频，fs=500M，fin=150M。温度范围-40℃到105℃结温。
