高压放大器在声波谐振电小天线收发测试系统中

实验名称:

高压放大器在声波谐振电小天线收发测试系统中的应用

研究方向:

信号传输

测试目的:

为了深入理解声波谐振电小天线基本原理并验证其可行性，本课题从磁电复合材料的材料选择和结构设计等角度出发，开展了kHz、MHz和GHz下工作的声波谐振电小天线理论模型研究，并实验制备了电小天线样品，通过性能测试，证实了方案的可行性。

测试设备:

ATA-2031高压放大器、信号发生器、示波器、高斯计、计算机等。

实验过程:

信号发生器产生交流信号施加在调制线圈上得到一个交变的磁场，将此交变磁场信号作为样品输入信号。在磁电复合材料获得这个交变磁场的同时，外加一个直流的扫描磁场，而这个扫描磁场大小由直流电源控制，由高斯计测量反馈，能较精确的控制扫描磁场的大小和变化。

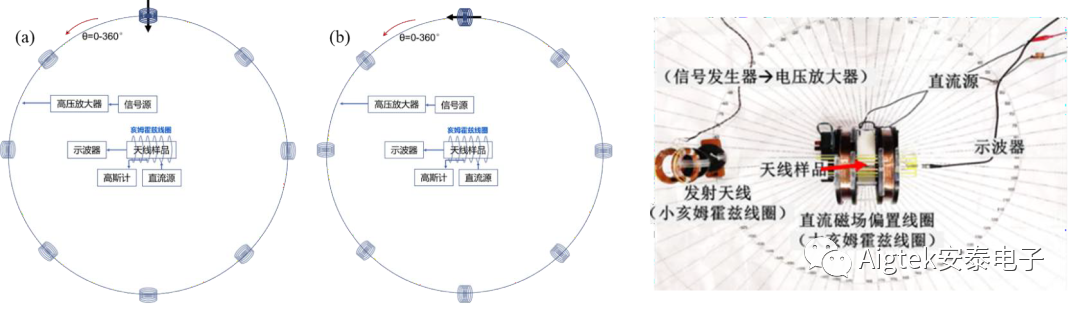

声波谐振电小天线的发射性能测试模型图和实物图如上图所示。

实验结果:

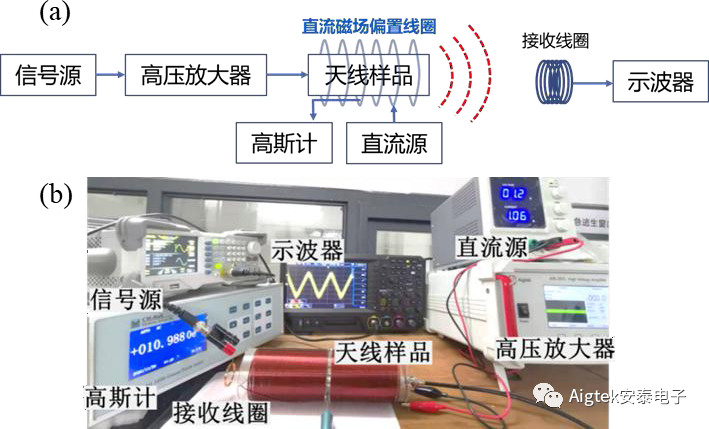

设计和搭建了声波谐振电小天线近场方向图测试系统，声波谐振电小天线发射近场方向图的测试模型图和实物图如图所示。选用的设备与天线接收性能测试系统一致。

实验中所用到的功率放大器ATA-2031指标参数：
