这些功率放大器操作中的常见问题，你都知道吗

相信很多刚入手功率放大器的工程师们都会有这样的疑惑：就比如：

功率放大器该如何进行连接操作？

功率放大器连接好后，参数如何进行设置？

功率放大器在使用过程中有哪些注意事项？

别担心，今天就带大家分仪器连接、仪器参数设置、仪器使用中注意事项三大板块，来具体讲解一下关于Aigtek安泰电子功率放大器的使用方法。

01仪器连接

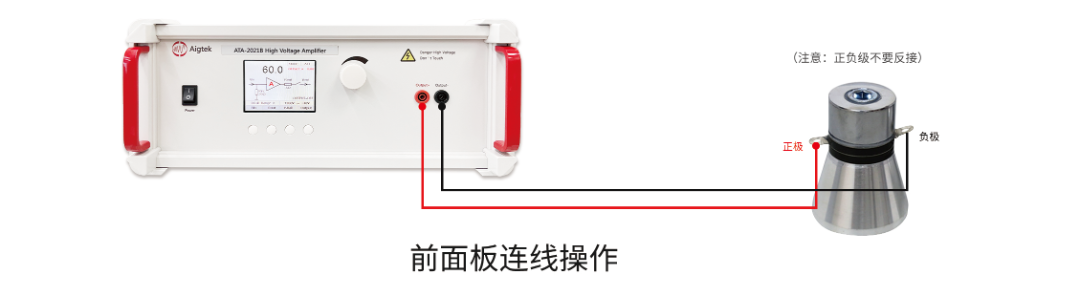

仪器前面板的香蕉插座输出口，连接被测负载

(8000系列为N型输出口/1000系列为BNC输出口/7000系列为SHV高压输出口）

1.函数发生器的信号输出口连接功率放大器后面板的信号输入口

2.功率放大器后面板的电压监测口/电流监测口，连接示波器

02仪器参数设置的注意事项

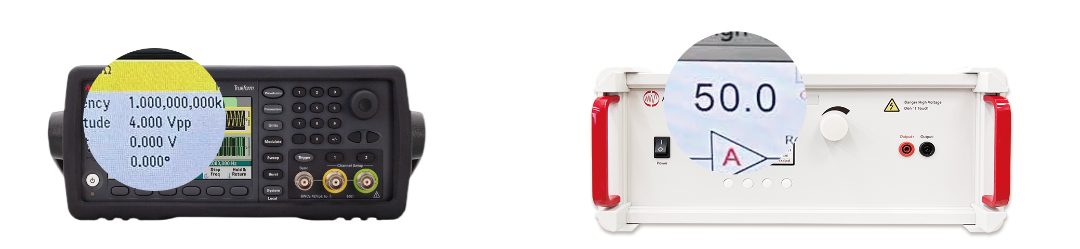

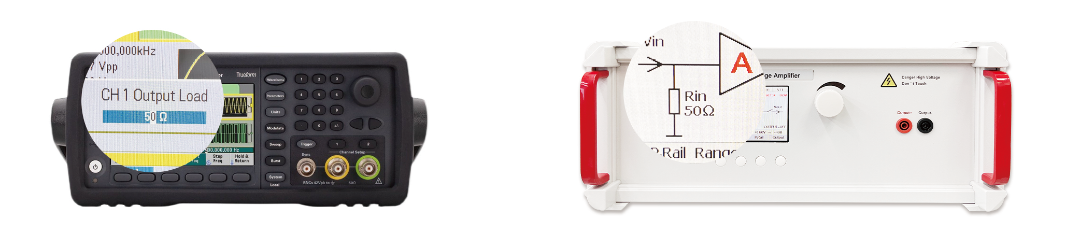

1.函数发生器的输出阻抗与功率放大器的输入电阻匹配

（函数发生器50Ω则匹配功放50Ω，函数发生器Hi-Z则匹配功放的高阻抗挡位）

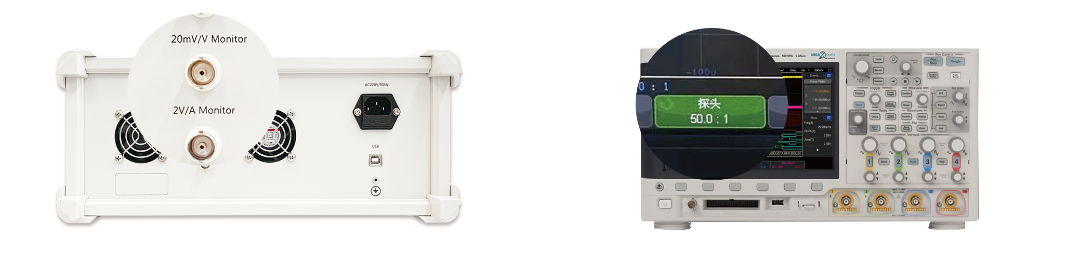

2.功率放大器的电压监测口/电流监测口衰减比例与示波器的探头比匹配

（如20mv/v的电压监测口则输出电压衰减了50倍，则需要设置示波器探头为50:1）

3.测试中，使用电压一定要在功放的最大输出电压范围内

（函数发生器输出电压 X 功放的放大倍数 ≤ 功放的最大输出电压）

03仪器使用中注意事项

1.测试负载的阻抗要大于功率放大器的负载上限值

2.如果测试负载的阻抗不明确，请将功率放大器的倍数由小到大输出，防止输出电流过大导致仪器出现损坏及其它现象。

（仪器屏幕出现overload，则为过流保护）

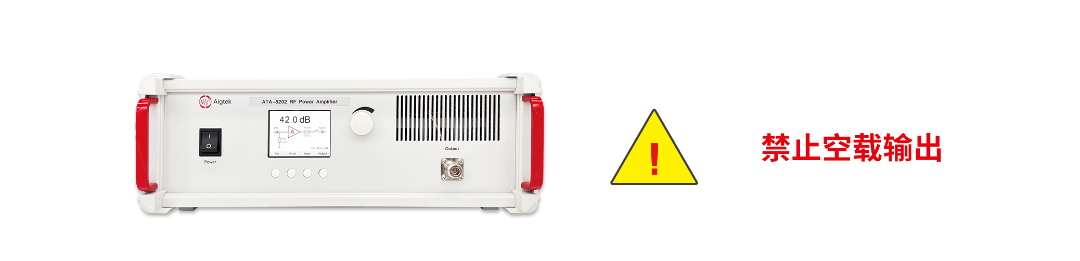

3.对于带宽中起始频率不从DC开始的功率放大器，禁止空载输出。

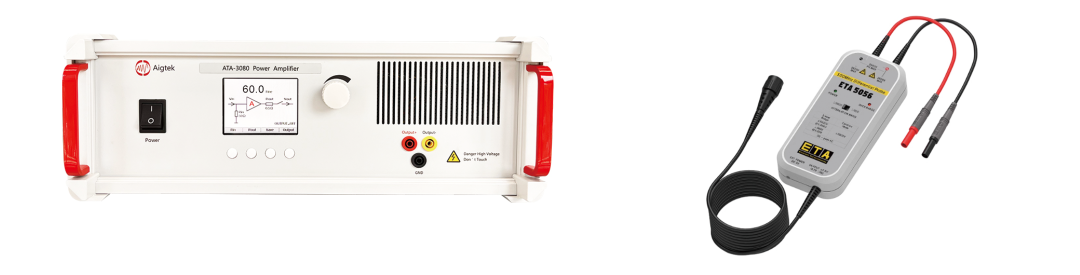

4.测量差分信号，请使用差分探头

（禁止用普通的示波器探头测量差分信号，红色和黄色接口同时输出为差分信号）
