一款测试正负电平的电路

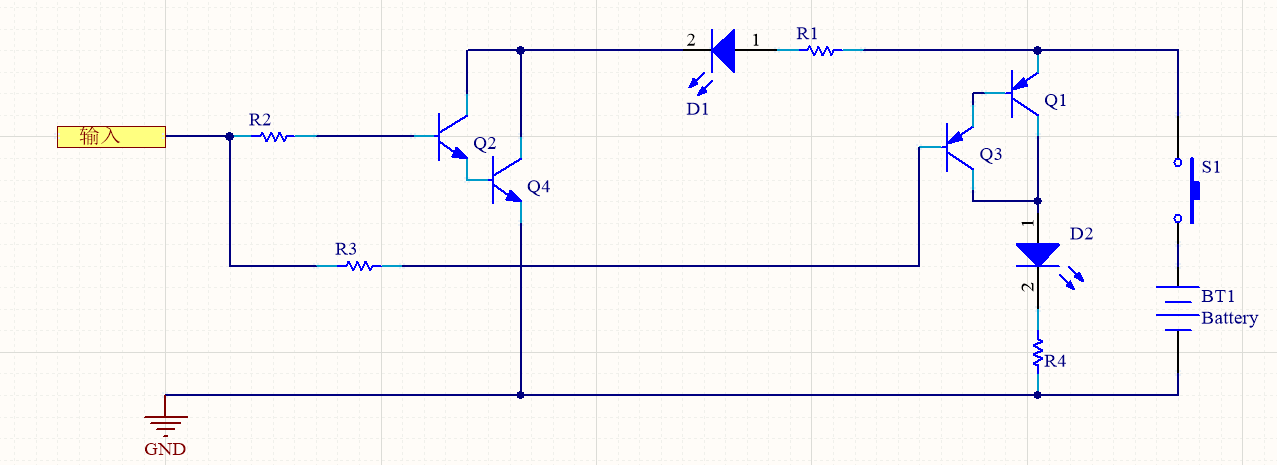

下面这个电路原理图是为了实现测试正负电平而设计的一款电路。

它的测试逻辑现象非常简单易懂，就是这个电平测试电路控制的是一个红色发光二极管和一个绿色的发光二极管，当我们用来测试电平时，端口如果输出的是正电平的时候，那么这个时候，我们电路中的红色发光二极管R1就会被点亮；端口如果输出的是负电平的时候，我们电路中的绿色发光二极管D2就会被点亮。

这样就很明了的判断出正负逻辑电平了。

这个逻辑测试电路的主要组成有下面几个部分：

1.正电平逻辑测试：它由电阻R1和R2,红色发光二极管D1，三极管Q2和Q4构成。

2.负电平逻辑测试：它由电阻R3和R4，绿色发光二极管D2,三极管Q1和Q3构成。

3.电源：3V的直流电源BT1和一个按钮开关S1。

下面和大家一起分析这个电路的具体工作原理：

正电平测试

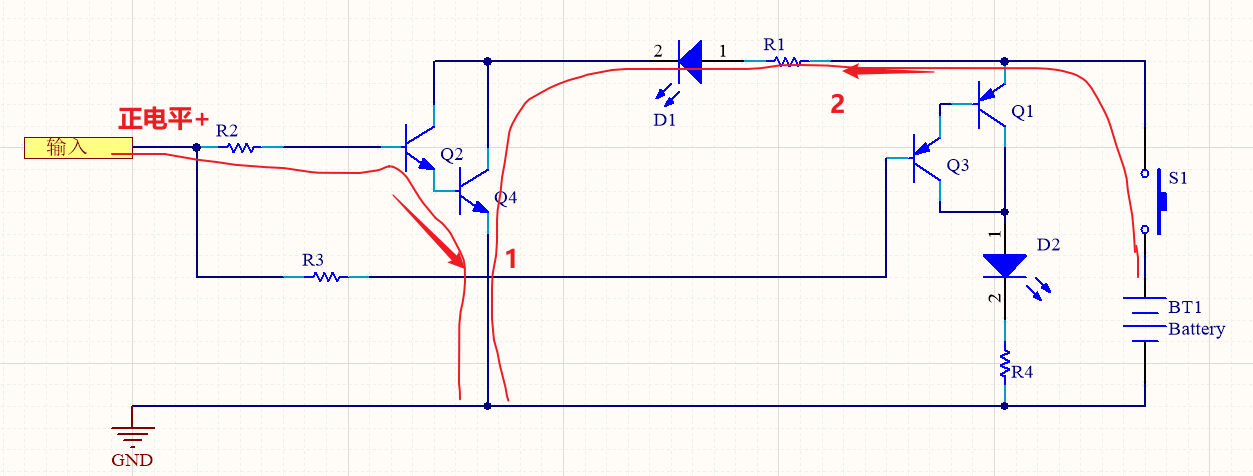

当我们按下按钮开关S1之后，这个电平逻辑测试电路开始工作，当输入正电平时，如图中红色标注1，NPON型复合三极管Q2和Q4基极得到正偏置电压而导通，当两个三极管导通以后，紧接着发生第二步，如图中红色标注2，红色发光二极管D1的阴极就会被拉地而导通发光。

同时测试由于复合三极管Q1和Q3的基极偏置电压为正，因此截止不会导通，因而绿色发光二极管D2不导通不发光。

负电平测试

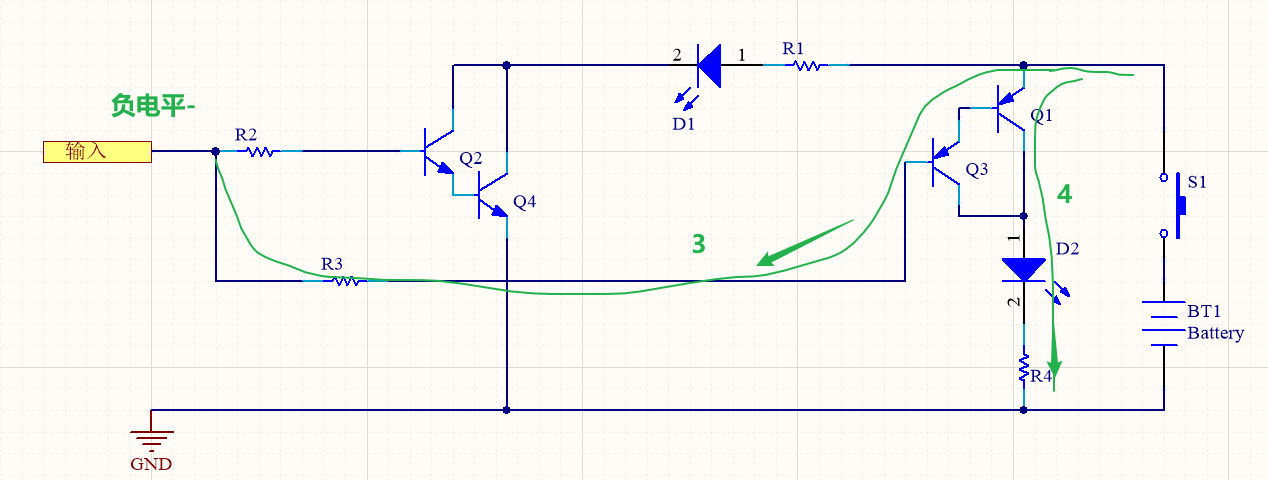

这个情况刚好和上面的情况相反，首先启动电路，按下按钮开关，电平逻辑测试电路开始工作，这个时候当我们输入一个负电平时，如图中的绿色标注3，PNP型复合三极管Q1和Q3的基极得到负偏置电压而导通，紧接着就会发生第二步，如图中的绿色标注4，绿色发光二极管D2就会导通而发出绿光。

而此时NPN型复合三极管Q2和Q4的基极偏置电压因为是负电压因此截止不导通，进而红色发光二极管D1也就不会点亮。
