介绍三种恒流电路的原理图

作为硬件研发工程师，对恒流电路的了解应该是必要的。在本文中，我们将介绍三种恒流电路的原理图。

恒流电路是电子电路中一种能够保持输出电流恒定的电路。这种电路对于各种应用都非常有用，例如LED驱动、仪表测量和电池充电等。

第一种

三极管的恒流电路，主要是利用Q2三极管的基极导通电压为0.6~0.7V的特性来实现的。当三极管Q2导通时，三极管Q1的基极电压被拉低，导致三极管Q1截止，因此负载R1不能工作。当Q2三极管导通时，Q1三极管截止，因此负载R1没有工作。

负载R1流过的电流等于R6电阻的电流，而R6电阻的电流等于R6电阻两端的0.6~0.7V电压除以R6电阻阻值（固定不变）。因此，即使R1负载的电源端VCC电压是可变的，流过R1负载的电流也能保持恒定不变，达到恒流的电路效果。

第二种

运放的恒流电路主要是利用运放的“电压跟随特性”，即运放的两个输入引脚Pin3与Pin2之间的电压相等的特点来实现的。

当在电阻R4上输入稳定的电源电压Vin时，电阻R7两端的电压也为Vin，因此无论外界电路如何变化，流过R7电阻的电流是不变的。

根据欧姆定律，电流等于电压除以电阻，因此流过R7电阻的电流为：Vin / R7，由于R7两端的电压始终为Vin，因此无论外界电路如何变化，流过R7电阻的电流始终保持不变。类似于三极管恒流电路的原理，R2负载的电流也等于R7电阻的电流。

因此，即使R2负载的电源为可变电压电源，R2负载的电流也能够保持固定不变，实现恒流的效果。这是由于运放的电压跟随特性使得电阻R7两端的电压始终为Vin，所以流过R7电阻的电流也保持不变，从而保证了恒流的效果。

除了使用三极管和运放设计的恒流电路，这里介绍另一种恒流电路设计方案，主要是利用稳压二极管的稳压特性。

稳压二极管是一种具有稳压特性的半导体器件，它能够将输入电压稳定在其规定范围内，并输出恒定的电压。在恒流电路中，我们可以利用稳压二极管的这一特性来实现恒流控制。

第三种

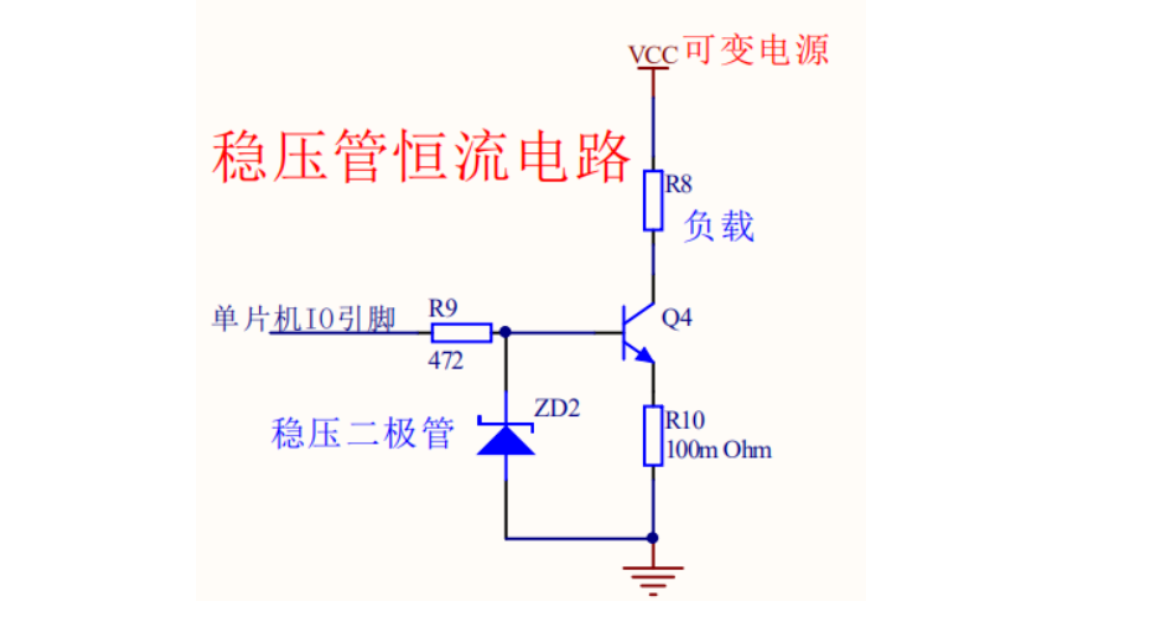

上图的稳压二极管ZD2的恒流电路中，三极管Q4的基极电压被稳压二极管ZD2的工作稳定电压Uzd所限制。

所以，电阻R10的电压等于稳压二极管电压Uzd减去三极管基极与发射级的导通压降0.7V，即U=Uzd-0.7保持恒定不变。

进而得出，无论电源VCC如何变化，流过电阻R10的电流都是固定不变的，便保证了负载R8的电流保持不变，实现了恒流的效果。
