滤波器设计工具的使用方法

大家好，我是24c01

在高频应用(>1MHz)时，滤波器一般都由无源元件构成，比如电感L、电阻R和电容C。因此，这些滤波器称为LRC滤波器。但是，在较低的频率区（1Hz~1MHz)，电感值就变得很大，因此电感自身就变得很笨重，这就会增加生产成本。在这些情况下，有源滤波器就变得很重要。有源滤波器是一些把运放用做有源器件的电路，并结合使用一些电阻和电容，用以在低频下提供LRC滤波器那样的滤波性能（摘自《运算放大器权威指南》)。

那么如何快速设计一个有源滤波器呢？本次介绍的是TI官网的一款在线滤波器设计工具的使用方法。

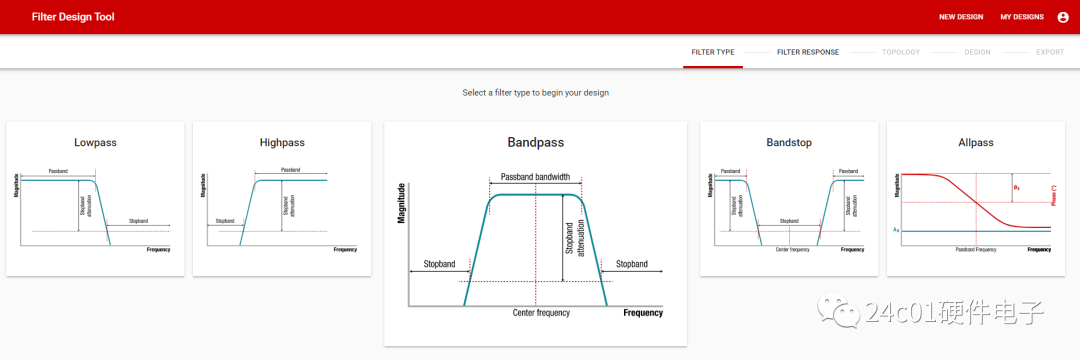

1.选择自己需要设计的滤波器类型，本次选择带通滤波器。

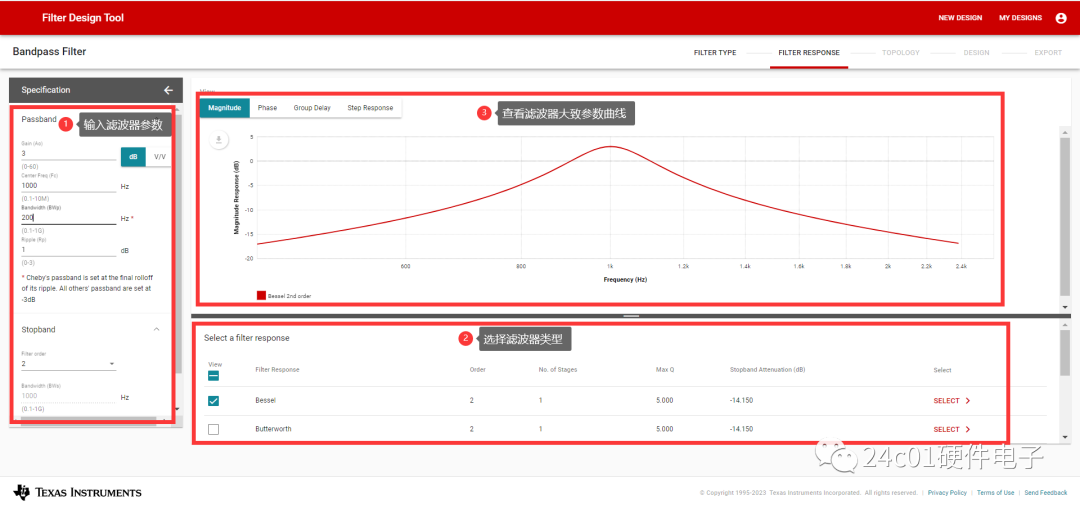

2.输入滤波器参数，例如：中心频点，增益，带宽，滤波器阶数；然后选择滤波器的类型，查看大致的滤波器参数曲线。

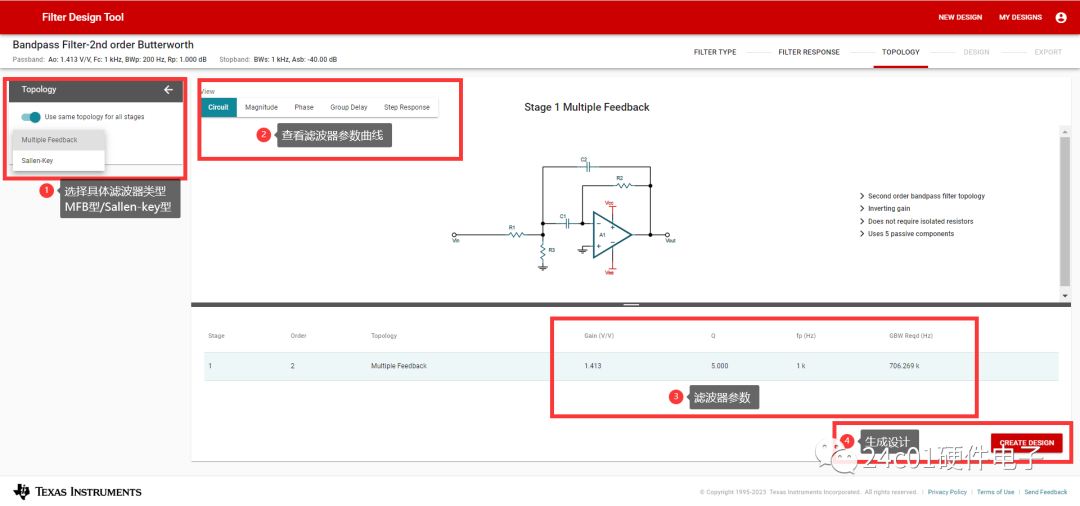

3.选择具体的滤波器类型，创建设计。

4.输入运算放大器的筛选条件，选择适合的运算放大器（例如供电电压，静态电流，输入失调电压等）。

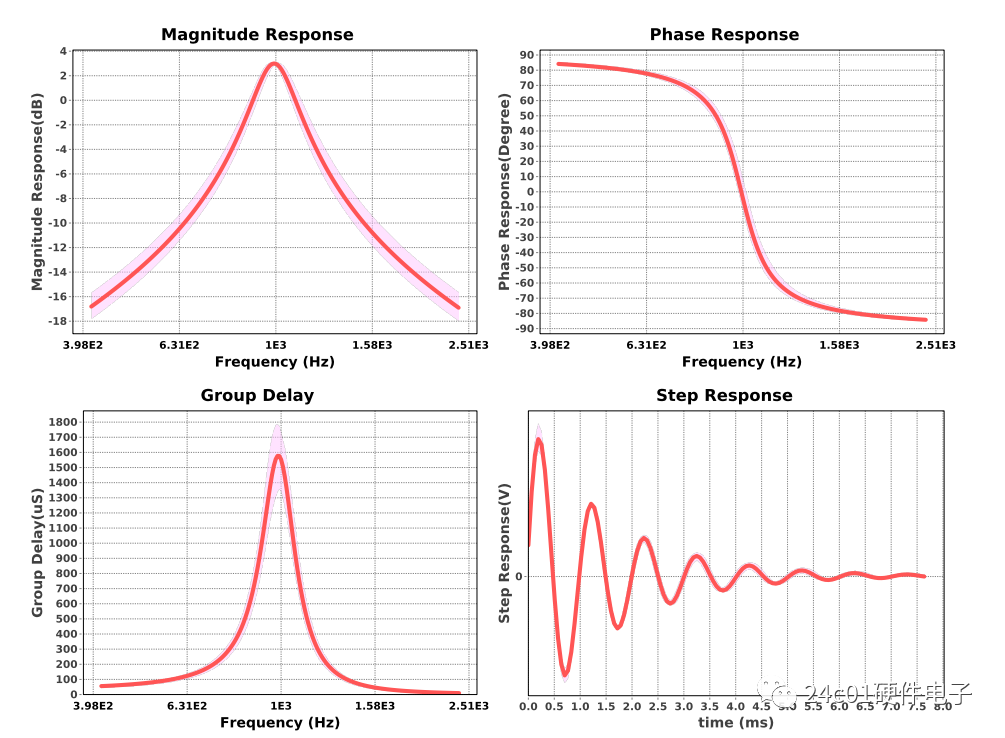

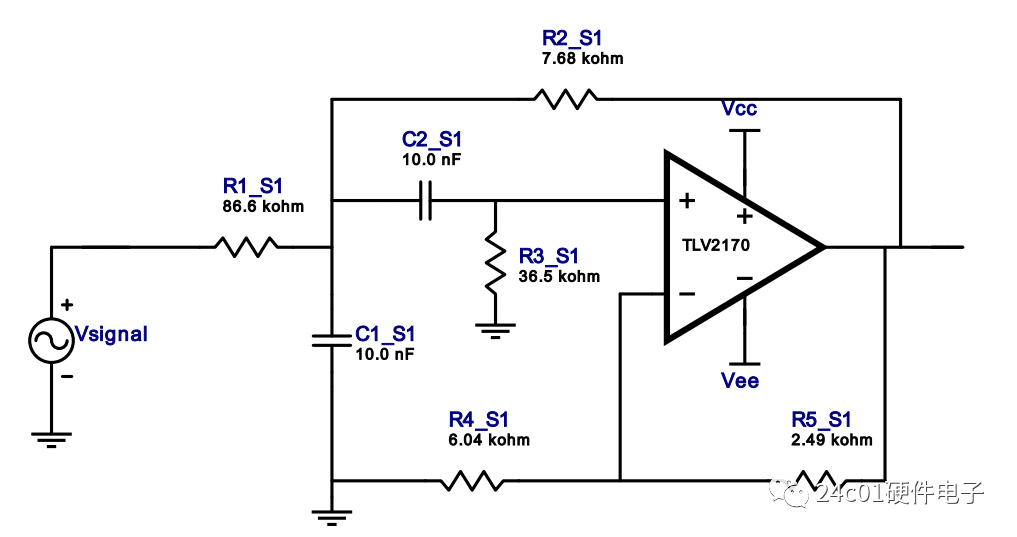

5.生成设计好的参数、电路图、BOM表以及滤波器的幅频特性、相频特性曲线等。

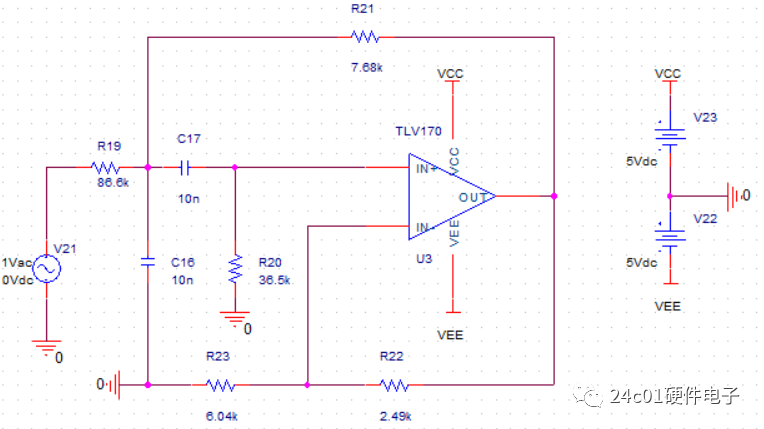

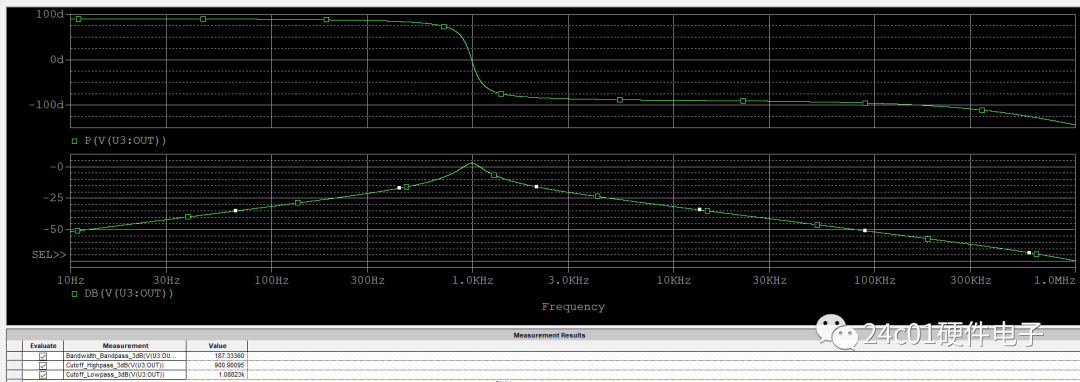

最后，使用PSpice仿真验证一下生成的电路，大致看一下幅频特性曲线和相频特性曲线，完成设计。
