基于FPGA和SC1462的高速预检仪表应用，可替代ADS

高速路超重预检是治理高速公路超载超限运输的重要组成部分，它的应用有利于保障高速公路运输安全，减少交通安全事故发生，路权不受侵害，延长公路使用寿命等。公路预检称重仪表是用于高速称重是目前最有效的方法，能实现高速情况下的动态重量采集，本文主要介绍FPGA和ADC SC1462（兼容ADS8509）在高速预检仪表中的应用。

AD芯片是称重仪表的核心部件，通过它将重量模拟信号转换成数字信号，传递给CPU处理之后，显示到LCD或LED上呈现给用户。在预检系统中，当汽车行驶速度非常快的情况下，要实现高速称重，AD采样的速度至少要达到1万次/s，SC1462是芯炽推出采用了先进CMOS结构的ADC，芯片内部有一个16位SAR A/D转换器，采样速率可以达到250kHz，还具备采样保持、参考、时钟以及串行数据接口等功能。

SC1462中的精密电阻器提供了±10V和0~5V等各种输入范围；可以实现在单个＋5V电源工作条件下，功耗低于100mW，另外数字电源兼容 3.3V~5.5V 供电。此外，SC1462 还可以输出同步脉冲以便与标准DSP处理器配合。

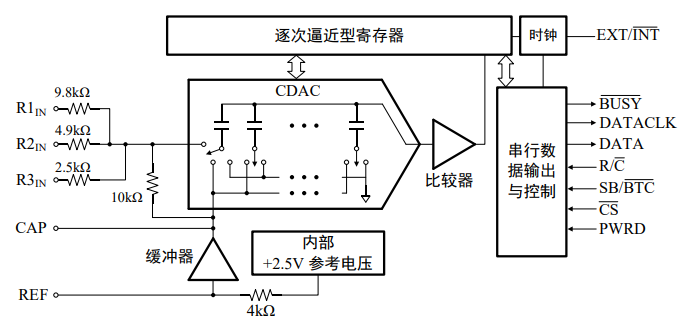

SC1462的特性及工作原理：

•采样速率最高可达250kHz

•多种输入范围：4V、5V、10V、±3.3V、±5V、±10V

•分辨率：16位，无丢码

•简化的DSP接口

•5V模拟电源

•使用内部或外部参考

•250KSPS时的典型功耗为70mW

•温度范围:-40°C~85°C
