Weiking灌封型小体积DC-DC变换器WK6028**S-30G简析

Weiking灌封型小体积DC-DC变换器 WK6028**S-30G

产品概述

该系列WK6028**S-30G型 DC-DC电源模块，内部采用高密度组装工艺方法并配合使用具有优异性能的导热胶灌封而成，是航空、航天等高可靠应用领域的理想选择。

模块额定输入电压为直流28V，允许的输入电压变化范围为16VDC～40VDC，输出电压分别为5V、12V、15V、24V。输出功率均为30W。

采用高频（约420kHz）固定频率开关技术，内置软启动电路可以减小模块的启动电流。模块具有输出短路保护功能。

产品的设计与制造符合SJ 20668 《微电路模块总规范》、Q/WK 20645《微电路模块WK602805S-30G、WK602812S-30G、WK602815S-30G、WK602824S-30G型电源模块详细规范》的要求。

极限参数

·输入电压： 50V/50ms

·工作温度(壳温): -55℃～+105℃

·存储温度范围: -55℃～+125℃

·焊接温度(焊接时间10S)：300℃

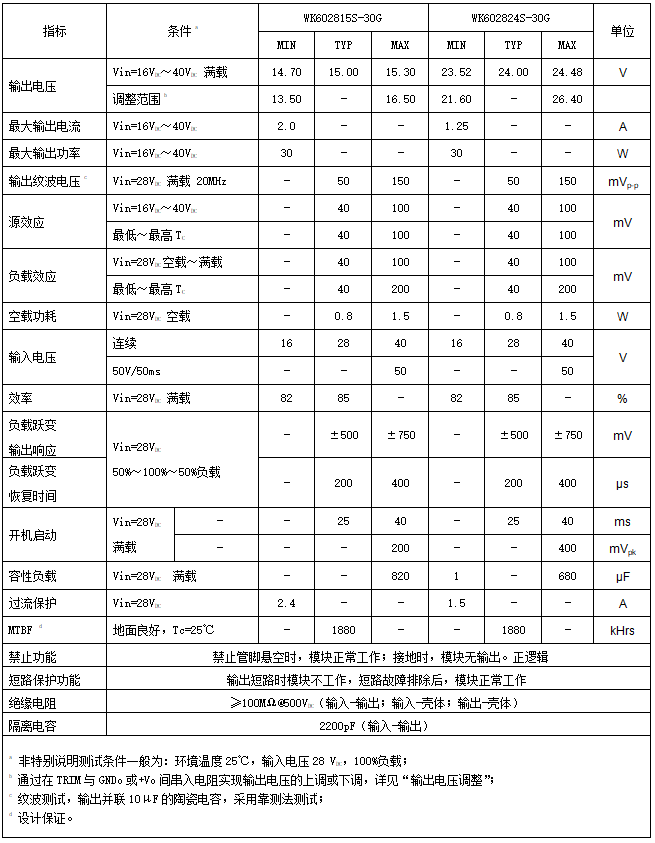

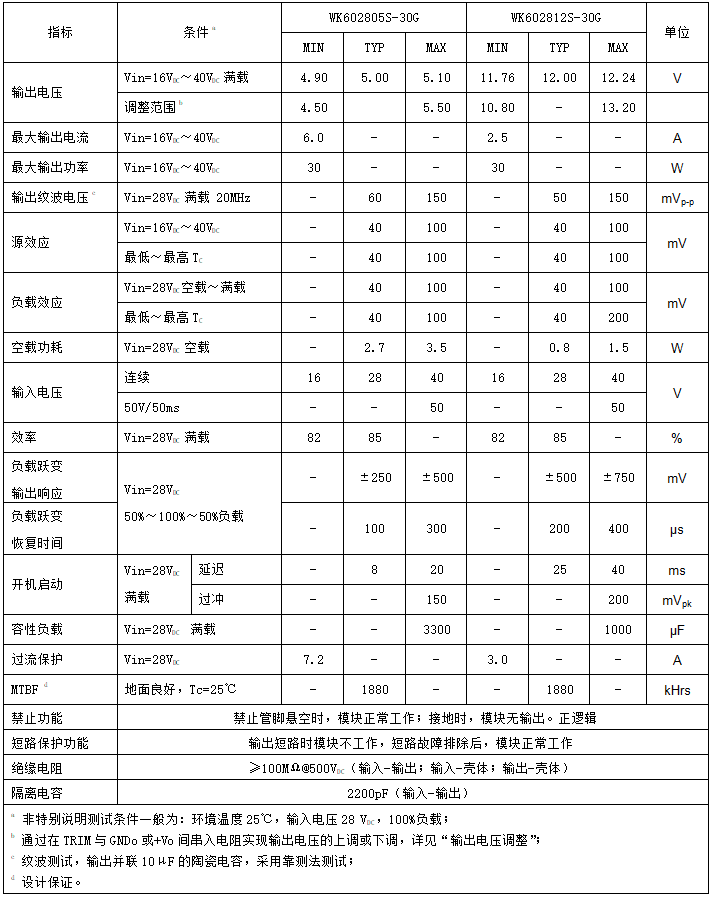

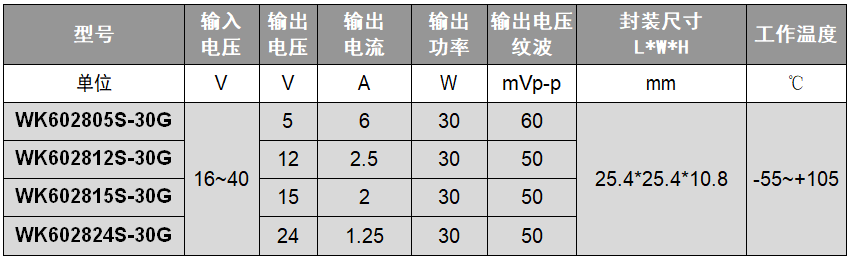

电气参数

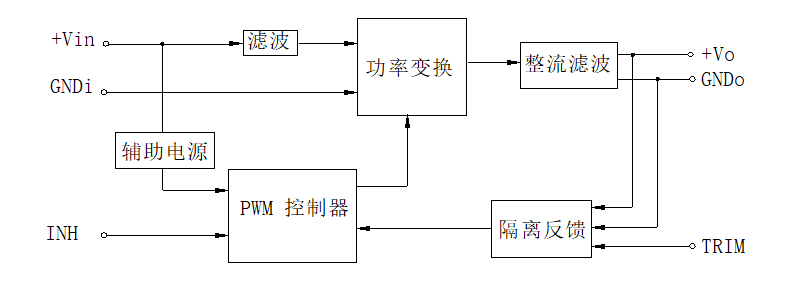

原理框图

推广图

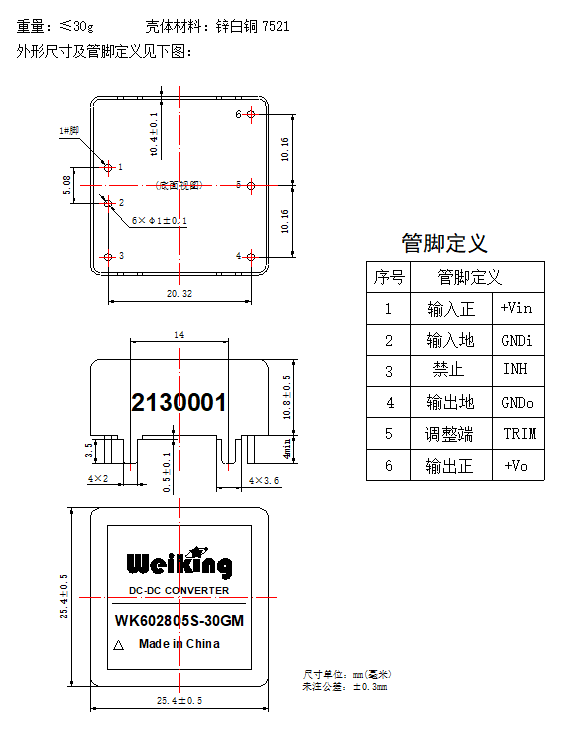

机械尺寸及管脚定义
