黑金AN9238模块参数概述

黑金高速AD模块AN9238为2路65MSPS，12位的模拟信号转数字信号模块。模块的AD转换采用了ADI公司的AD9238芯片，该芯片支持双路的AD输入转换。下面是该模块的一些主要参数：

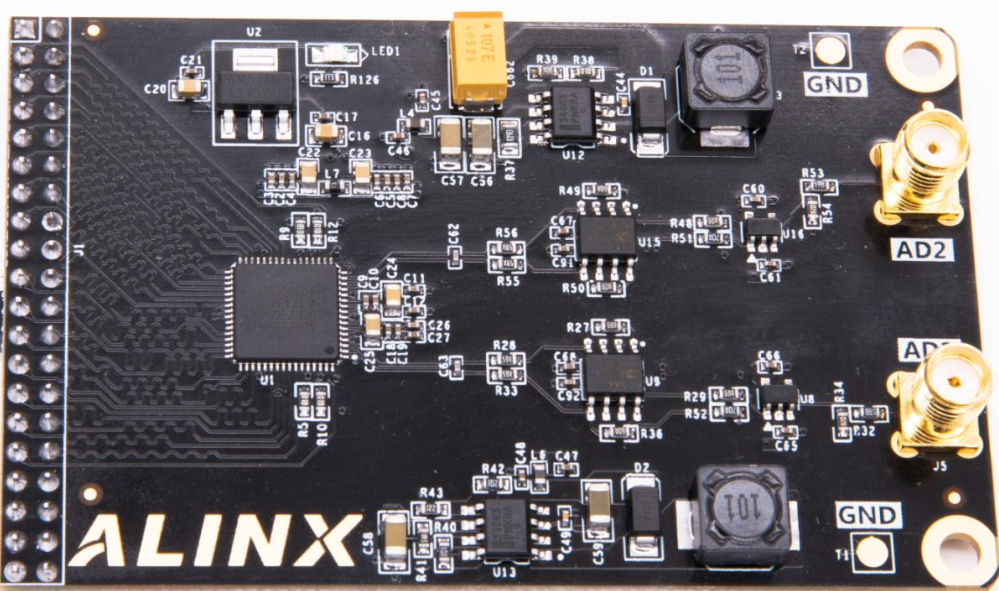

AN9238模块图

（1）1片AD9238

（2）AD转换通道2路

（3）AD采样速率65MSPS（MSPS：转换速率是指完成一次模拟转换到数字的AD转换所需的时间的倒数。转换速率等于最大采样速率。常用单位KSPS(每秒千次)和MSPS（每秒百万次）1MSPS = 1000KSPS）

（4）AD采样数据位数：12位

AD常见的分辨率有8位、10位、12位、16位、24位，十二位分辨率即为1/（28）；采样精度与电压范围有关，即电压范围/（（2分辨率）-1）=测量电压分辨率

（5）数字接口电平标准：+3.3V的CMOS电平

（6）AD模拟信号输入范围：-5V~+5V

（7）模拟信号输入接口SMA接口（外螺纹加孔，内螺纹加针）反极性RP-SMA使用更加广泛

（8）测量精度10mV左右（10/(2^12-1)=2.4mV）

（9）工作温度：-40°~85°
