运放电压跟随器电路特性是什么

运放电压跟随器（Voltage Follower），也被称为缓冲放大器（Buffer Amplifier），是一种基本的运放电路。它的主要特性如下：

1. 电压跟随：运放电压跟随器的输出电压与输入电压几乎完全相等，理想情况下输出电压等于输入电压。这意味着它可以提供高输入阻抗和低输出阻抗，有效地隔离输入和输出电路。

2. 信号放大：虽然电压跟随器的增益接近1，但它具有放大输入信号的能力。通过提供低输出阻抗，电压跟随器可以驱动负载，并提供所需的电流。

3. 输入和输出阻抗：电压跟随器具有高输入阻抗，这使得它可以接收高阻抗信号源而不会引起信号衰减。同时，它也具有低输出阻抗，可以提供较低的输出阻抗，以适应各种负载。

4. 相位不变性：电压跟随器通过提供一个与输入信号相同的输出，保持了信号的相位不变性，该特性对于需要精确保留信号相位信息的应用至关重要。

5.电压隔离：电压跟随器可以起到电压隔离的作用，使得输入信号与输出信号之间相互隔离，从而提高电路的稳定性和抗干扰能力。

实际的运放电路可能存在误差和限制，如有限的带宽、偏置电压等。对于具体的电压跟随器电路，建议参考相关的电路设计手册或使用电路仿真工具进行验证和优化。

运放电压跟随器的反馈电阻怎么算

运放电压跟随器是一种基本的运放电路，用于使输出电压跟随输入电压。反馈电阻的选择在很大程度上决定了电路的性能。

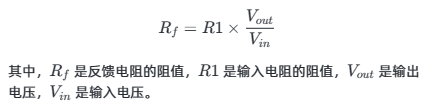

反馈电阻的计算方法可以根据运放电路的具体类型而有所不同。对于基本的电压跟随器，可以使用以下公式来计算反馈电阻：

请注意，这个公式只适用于简单的电压跟随器电路。对于更复杂的运放电路，比如带有偏置电压或其他功能的电路，反馈电阻的计算方法可能会有所不同。为了确保正确的设计，建议参考相关的电路设计手册或使用电路仿真工具进行验证。

运放电压跟随器电路应用图

如下所示为利用放大器搭建的电压跟随电路，方便测量电压大小：

此电路目的是测量电池电压，电池电压范围（ 3~4.2V ）分压后最大电压为2.1V属于3.3V电源电压下的输入范围; （ 电流检测，参见上图减法器电路接法）注意电阻R31作为反馈的跟随电阻，为了电路平衡，大小尽量与信号源匹配，用于提高跟随精度减小失调范围;此电路中选用510K。

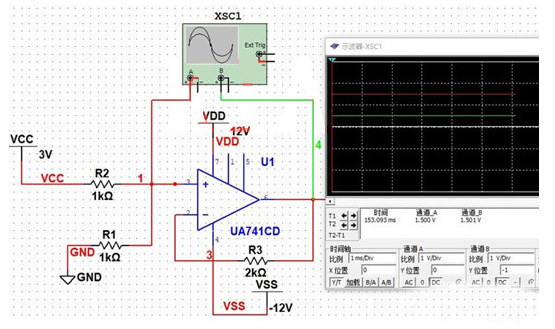

仿真如下：

运放，是运算放大器的简称。运算放大器是用模拟电子器件（如晶体管，场效应管 ，二极管等）构成的模拟集成电路它的特点是有很高的放大倍数和抗干扰能力，因此可以被设计成各种用途的派生电路，如电压比较器、窗口电路、波形发生电路等等，其中也有［电压跟随器］。
