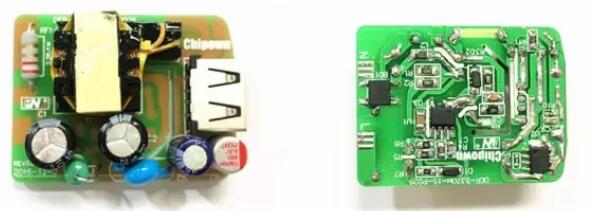

PN8370+PN8306 小体积5v2a充电器方案

PN8370M+PN8306M小体积5v2a充电器方案因其节省外围、性能稳定、功能齐全、深受工程师青睐，在市场得到了广泛应用。

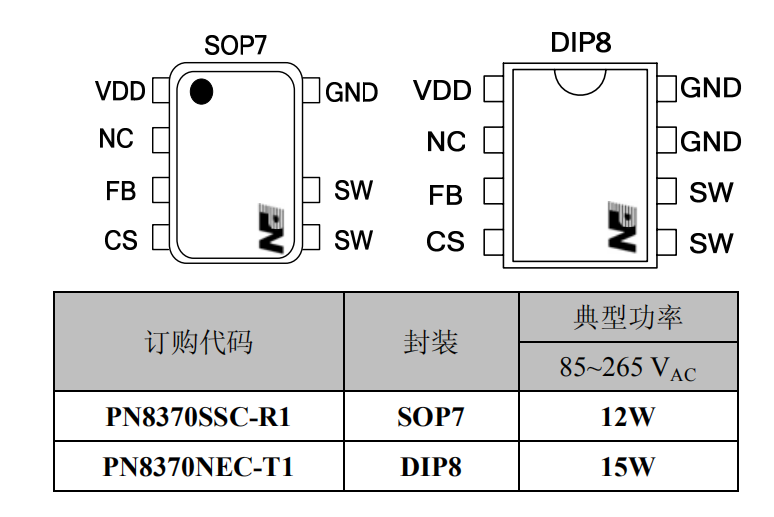

PN8370M是一款高性能的原边反馈控制器。PN8370M工作在原边检测和调整模式，可省略系统的光耦和TL431。PN8370M拥有恒压恒流控制环路，可以实现高精度的恒压、恒流输出，以满足大部分充电器和适配器需求。PN8370M内置高压启动电路和极低的芯片功耗使得系统能够满足较高的待机功耗标准。

PN8306M内置15mΩ 40V Trench MOSFET ，自适应次级电流检测电路，适用于DCM和QR工作模式，具有欠压保护 、过压钳位、防误开启等优异全面的辅助功能。

小体积5v2a充电器方案亮点 :
外围简洁（节省8颗元件）：PN8370M节省2颗启动电阻；PN8306M独特控制技术可实现零外围工作，节省传统SR方案的供电RC滤波，SW侦测电阻，RT电阻，RC吸收等6颗元件。
高可靠性：a.方案三道防线，实现SR与PSR零直通风险；b.芯片HBM ESD大于4kV，latchup电流大于400mA，显著提高系统安规能力，接触静电高达15kV； c.PSR与SR匹配工作，彻底避免小载采样冲突，异常工况下，SR做好配角，PSR主导所有异常保护。
低待机功耗：PN8370M内置高压启动，可轻松实现50mW待机功耗。

更多5V 1A、5V 1.5A、5V 3A、12V 1A、12V 1.5A、12V 2A、12V 3A等系列电源方案及5v2a充电器方案的开发设计资料可向我们申请，骊微电子是普通充、快充、无线充、充电电源芯片完整方案供应商。
