镜像加法器的电路结构及仿真设计

一. 设计目标

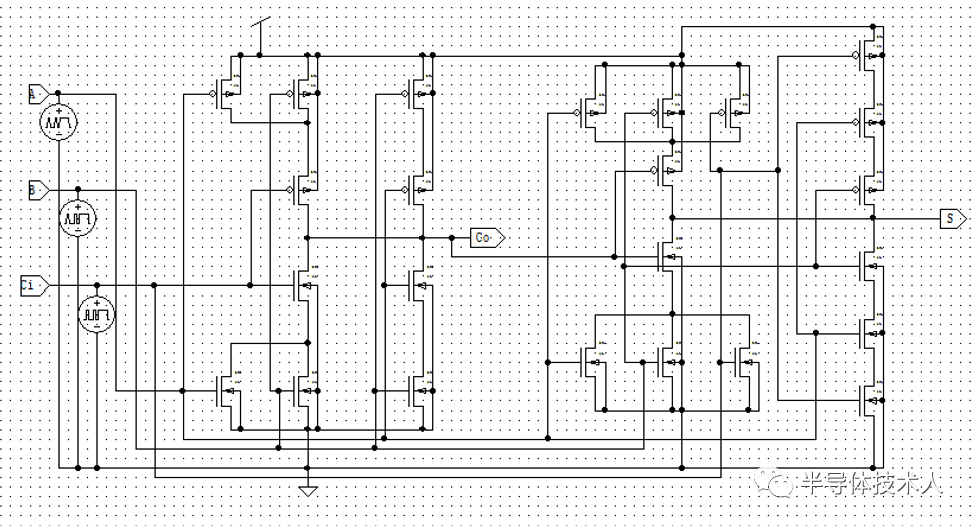

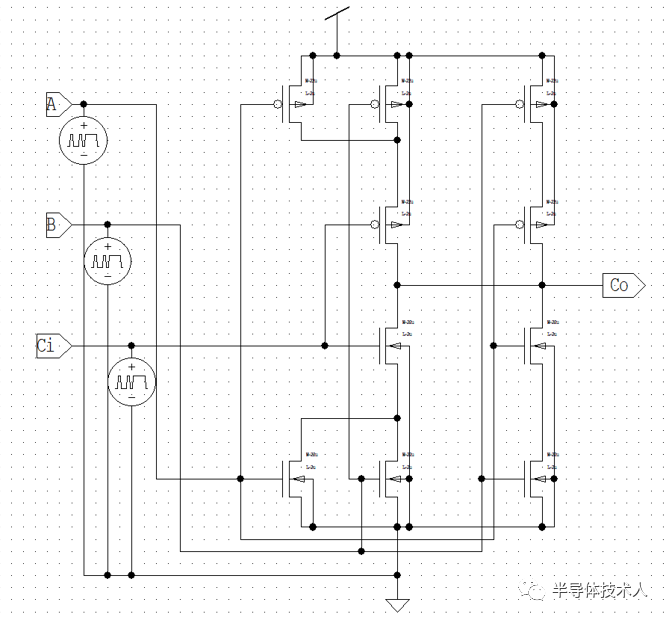

1.编辑镜像加法器电路原理图。

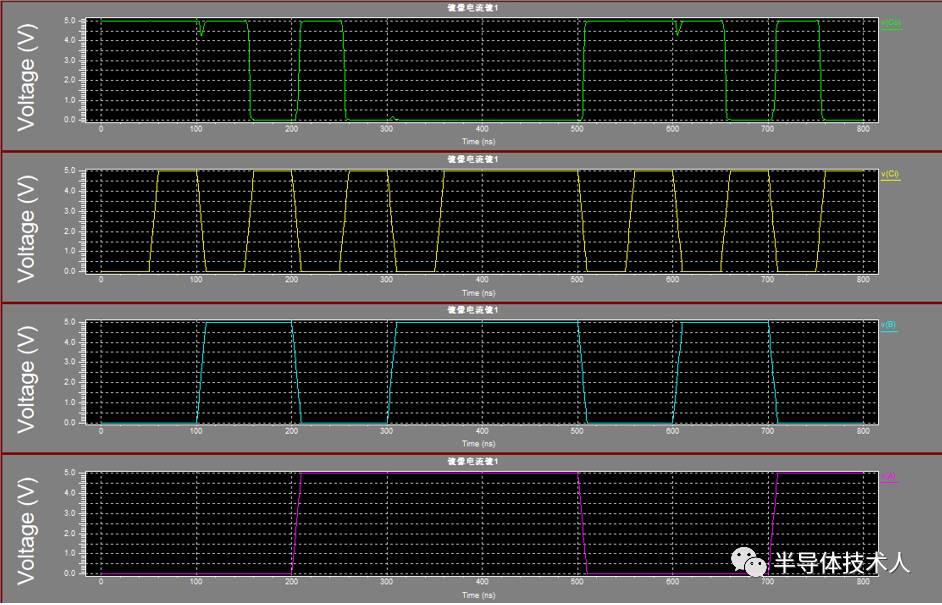

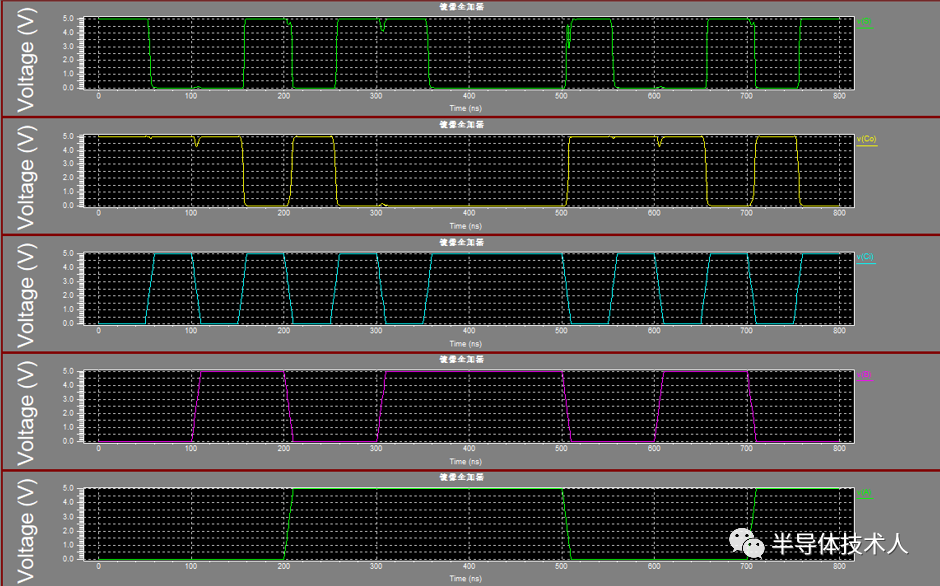

2.对镜像加法器进行仿真并观察波形。

3.绘制镜像加法器版图，并进行 DRC 验证。

4.对版图电路进行仿真并观察波形。

5.对电路网表进行 LVS 检验观察原理图与版图的匹配程度。

二、镜像加法器的电路结构

镜像加法器是一个经过改进的加法器电路，首先，它取消了进位反相门；其次，门的 PUN 和 PDN 网络不再是对偶的， 而是巧妙地实现了进位传播 /产生/取消功能 ——当 D（D= ~(A+B) ）或者 G（G=AB）为高时，￣C0 分别被置为 VDD 或 GND。当满足进位传播条件时（即 P=A⊕B 为 1），输入位以反相的形式传播到￣C0，这一结构的全加器单元仅需要 24 个晶体管，使面积和延时都有相当程度的减少。

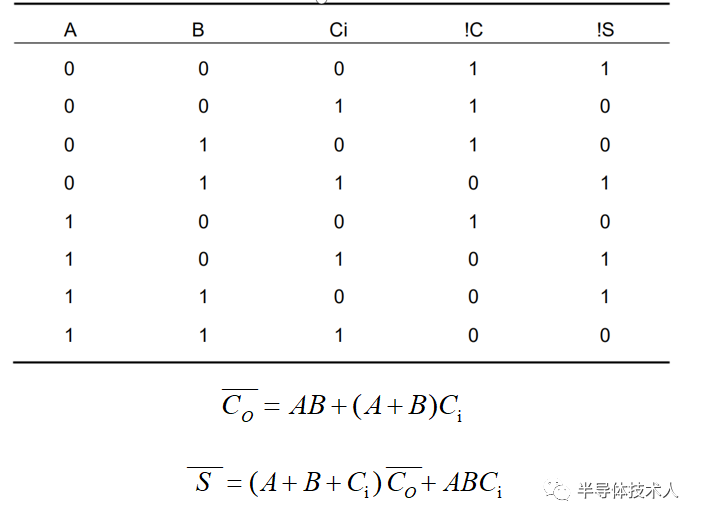

其真值表如下表：（看C非和S非都为0时对应的A、B、Ci，因为在镜像设计中不采用反相器）

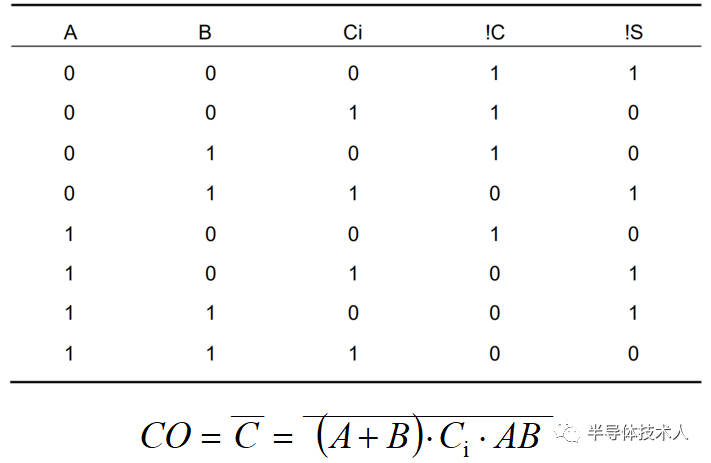

其真值表如下表：（看C非和S非都为0时对应的A、B、Ci，因为在镜像设计中不采用反相器）

由全加器的真值表可以得到，当A、B、Ci中只有一个输入是1或者三个输入都是1时，全加和输出为1。且在A、B、C只有一个是1时，进位输出是0.

由全加器的真值表可以得到，当A、B、Ci中任意2个输入为1或三个输入全为1时，进位输出是1.
