对于802.1CB协议，不同建模时的保护能力建模仿真分析

测试冗余网络的配置；

IEEE 802.1CB是TSN标准中的无缝冗余协议，保证丢失帧时的恢复时间为零；

下面在各种拓扑中对CB进行建模，并在网络中的不同位置使用CB功能，因此可以量化这些差异；

对软错误进行建模仿真。

01

模型和分析

模型一 4个CB交换机，收发节点不支持CB

优点：

1.可以使用现有的终端节点

2.保护主干网上的硬错误和软错误

----硬错误是长时间的错误，例如断线。

----软错误是像CRC错误帧那样的间歇性错误

----棕色和蓝色线是数据包的冗余路径

3.保护S-B或S-Y的故障。

缺点：

1.主干网带宽对冗余流是增加了两次的

----“增加”是由于添加了6字节R-Tag和可能的4字节S-Tag

2.无法保护收发设备的链路（黑色线）

3.无法保护S-A、T1、S-Z和L-1的故障

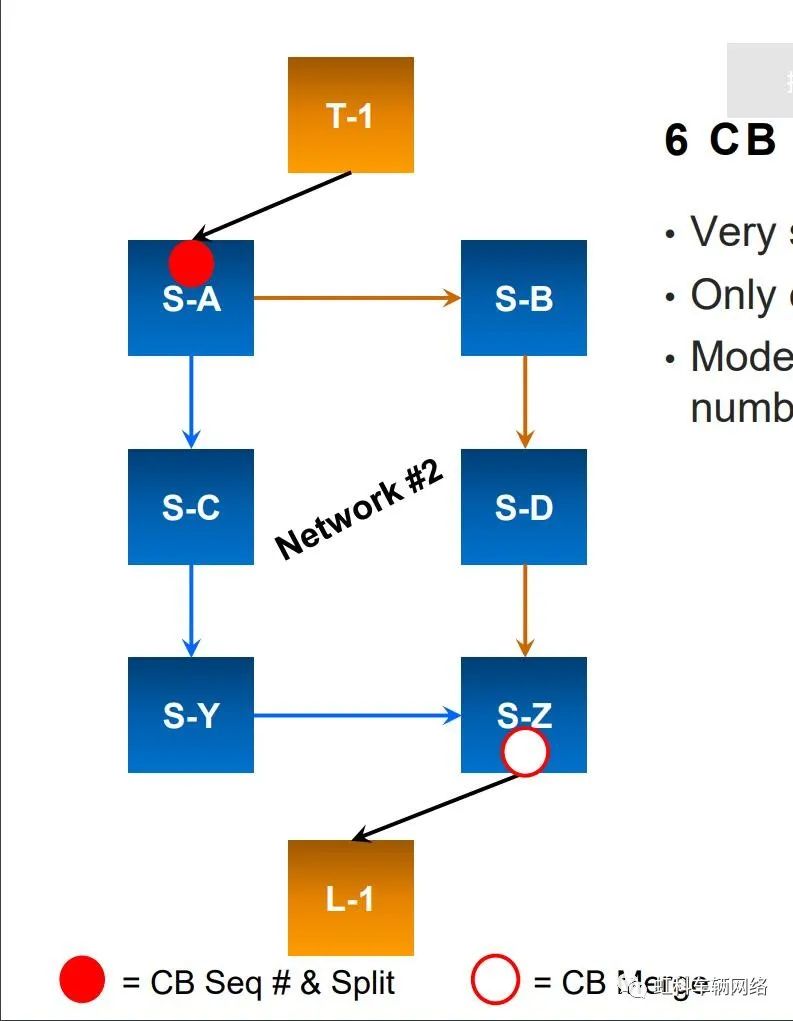

模型二 6个CB交换机，收发节点不支持CB

优缺点和上一个模型相似。

仅在主干网络中增加了S-C &-D。

这个模型用于测试受保护主干网中链路数量增加时，软错误对其的影响

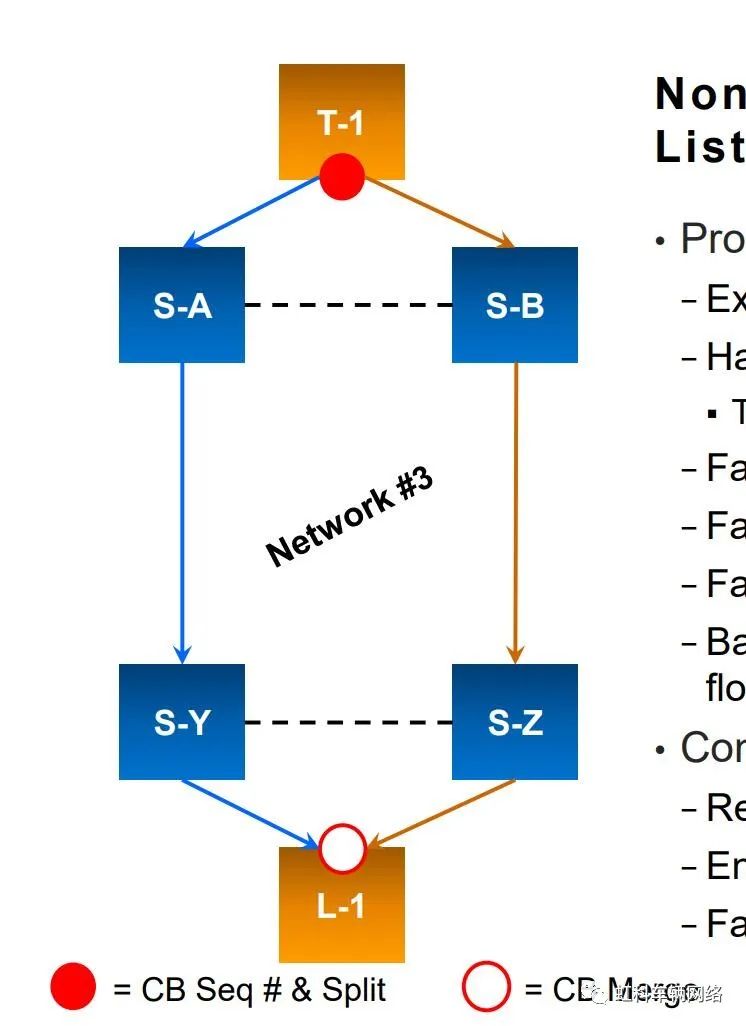

模型三 交换机不支持CB，收发节点支持CB、多端口

优点：

1.可以使用现有的交换机

2.保护整个路径上（棕色和蓝色线）的硬错误和软错误

3.保护任何单一网关的故障

4.主干网带宽是1号网络的一半，无论虚线是否可用

缺点：

1.需要多以太网端口的端节点

2.端节点复制帧和消除重复帧

3.无法保护T-1或L-1的故障

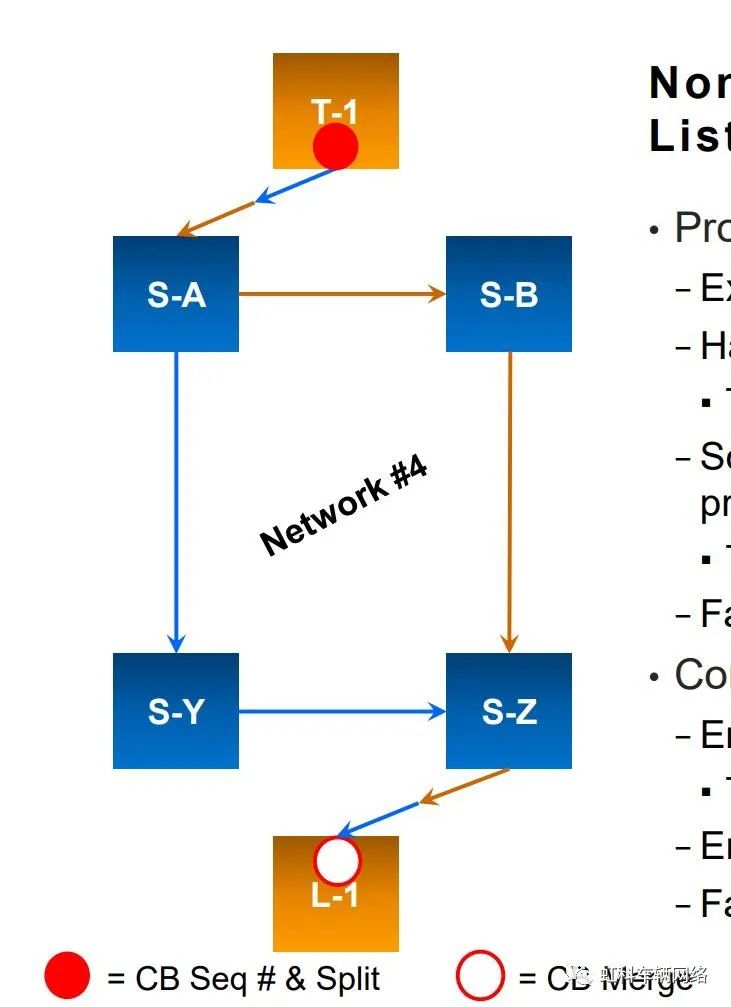

模型四 交换机不支持CB，收发节点支持CB、单端口

优点：

1.可以使用现有的交换机和终端节点

2.保护主干网上（网关之间的棕色和蓝色线）的硬错误和软错误。

3.保护收发设备链路上的软错误

----由于传输两次的原因

4.保护S-B或S-Y的故障。

缺点：

1.端到端的带宽对冗余流是增加了两次的

----“增加”是由于添加了6字节R-Tag和可能的4字节S-Tag

2.端节点复制帧并消除重复帧。

3.无法保护S-A、T1、S-Z或L-1的故障

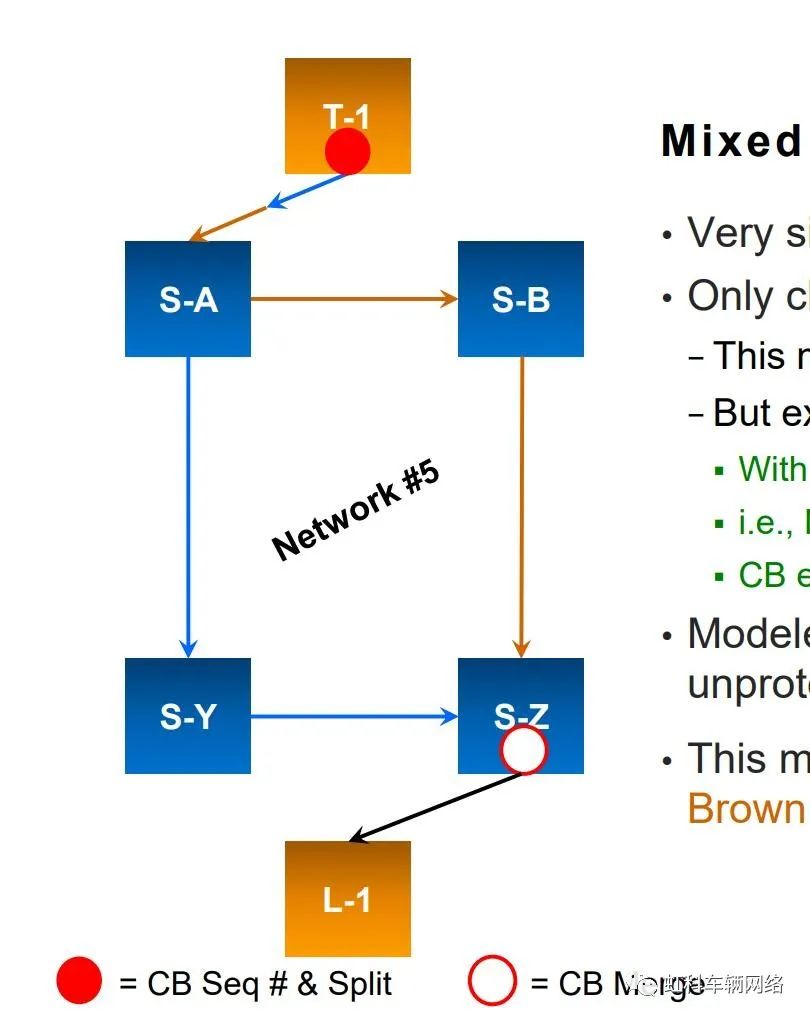

模型五 交换机、收发节点混合

与上一个模型非常相似

唯一修改是由S-Z删除重复帧

----这意味着不再能保护S-Z和L-1之间的链路

----但可以使用现有的ECU而不用对软件进行任何更改。

（通过固件更新实现对冗余更多的支持，即网络#1→网络#5→网络#4。在这种情况下需要支持CB的交换机）

这个模型用于在接收节点链路不受保护后，查看软错误对于链路的影响。

只要T-1根据802.1CB创建棕色和蓝色帧，这种混合就会得到支持。

02

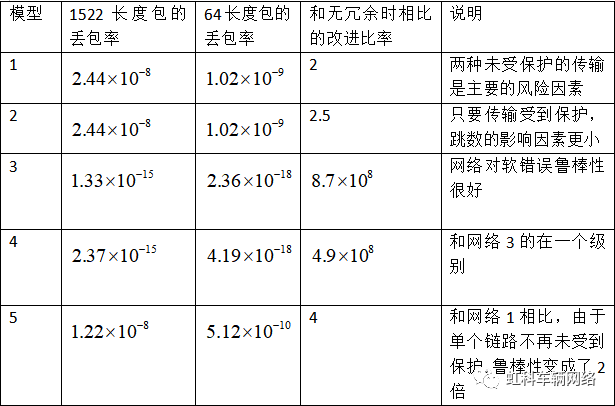

对软错误进行仿真的结果

----当没有任何帧到达接收方时认为丢包，复制的帧只要有一帧到达即可

----对于所有链路，仿真时采用误码率为10-12。
