今年3月，Allegro 和 Sigrity 软件最新发布了一系列的产品更新（SPB17.4 QIR4 release）。接下来，我们将陆续介绍各个产品更新亮点。通过实例讲解、视频演示让您深入了解AllegroPCB Editor、AllegroSystem Capture、AllegroPackage Designer Plus、SigrityAurora、Sigrity SystemSI、Sigrity SystemPI等产品的新功能及用法，助力您提升设计质量和设计效率。

Allegro

PCB Editor

PCB 设计亮点

动态背钻：背钻信息跟随设计，实时更新。设计调整后，无需手动更新背钻信息。

微孔检查：设定激光孔相关的设计规则，确保HDI设计高质量交付。

参数化高速结构：

无需繁琐选择高速结构要素，输入参数即可生成所需高速结构；

在设计中，像使用过孔一样使用高速结构（替换、在Constraint Manager中设定）。

3D Canvas：让设计者看到PCB实体，眼前展示的是组装完成的PCB。

DFM/DFA设计：不同区域设置不同的DFM/DFA规则。

Allegro Constraint Compiler：将设计指南转换为设计规则，实现规则同源，帮助设计者快速准确复用规则。

●●●●●●●

Allegro

System Capture

原理图

设计亮点

Symbol 设计更高效：实现跨section的操作；支持文档类symbol、异构部件创建。

原理图设计性能：同一层次下的Block顺序可调；不同section之间Pin顺序可调。

设计完整性检查：基于设计规则，可Waive DRC；用户自定义类别和规则；可增加DRC注释。

设计流程更畅通：Block内变量重用；关联Block和变量，以利于Block更新；可生成层次BOM。

PSpice集成：PSpice 仿真模拟设计；运行 PSpice 高级分析以优化电路,估算良率。

AWR-RF集成：用Allegro库设计MWO的射频电路；直接用供应商提供的部件进行设计；RFIP无缝导入PCB制造库。

●●●●●●●

AllegroPackage

Designer Plus

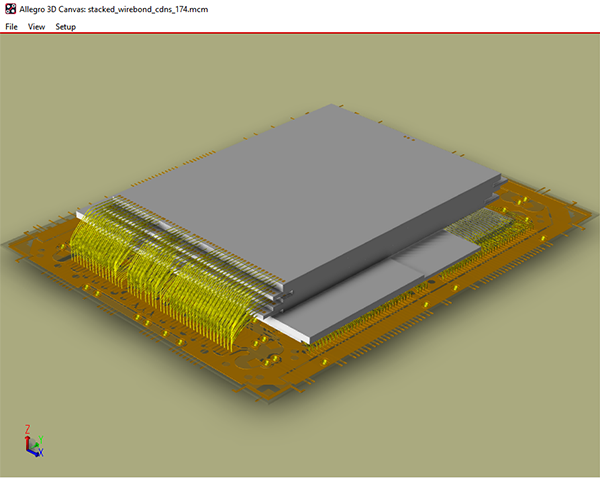

封装 设计亮点

焊盘编辑更灵活：多孔焊盘创建、焊盘隔离设置等功能，帮助用户更高效地建立想要的焊盘形式。

实时DFM：Package to Package区域规则，同名网络过孔检查，更详细DFM规则设置保证设计满足制造要求。

参数化高速结构：高速差分结构参数化创建，全新自动化框选替换操作，提升设计效率。

硅基供电网络参数化设计：针对硅基设计，参数化创建IC风格电源网络、过孔阵列以及电源平面，保证供电和接地充足。

●●●●●●●

Sigrity

Aurora

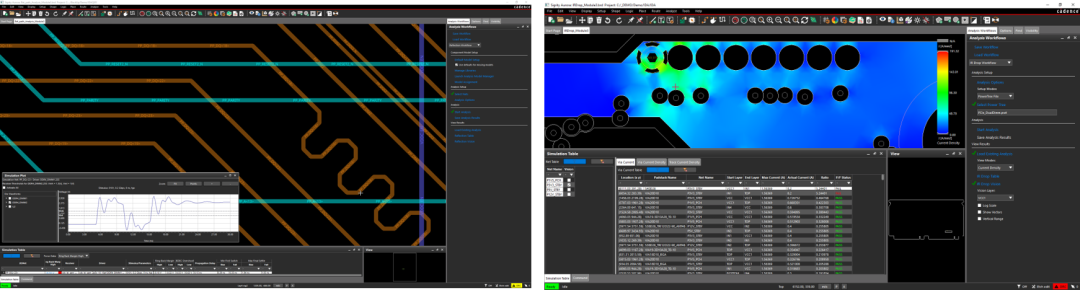

互连建模 仿真亮点

支持对未布线网络的拓扑提取及建模：支持布线前按照预拉线曼哈顿长度拓扑提取，并进行信号互连搭建，进行信号完整性仿真分析。

支持Clarity3D Solver和Sigrity PowerSI引擎直接集成：在Aurora环境中，可以通过选择需要提取的网络调用Clarity 3D Solver和Sigrity PowerSI引擎进行S参数的仿真建模。

IR Drop直流电压降仿真支持自动剪切功能：自动剪切功能，可以加快仿真的速度，针对大型PCB的区域分析及部分电路仿真提升仿真的速度。

新增生成同轴电缆和双绞线电缆的模型：生成同轴电缆和双绞线建模，支持框架及参数建模和自定义参数建模的办法，通过修改编辑支持直接进行信号互连拓扑及信号互连仿真。

●●●●●●●

Sigrity

SystemSI

系统信号 仿真亮点

新增支持MIPI-C PHY仿真及标准合规包检查：支持MIPI-C仿真与合规检查分析，支持信号链路拓扑互连及仿真，能自动生成合规性分析报告，眼图和误码率，抖动结果。

新增支持GDDR6 接口及JEDEC协议自动化分析：能够在仿真接口中直接调用GDDR6的接口标准，进行仿真结果的合规性分析检查，并支持按照JEDEC协议自动化分析来输出合规性的检查分析报告。

●●●●●●●

Sigrity

SystemPI

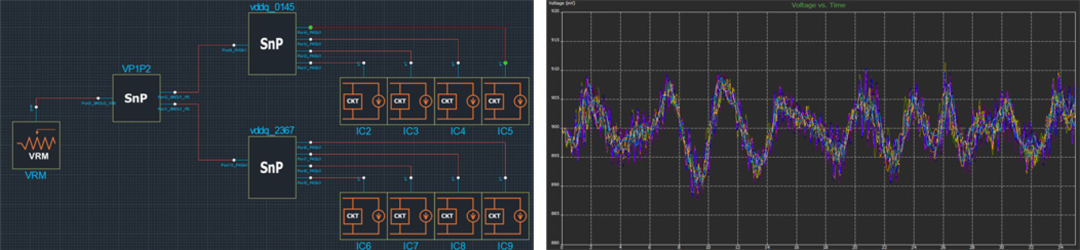

系统电源 仿真亮点

加强支持假设分析：允许在Sigrity OptimizePIdecap库中自动寻找合适的元件进行扫描分析，以求出最佳的结果，支持时域和频域的范围内扫描结果优化

加强PWL生成功能：支持增强功能，低通，高通，带通，带阻滤波器，增加了随机扫描的噪声，允许设置波形的时间及时间步长和停止时间。
