CD4051八选一模拟开关 逻辑IC 模拟电路

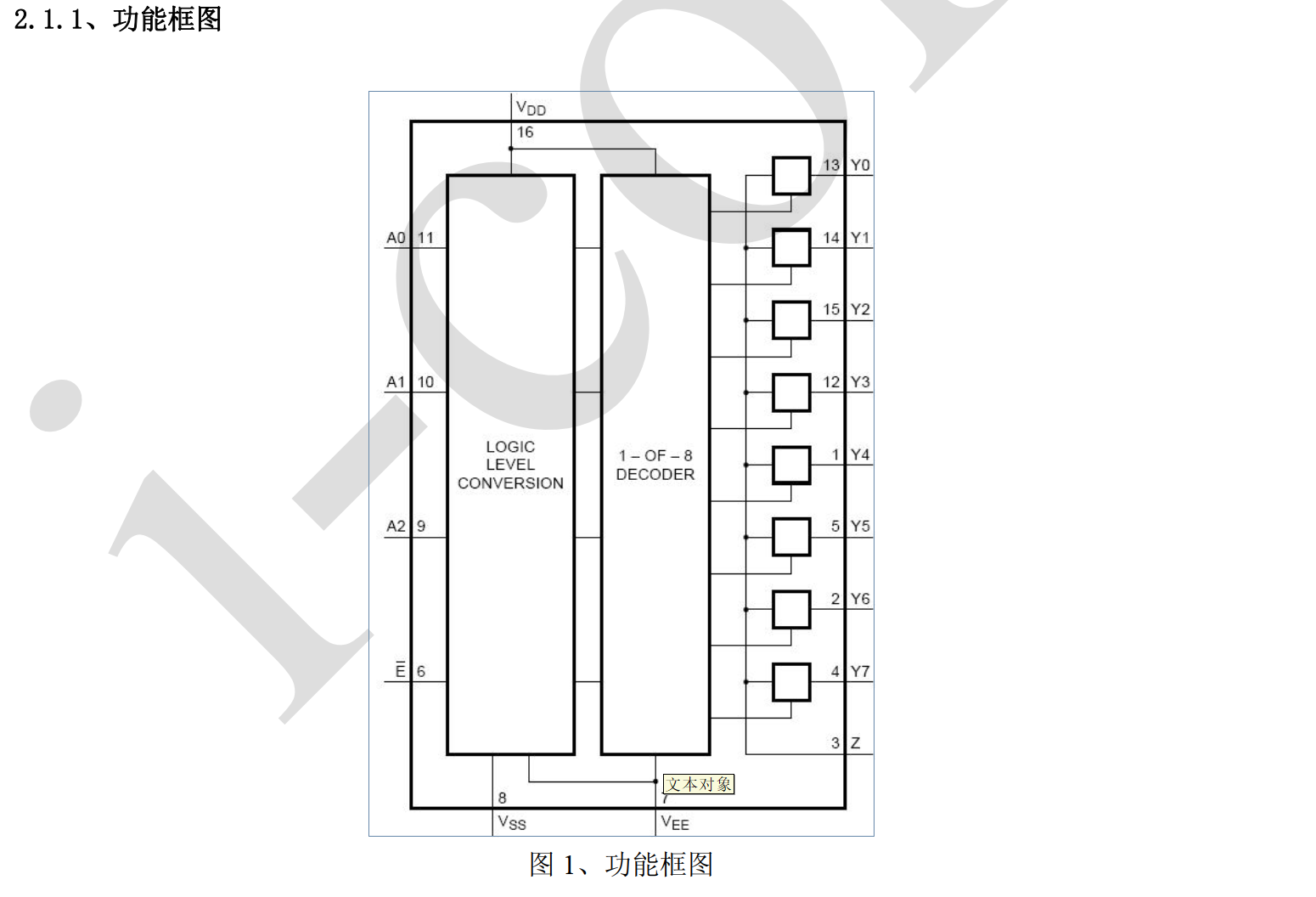

CD4051是一款八选一模拟开关电路，内置3个地址选择端（A0～A2），低有效的使能输入端（E），8路独立的输入/输出端（Y0～Y7）及公共输入/输出端（Z）。电路内部有8个双向模拟开关，每个开关的一端连接到独立的输入/输出（Y0～Y7）端，另一端连接到公共的输入/输出（Z）端。当E为低电平时，通过A0～A2选择一个通路的开关处于低阻导通状态。当E为高电平时，A0～A2设置无效，所有开关处于高阻关断状态。

如果需要切换开关状态，就必须使用使能输入端（E）。VDD和VSS是连接到数字控制输入端（A0～A2和E）的电源电压。（VDD－VSS）的范围是3～9V。模拟输入输出（Y0～Y7和Z）能够在最高VDD，最低VEE之间变化。VDD-VEE不会超过9V。对于用做数字多路选择开关，VEE和VSS是连在一起的（通常接地）。CD4051主要应用于模拟多路选择开关、数字多路选择开关及信号选通。

封装形式：DIP16 / SOP16 / SSOP16 / TSSOP16
