HC89S003F4P6增强型FLASH 8位单片机兼容STM8S003

时间:2021-11-16 14:56

人气:

作者:admin

标签: HC89S003P  HC89S003F4P6

导读:这几年随着万物互联的快速发展,对MCU的需求呈现出爆发式增长,物联网、可穿戴、智能手机、智能楼宇和表计以及电动汽车和无人机等新型应用,都是拉动MCU快速增长重要引擎。HC89...

这几年随着万物互联的快速发展,对MCU的需求呈现出爆发式增长,物联网、可穿戴、智能手机智能楼宇和表计以及电动汽车和无人机等新型应用,都是拉动MCU快速增长重要引擎。

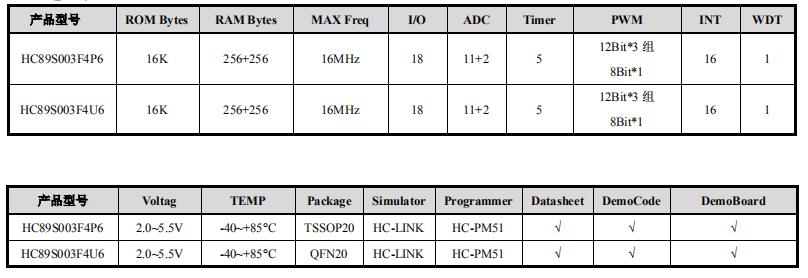

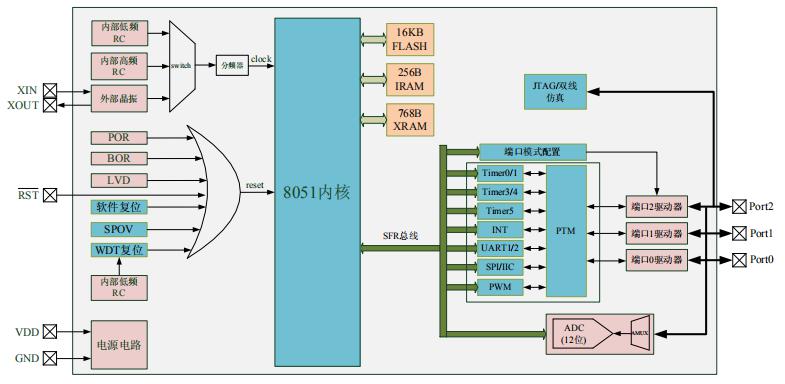

HC89S003P 是一颗采用高速低功耗 CMOS 工艺设计开发的增强型 8 位单片机,内部有 16K Bytes FLASH 程序存储器,256 Bytes IRAM 和 256 Bytes XRAM,最多 18 个双向 I/O 口,1 个外设功能引脚全映射模块 PTM,5 个 16 位定时器/计数器,3 组 12 位带死区控制互补 PWM,1 个 8 位 PWM,2 个 UART, 1 个 SPI,16 个外部中断,11+2 路 12 位 ADC,四种系统工作模式(正常、低频、掉电和空闲)和 16个中断源。


HC89S003F4P6内置外设功能引脚全映射模块(PTM),可通过用户软件操作将绝大多数的外设功能引脚配置在任意一个非电源口(VDD、GND)上。

1、外设引脚为输入功能(T0/1/3/5 外部输入、RXD 等等)特性时,系统将允许其多对一映射,即将多种输入特性外设功能引脚分配到同一 IO 口上,此举可使用户系统得到更好优化。

2、外设引脚为输出功能(T0/1/4 时钟输出、TXD 等等)特性时,如果将多个输出特性外设3、功能引脚分配到同一 IO 口,遵循固定的优先级,只能有一个输出有效。

3、软件操作,使用灵活。用户在应用系统设计时,不用考虑外设功能引脚布局问题,从而降低开发成本。

4、用户在开发过程中遇到如 PCB 上外设功能引脚布局错误情况时,可使用该模块对外设功能引脚进行重新分配,从而缩短开发周期。

5、用户应用系统升级如更换外围器件或 MCU 时,改动项可减至最少,从而降低系统维护成本。


20引脚8位FLASH单片机HC89S003F4P6有(11+2)x12位ADC 、(11路外部+2路内部),管脚完全兼容STM8S003,内置增强型1T 8051内核,基于Keil C51开发,性价比高,货源稳定,更多HC89S003P 20引脚8位ADC型FLASH单片机相关手册,应用资料应用资料请向骊微电子申请。>>
