GN1650共阴数码管显示驱动芯片替换TM1650/AIP1650

GN1650是2线串口共阴极8段4位/7*4位键盘扫描并带部分组合按键功能LED驱动控制专用电路,GN1650共阴4位数码管驱动芯片可以代换TM1650/AIP1650。

一、引脚排列图

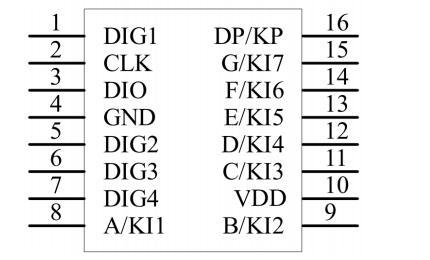

二、引脚说明

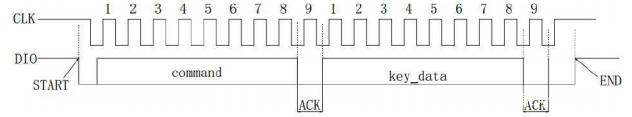

GN1650共阴4位数码管驱动芯片电路键值读取格式为一个9位时钟周期的命令加一个9位时钟的数据,命令的第9位为ACK数据的第9位为ACK=1

本电路的数据传输带有应答信号ACK,在传输数据的过程中,在时钟线的第九个时钟芯片内部会产生一个应答信号ACK将DO管脚拉低。无论是命令写入或者是数据写入读出时,在一个8位字节后的第9位都是ACK信号输出,骊微电子提供更多GN1650共阴4位数码管驱动芯片可以代换TM1650/AIP1650产品手册或者详细资料。>>
