运放上闪耀：照明中的注意事项

在本博文中，将介绍为外部照明应用选择运算放大器时要考虑的关键参数。

在我们深度探讨运算放大器之前，让我们总结一下LED照明的工作原理。 LED的电流是照明系统的主要考虑因素，因为它控制光的亮度和强度。LED实际上在200Hz以上脉冲调制光，在此范围人眼最终达到平衡。

因为LED电流控制光的亮度和强度，因此运算放大器通常用作电流感测以帮助控制进入LED的电流。脉冲宽度调制（PWM）信号中的高电流峰值可能超过LED的指定电流水平，并对其使用寿命产生负面影响。下图1所示为LED前灯的整体系统框图，以及应用中使用的运算放大器。

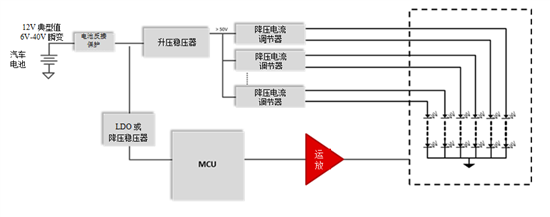

图1：LED大灯照明的高级系统框图

要选择合适的运算放大器作为电流检测，它应该具有：

低失调电压（Vos），以实现更好的LED输出电流精度

低温度漂移，有助于系统在各种温度范围内实现恒定亮度。

若运算放大器直接连接到LED（而不是缓冲器或晶体管），则驱动LED的输出电流能力较强（在某些情况下）。

轨到轨功能，可最大化信号输入和输出，并避免削波。

由于在这些系统中成本始终是一个重要因素，TI提供了适用于外部照明应用的大量运算放大器，例如TLC2272A-Q1或TLV2372-Q1。对于更高分辨率的需求，OPA365-Q1是另一个选择，因为它具有宽带宽、极低的失调和轨至轨输出（RRO）特性。
