DAC数模转换器介绍

今日为大家介绍DAC数模转换器。

一、对标型号

推荐国产数模转换器（DAC）家族，可替换兼容以下型号。‍‍‍‍‍

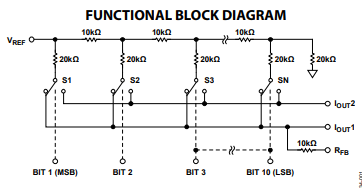

可替代电阻型DAC：AD7541；AD7547；AD7524；AD7533

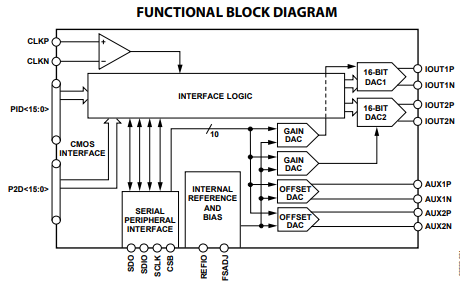

可替代电流型双通道DAC：AD9747；AD9746；AD9745；AD9743；AD9783；AD9781；AD9780

二、典型应用

1. 自动测试设备

2. 可编程滤波器

3. 信号发生器

4. 精密仪器仪表

5. 数控校准

6. 精密AGC电路

7. 线性自动增益控制

三、什么是DAC

‍‍DAC，Digitalto analog converter ,将数字转换为模拟信号，实现数字信号和模拟信号相互转换的集成电路。

D/A转换器基本上由4个部分组成，即权电阻网络、运算放大器、基准电源和模拟开关。

DAC作为数字域和模拟域的沟通桥梁，在现代的科技产品中起着至关重要的作用。

DAC主要类型

1、有权电阻网络DAC：结构简单，使用电阻元件数少；但电阻种类多，且电阻阻值差别大，很难集成，精度不易保证。

2、T型电阻网络DAC：输出只与电阻比值有关，且电阻取值只有两种，易于集成；但电阻网络各支路存在传输时间差异，易造成动态误差，对转换精度和转换速度有较大影响。

3、倒T形电阻网络DAC：既具有T型网络的优点，又避免了它的缺点，转换精度和转换速度都得到提高。

4、单值电流型网络DAC：引入了恒流源，减少了由模拟开关导通电阻、导通压降引起的非线性误差，且电流直接流入运放输入端，传输时间小，转换速度快；但其电路较复杂。
