半桥LLC电路中功率管驱动的尖峰

如图19所示，当上管关断后，在上管的驱动Vg1上出现一个电压尖峰，当死区时间减少，下管ZVS开通不完全时，这个电压尖峰会更大，从图20可以看出这个尖峰出现的时刻和Vds1下降的时间是吻合的。

图19 上管关断时Vg1的电压尖峰

图20 上管关断时Vg1和Vds1波形

我们将模块上下管用其结构示意图来表示，功率管的D，S极都存在引线电感，而且还有PCB板引入的到S脚的引线电感，我们测试时，测试到的是G1和S1间的电压差Vgs1。

当上管关断时，HO为低电平（驱动电路见图1），Cgs1通过Q305组成的电路放电（等效电阻ZG1S），放到门限电压时，MOSFET关断，此时上下管开始换流，电流 i1减少，i2增加，电感的电流方向如图所示，电容Cds1开始充电，Vds1上升；Cgd1，Cgs1，以及G1到S的驱动阻抗ZG1S，L2，L3组成的电路也开始对Cgd1，充电，所以Cgs1电压开始上升， 测试到的电压

（引线电感的电压上正下负为正方向），

如果由于死区时间的减少，造成下管不能完全的ZVS开通，在下管开通的瞬间，就会有一个较大的冲击电流流过Q1和Q2的极间电容和引线电感，在Cgs1行成一个更高的密勒平台，同时在引线电感L2，L3上造成一个上正下负的电压降，这个电压降叠加在密勒平台上，使驱动VG1S1的电压尖峰更高。

同时：也可以看到，

，如果驱动阻抗越大，VG1S就越大，测试到的电压尖峰也就越大，引线电感L3越大，测试到的电压尖峰也会越大。而功率管是否会导通取决于Cgs1

的电压和持续的时间：

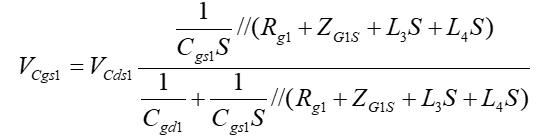

从上面的公式可以看出，如果能让上管关断时

尽可能的减少，就可以降低功率管导通的风险，同时尽量减少功率管G，D之间的耦合电容也可以减少Cgs1上的电压。

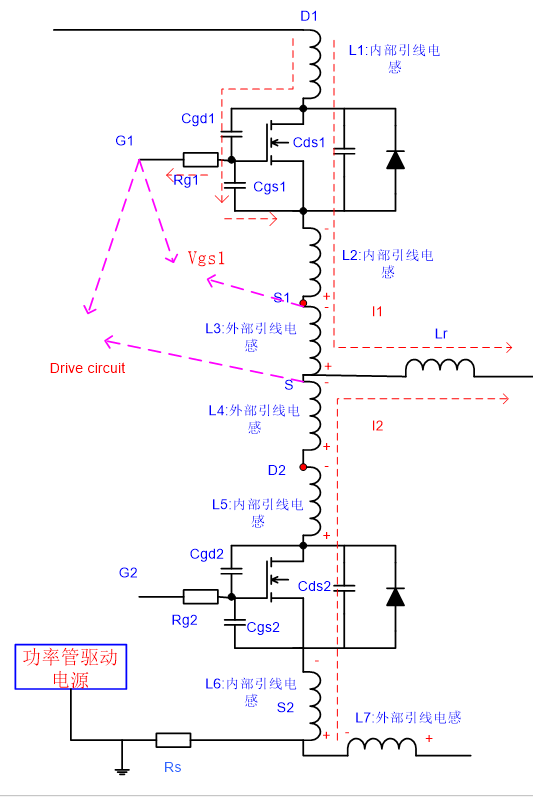

图21 半桥电路上下管结构示意图
